轻量化镂空式显卡GPU支撑固定支架

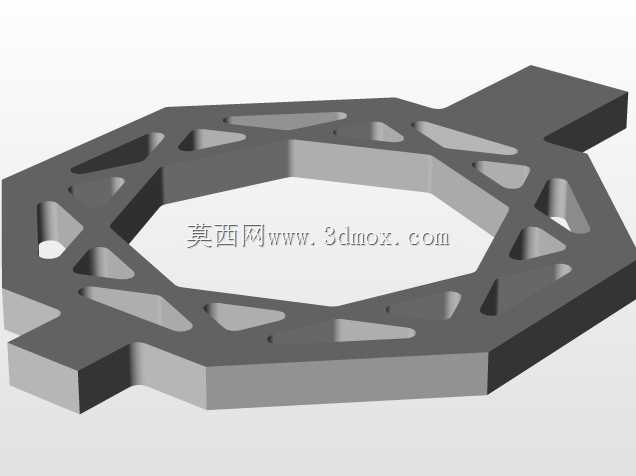

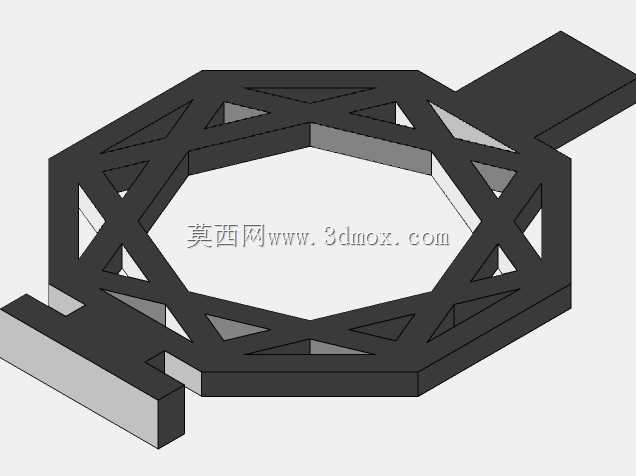

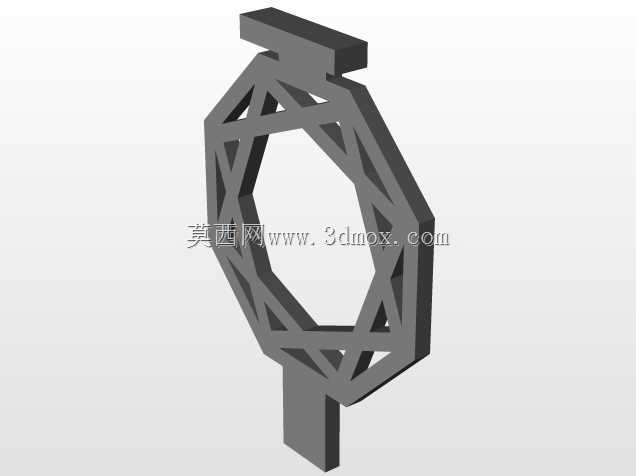

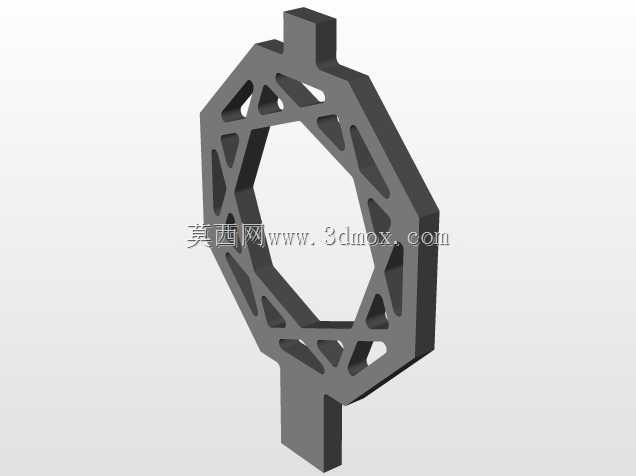

这款GPU支撑固定构件主要应用于台式电脑机箱内部，解决长尺寸、大重量独立显卡长期使用后出现的PCB板弯曲下坠问题，避免显卡金手指与PCIe插槽接触不良、板载元器件焊点受应力开裂的常见故障，适配常规ATX、MATX结构机箱的显卡安装位，可兼容绝大多数市售非公版、公版独立显卡的底部支撑需求。从结构设计来看，构件采用环形主体加双侧延伸定位耳的整体布局，主体内环预留足够空间避让显卡底部的供电接口、散热鳍片突出部分，不会干涉显卡自身的散热风道，也不会和机箱内的主板供电线、硬盘数据线产生走线干涉。整体采用拓扑优化后的镂空筋条结构，在保证支撑刚性的前提下尽可能去除非受力区域的材料，相比实心同尺寸支架减重超过60%，不会给机箱主板托盘带来额外的负重压力，筋条的走向完全贴合应力传递路径，当显卡重量施加在支架上时，受力会沿着筋条均匀分散到两侧的固定耳位置，不会出现局部应力集中导致的支架形变。安装边界方面，两侧固定耳预留标准安装孔位，可直接对应机箱主板托盘上的常规铜柱固定位，不需要额外在机箱上打孔改造，安装时只需将支架固定在对应孔位，调整支撑高度至贴合显卡底部无虚位即可，支架上表面做了平整处理，不会刮花显卡底部的PCB阻焊层。在实际装机场景中，这类支架尤其适合搭载三风扇、大体积散热模组的高端游戏显卡、计算卡使用，这类显卡自身重量往往超过1.5kg，仅靠机箱PCIe挡板和金手指的固定力长期使用很容易出现形变，加装该支架后可形成三点支撑结构，大幅提升显卡安装的结构稳定性，即使在机箱搬运、移动过程中也能避免显卡受晃动冲击出现的接触故障。设计过程中充分考虑了机箱内部的散热需求，镂空结构不会阻挡显卡下方的空气流通，不会影响显卡底部的显存、供电模块的散热效率，整体厚度控制在合理范围，不会占用过多的机箱内部垂直空间，兼容不同高度的风冷、水冷散热方案，不会和CPU散热器、机箱底部风扇产生安装冲突。构件的边角都做了倒角处理，没有尖锐毛刺，安装过程中不会划伤操作人员的手部，也不会割伤机箱内的线材绝缘层。
