钣金折弯梳齿型金属安装固定支架

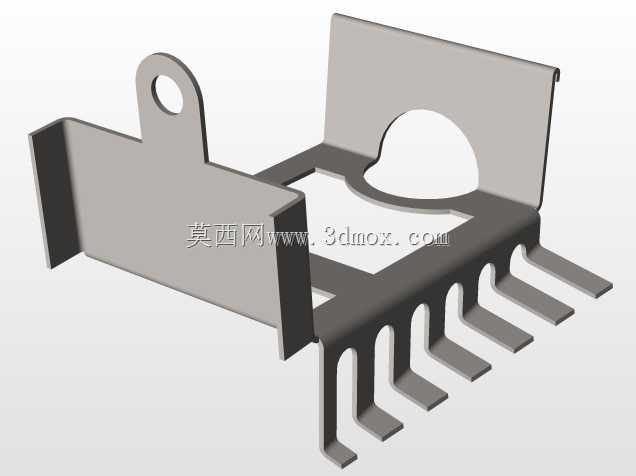

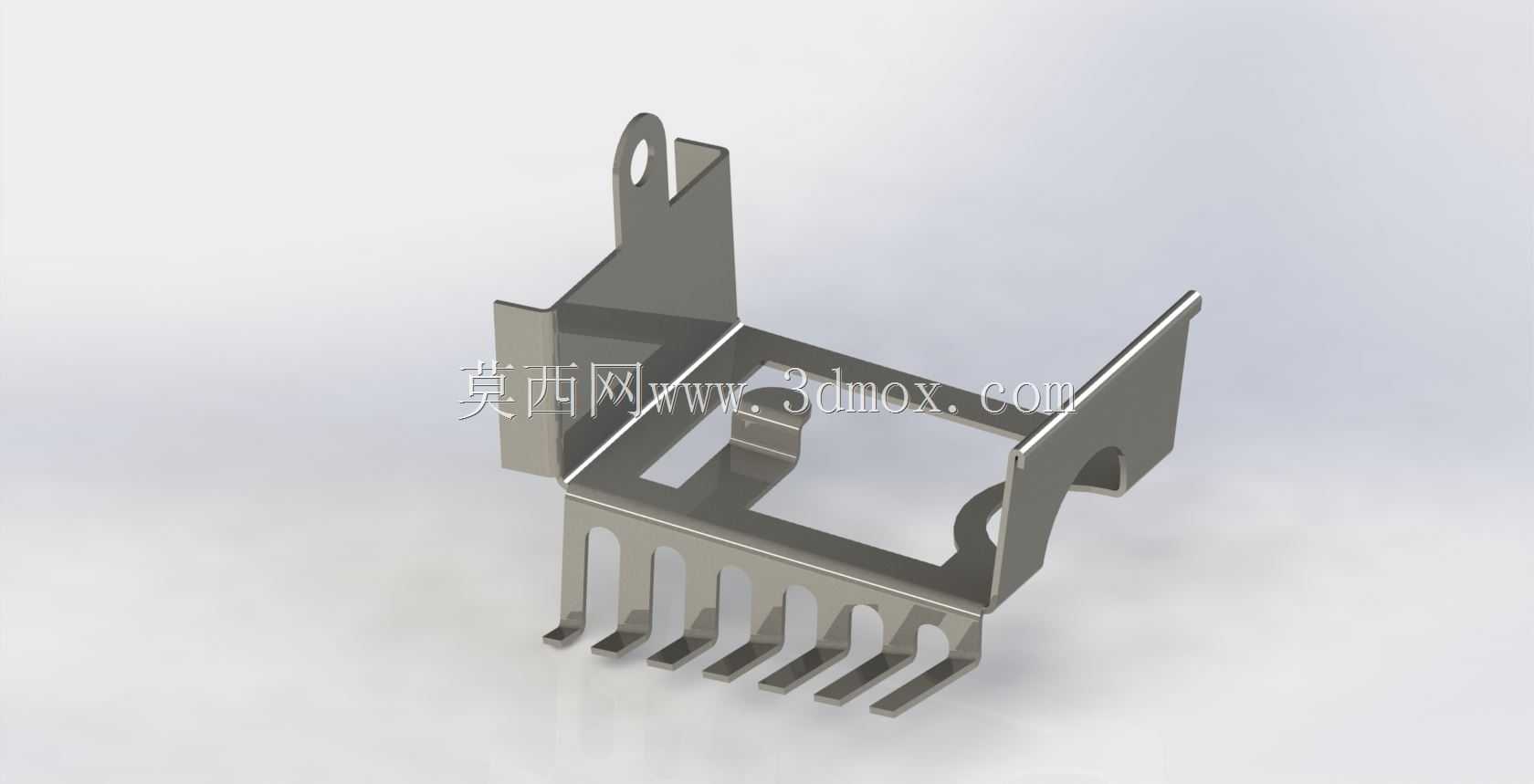

这款钣金结构件常应用在工控设备内部的板卡限位、线缆梳理场景中，主体采用薄金属板材经冲压、折弯工艺一体成型，无需额外拼接焊接，整体结构刚性满足常规工控机箱内的安装使用需求。构件底部设置的等间距梳齿结构，主要用于规整排布多股并行线缆，避免设备运行过程中线缆移位触碰发热元件，同时梳齿的开槽宽度经过适配，能兼容常规直径的信号线缆与动力线缆，齿端做了微小圆弧过渡，防止穿线时割破线缆绝缘层。构件两侧向上折弯的立边带有定位卡槽，可直接卡入机箱预设的导轨槽内，无需额外紧固件即可完成初步定位，立边上预留的安装孔位可配合螺丝完成最终锁固，安装时的操作空间预留充足，适配常规电动螺丝刀的作业角度。顶部伸出的带孔挂耳可用于辅助固定线束扎带，或是挂载小型传感元件，拓展了构件的使用场景。设计阶段充分考虑了钣金加工的工艺特性，所有折弯处的内R角匹配板材厚度设置，避免折弯时出现板材开裂问题，所有冲切边缘的毛刺预留量控制在常规后处理可覆盖的范围，减少后续打磨工序的工作量。构件的整体安装边界控制在紧凑范围内，不会占用过多机箱内部的宝贵空间，与周边PCB板、散热模块的安全间隙经过校核，避免出现电磁干扰或是散热风道遮挡的问题。主体框架的镂空区域既减轻了构件自身重量，也能为安装位置下方的元件预留散热流通空间，避免局部热量堆积。两侧立边的高度经过匹配设计，既能保证卡入导轨后的结构稳定性，也不会过高遮挡周边元件的调试操作空间。这类钣金支架在批量生产时可采用连续模冲压加工，生产效率高，尺寸一致性好，能满足工控设备批量组装的配件供应需求，构件的表面处理可根据使用场景选择镀锌或是喷塑，适配不同工况下的防腐蚀、绝缘要求。
