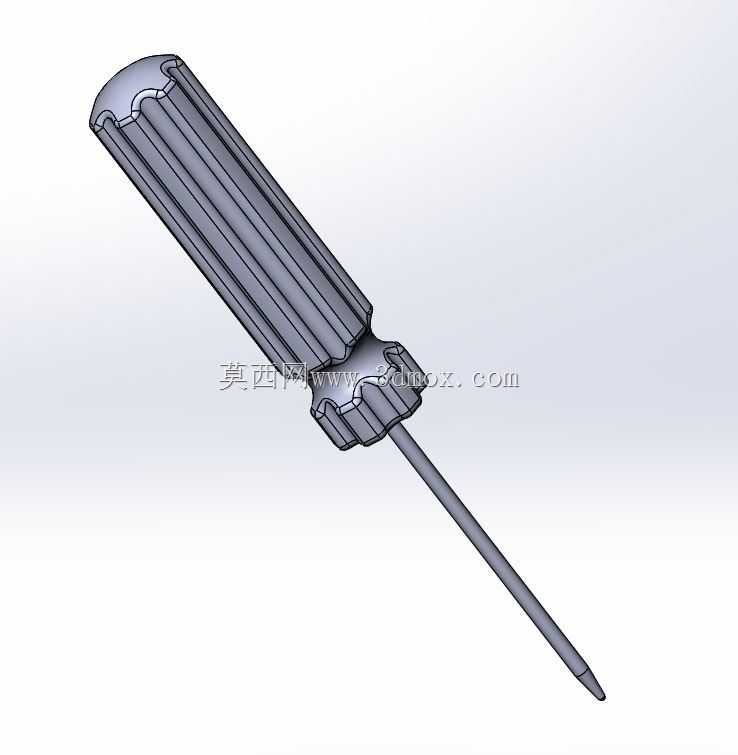

塑料柄手动尖锥五金工具结构模型

　　这款手动尖锥的三维结构，核心围绕手工作业场景下的穿刺、定位需求搭建，日常在皮具加工、纸品装订、软质材料开孔、装配定位标记等场景中，这类工具都是一线作业人员手边的常备器具，区别于电动打孔设备，手动尖锥无需外接动力，握持即可操作，适合小范围、高精度的点位加工，不会出现电动设备进给过量破坏工件的问题。

　　从结构设计逻辑来看，整体分为握持手柄与工作锥杆两个核心部分，手柄部分采用多道轴向防滑筋结构，筋条沿手柄周向均匀分布，握持时手指可卡入筋条间隙，即便手掌沾有少量油污、汗液，也能稳定传递扭矩，避免施力时工具打滑脱手；手柄尾端做圆弧封边处理，长时间掌心抵压施力时不会产生局部硌痛感，适配连续作业的握持需求。手柄与锥杆的衔接位置做了径向凸台结构，一方面可以限制锥杆的轴向窜动，保证装配后锥杆与手柄的同轴度，另一方面在施力穿刺时，凸台可承接手指向前的推压力，避免手柄与锥杆衔接处出现应力集中导致的断裂问题。

　　工作锥杆部分从衔接位置到尖端做连续平滑的锥度过渡，锥度设置兼顾穿刺效率与结构强度，锥度过大会导致穿刺阻力升高，需要施加更大的轴向力才能刺入工件，锥度过小则会降低杆体的抗弯折强度，遇到稍硬的加工材质时容易出现杆体弯曲变形的问题；锥尖部分做小圆弧钝化处理，既保证足够的穿刺锋利度，又避免尖端过于尖锐在非作业状态下造成误划伤，符合手动工具的安全设计要求。

　　从安装边界与尺寸适配角度，手柄的径向尺寸按照成年男性手掌的握持范围设定，周向直径适配多数人手的握持弧度，不需要额外加装辅助套即可直接使用；锥杆的伸出长度根据常规作业的穿刺深度需求设定，可满足多数软质材料的通孔、定位孔加工需求，不会出现杆长过短无法穿透工件，或是杆长过长导致施力时杆体晃动的问题。整体装配结构采用过盈配合方式，锥杆尾部嵌入手柄内部的安装孔，不需要额外的紧固件即可完成固定，装配工艺简单，适合批量生产时的快速组装，后期如果锥杆出现磨损，也可通过外力将旧杆顶出更换新杆，延长工具整体的使用寿命。

　　在实际建模过程中，所有曲面过渡都做了圆角处理，避免出现尖锐的棱角结构，既符合实际产品的注塑加工工艺要求——塑料手柄注塑成型时，尖锐棱角位置容易出现应力集中、填充不满的缺陷，圆角结构可以提升注塑件的成型良率，也能提升握持使用时的舒适度。锥杆部分的圆柱面与锥面衔接位置做相切过渡，保证加工时锥杆的磨削工序可以一次走刀完成，不需要额外的接刀工序，降低零件的加工成本。

　　这类手动工具的结构看似简单，但每个尺寸参数都需要结合实际使用场景反复调整，比如防滑筋的深度，筋条过深会导致握持时硌手，筋条过浅则起不到防滑效果；锥杆的硬度匹配也需要和手柄的强度做适配，避免硬度过高的锥杆在受力时撑裂塑料手柄。建模过程中还原了实际产品的所有工艺细节，没有添加冗余的装饰结构，完全按照量产五金工具的结构逻辑搭建，可直接用于手工具的结构验证、装配干涉检查，也可作为五金工具类产品展示、教学演示的数字模型使用。
