自弹式SD卡座连接器结构设计

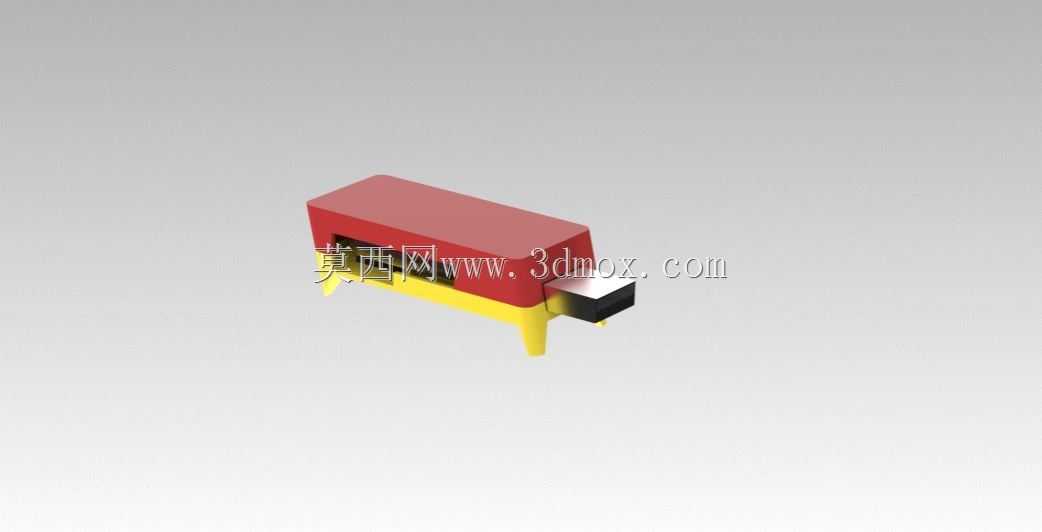

这款SD卡座主要应用在各类嵌入式工控板、消费类数码终端、工业数据采集设备的存储扩展接口位置，作为SD存储卡与设备主板之间的物理连接载体，承担数据传输通路导通、存储卡定位固定、插拔导向的核心作用，是带外置存储扩展功能电子设备中不可或缺的板端连接部件。从结构设计逻辑来看，这款卡座采用了常见的自弹式Push-Push结构，整体分为绝缘基座、金属屏蔽外壳、接触端子、弹性锁卡机构四个核心组成部分，红色部分为耐高温绝缘塑壳，采用LCP材质注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题，塑壳上设计有精准的SD卡插入导向滑槽，卡槽入口处做了倒角导向处理，能够避免存储卡插反、斜插导致的端子弯折、卡壳卡顿问题。黄色部分为金属固定引脚与焊接端子，引脚分为板端定位插脚与信号接触端子两类，定位插脚在焊接前先插入PCB对应的定位孔中，完成卡座在电路板上的预固定，避免焊接过程中卡座偏移导致的虚焊、对位不准问题；信号接触端子采用磷青铜材质冲压成型，表面做镀金处理，降低接触电阻的同时提升耐磨性能，保证存储卡多次插拔后仍能保持稳定的信号导通，不会出现接触不良导致的数据读取失败问题。卡座尾部设计有黑色的弹性锁卡与退卡机构，当SD卡插入到设定深度时，锁卡机构会自动卡紧存储卡侧边的定位缺口，将存储卡固定在接触导通位置，此时端子与存储卡金片完全贴合，保证信号传输稳定；当需要取出存储卡时，只需再次向内按压存储卡，锁卡机构就会解锁，通过内置弹簧的弹力将存储卡向外弹出一段距离，方便用户直接抽取卡片，无需额外设置拔卡结构。从安装边界来看，这款卡座为板上贴装+插脚定位结构，整体高度较低，不会占用过多的板上垂直空间，适合用在对设备厚度有要求的薄型数码产品中，焊接引脚按照标准SD卡协议的引脚定义排布，兼容市面主流的标准尺寸SD卡，不需要额外调整PCB走线定义就能直接替换同规格卡座。在实际选型应用中，这类卡座需要重点关注插拔寿命、接触阻抗、耐高温焊接性能三个核心指标，这款结构的端子接触行程设计合理，插拔过程中端子与金片的摩擦行程控制在合理范围，既能够保证接触时的擦拭效果去除金片表面氧化层，又不会因为摩擦量过大导致镀层磨损过快，正常使用场景下能够满足上万次的插拔寿命要求，完全覆盖消费类电子、工业控制设备的全生命周期使用需求。金属外壳部分采用不锈钢材质冲压成型，包裹在塑壳外部，既能够提升卡座整体的结构强度，避免外力挤压导致塑壳开裂，又能起到电磁屏蔽的作用，减少外部电磁干扰对存储卡数据传输的影响，保证高速数据读写过程中的信号稳定性。
