多路接口视频信号处理装置结构设计

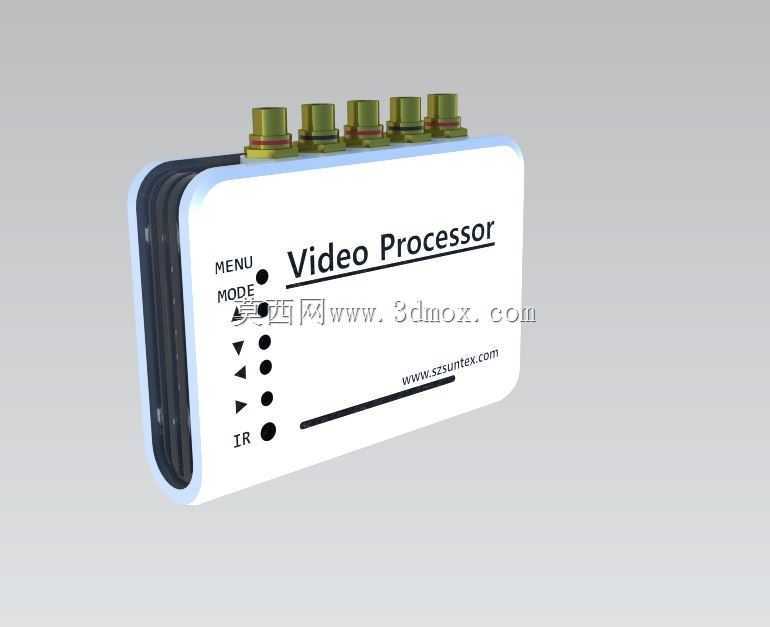

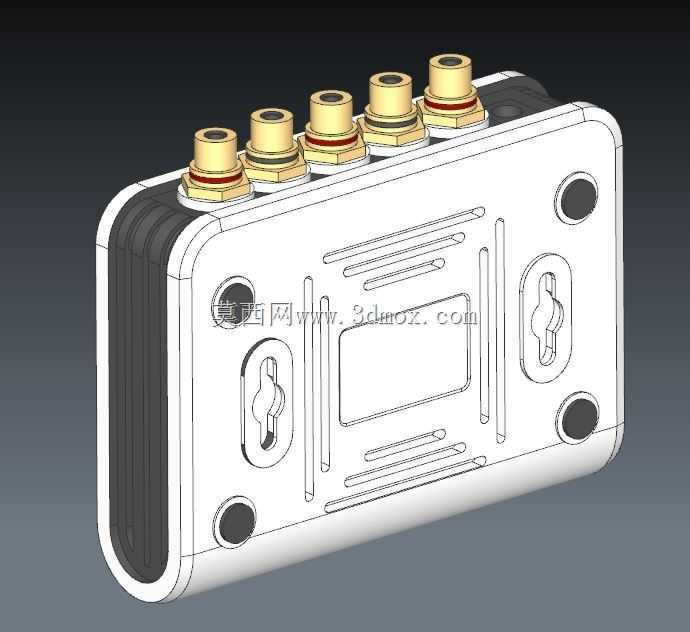

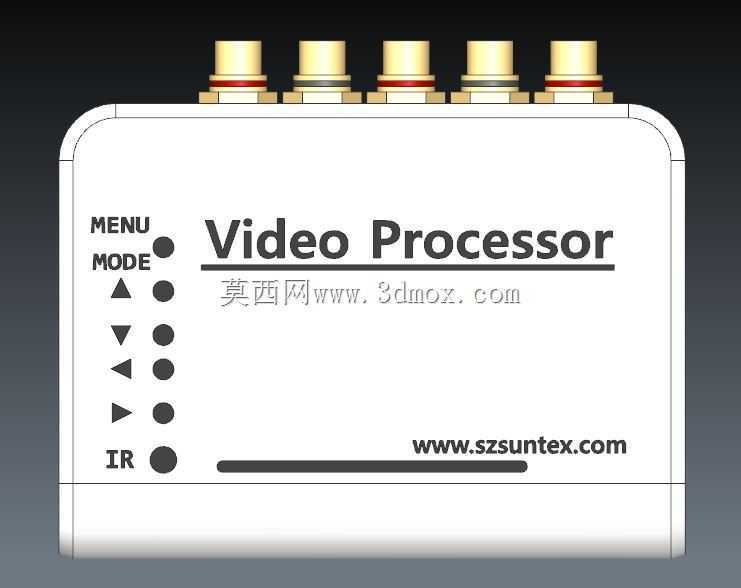

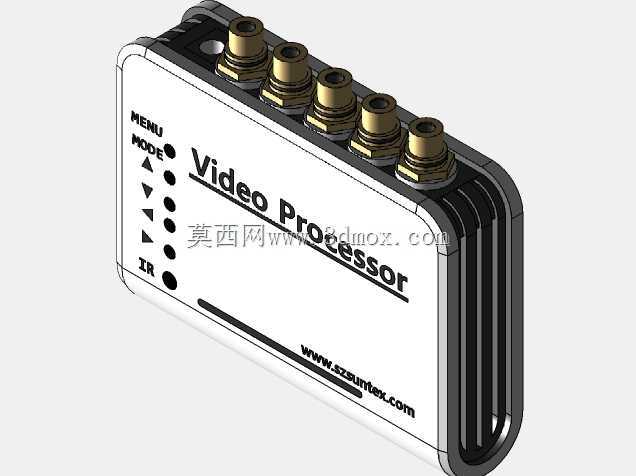

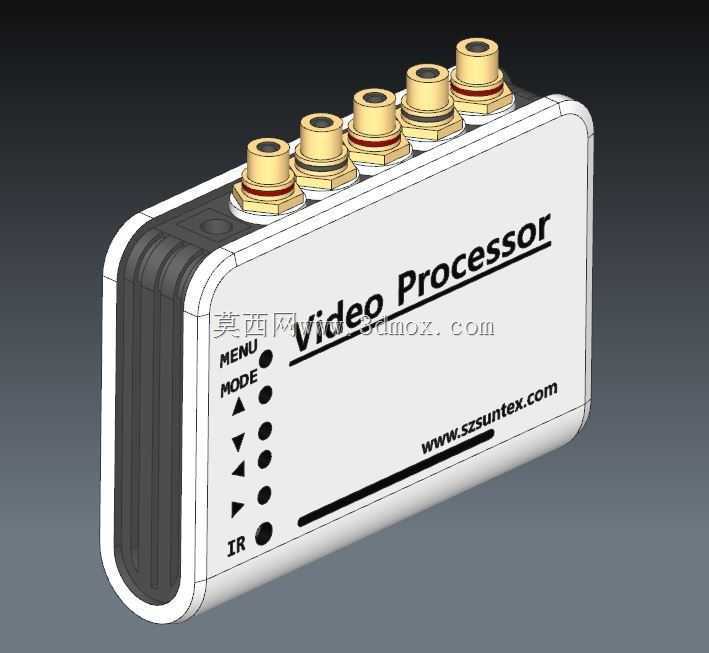

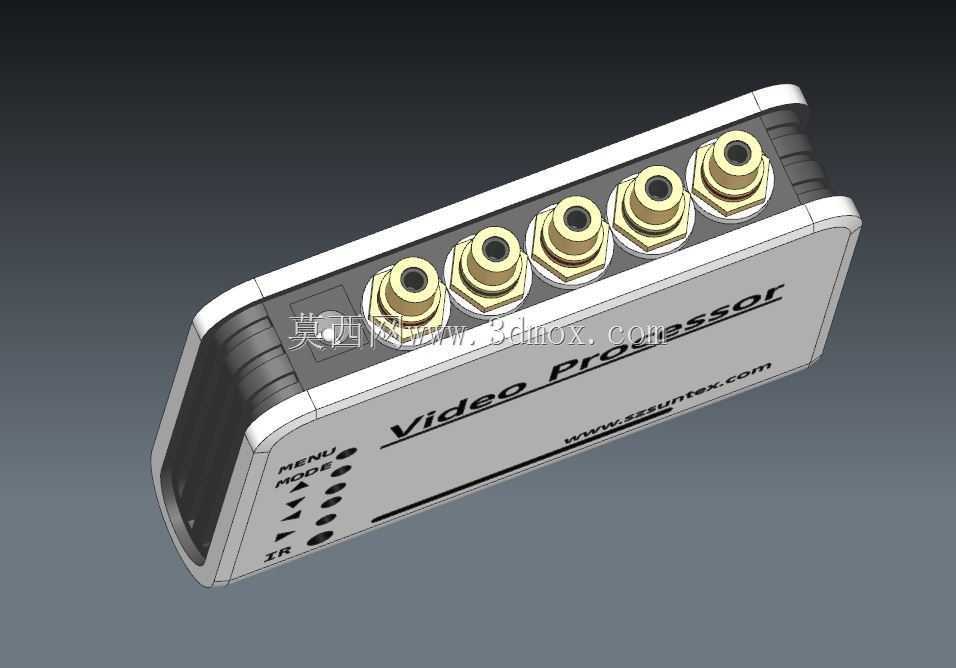

这款视频信号处理装置主要面向安防监控、小型会议室影音搭建、车载后视影像集成、工业设备视觉检测配套等场景使用，能够对接多路不同制式的视频输入信号，完成信号格式转换、画质增强、画面分割输出等核心功能，解决多源视频信号无法直接适配显示终端的适配问题，在中小型视频信号流转链路里承担核心的中转处理角色。从实际使用需求出发，这款设备的设计优先考虑了桌面摆放与壁挂安装两种部署方式的兼容性，壳体采用圆角矩形的一体化造型，边缘做了圆弧过渡处理，既避免尖锐边角在安装调试过程中划伤操作人员，也能在紧凑的设备堆叠场景下减少相邻设备的磕碰损伤。设备正面布局了清晰的功能操控区，设置了菜单调用、模式切换按键，搭配方向调节按键与红外接收窗口，操作人员既可以通过机身按键完成参数调试，也能通过红外遥控器实现远距离操控，无需凑近设备即可完成信号源切换、画面参数调整等操作，适配设备安装在高处、设备柜深处等不便直接触碰按键的场景。设备顶部排布了五路同轴信号接口，接口采用加固式的金属底座设计，能够提升接口插拔的耐用性，避免长期频繁插拔导致接口松动脱落，接口间距做了合理预留，即使插接带屏蔽层的加粗视频线，也不会出现相邻接口插头互相干扰、无法完全插合的问题。设备整体厚度控制在轻薄化区间，侧边预留了散热格栅的安装位，能够依靠自然对流完成内部电路板的热量散发，无需额外加装散热风扇，避免运行过程中产生风扇噪音，适配对静音有要求的会议室、录音棚等场景。在安装边界设计上，设备底部预留了壁挂安装的螺丝孔位，孔位间距符合常规小型电子设备的壁挂安装标准，既可以直接平放在桌面、设备层架上，也可以通过螺丝固定在墙面、设备舱内壁，适配不同的安装空间条件。壳体的拼接结构采用卡扣加少量固定螺丝的组合方式，后期维护拆卸时无需拆解大量螺丝，即可快速打开壳体完成内部电路板的检修、接口更换等操作，降低后期运维的难度。设备正面的标识采用丝印工艺，长期使用不会因为摩擦、擦拭出现标识脱落模糊的问题，操作人员可以快速识别按键功能与设备属性，减少误操作的概率。
