覆盆子派开发板配套电源适配组件结构

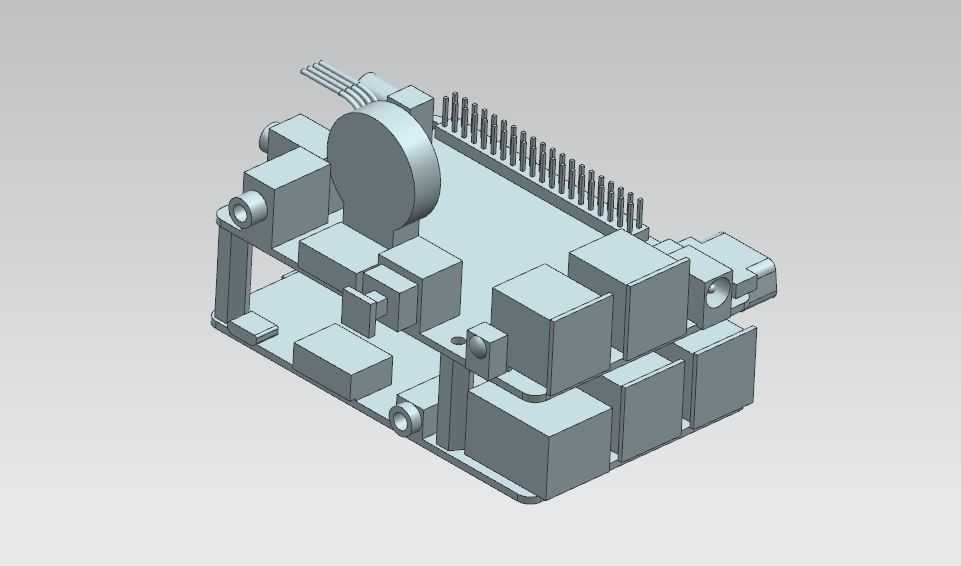

　　在嵌入式开发、小型智能硬件原型验证场景中，单板计算机的供电稳定性直接决定整套测试系统的运行可靠性，这款适配覆盆子派开发板的电源适配组件，正是针对单板紧凑安装空间、多外设同时供电的需求完成的结构设计。不同于通用桌面电源模块，该组件完全贴合覆盆子派的GPIO排针安装边界，整体采用层叠式布局思路，将变压绕组、整流滤波单元、输出接口整合在与开发板投影尺寸匹配的框架内，安装后不会额外占用开发板两侧的USB、HDMI接口插拔空间，也不会遮挡板载的无线天线区域，避免金属结构对射频信号产生屏蔽干扰。

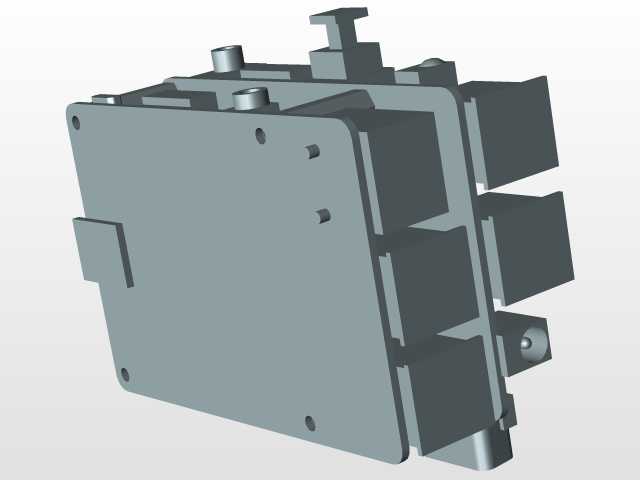

　　从实际应用场景来看，这类集成式电源组件多用于工业现场的嵌入式数据采集节点、小型智能网关、桌面级AI推理终端的搭建，这类场景往往没有多余空间放置独立电源适配器，同时需要电源模块能随开发板一同嵌入到定制外壳内部，因此设计时首先划定了安装边界：组件整体高度控制在28mm以内，长度与宽度完全匹配覆盆子派的安装孔位间距，四个角预留的M2.5安装柱与开发板原生安装孔同轴对齐，既可以通过铜柱直接固定在开发板上方，也能反向固定在开发板下方，适配不同外壳的内部空间布局。

　　功能特性层面，组件将变压磁芯独立布置在靠近电源输入接口的一侧，磁芯外围预留1.5mm的散热间隙，避免长时间满负载运行时磁芯温升传导到开发板的主控芯片区域；整流滤波电容采用卧式贴装布局，降低整体重心的同时，减少组件在振动环境下的引脚应力；输出端直接对应开发板的5V、3.3V供电引脚，省去了外部接线的繁琐，同时在输出回路预留了过流保护元件的安装位，可根据实际负载需求选配不同规格的保险元件，避免外接外设短路时烧毁开发板核心电路。

　　设计过程中优先考虑了装配的便捷性，所有元器件的排布都预留了手工焊接的操作空间，绕组出线位置设计了专门的走线槽，避免导线与开发板表面的贴片元件产生挤压；组件两侧的避让缺口刚好对应开发板的CSI、DSI排线接口位置，安装后不会影响摄像头、显示屏排线的插拔操作；顶部的散热格栅区域正对磁芯与整流管的发热位置，即使封闭在外壳内部，也能通过间隙形成自然对流散热，无需额外加装散热风扇。

　　不同于市面上通用的面包板电源模块，这款适配组件的结构完全围绕覆盆子派的板型特征做了定制化优化，没有多余的外伸结构，所有棱角都做了R1.5的圆角处理，避免装配时划伤开发板的阻焊层；输入接口采用侧插式布局，电源线从开发板侧边引出，不会与顶部扩展的HAT板产生干涉，可兼容绝大多数市面上的覆盆子派扩展板叠加安装。在做结构验证时，重点校核了安装柱的同轴度公差，控制在0.1mm以内，避免安装时出现孔位错位导致的电路板变形；同时对磁芯固定结构做了防松设计，在磁芯与安装座之间预留了缓冲胶垫的放置槽，降低设备运输过程中振动对磁芯的冲击，避免绕组出现松动移位。

　　对于嵌入式开发人员而言，这类集成化的电源结构组件可以大幅简化原型设备的内部布线，减少电源接线带来的接触不良问题，紧凑的结构也能让最终成品的外壳体积进一步缩小，适合小批量智能硬件产品的快速打样验证；结构建模时所有安装尺寸都完全匹配公开的单板机械尺寸规范，可直接导入到整体设备的装配模型中做干涉检查，无需反复测量核对板卡的实际尺寸，能有效缩短结构设计的迭代周期。
