CSWA技能考核练习用机械零件结构

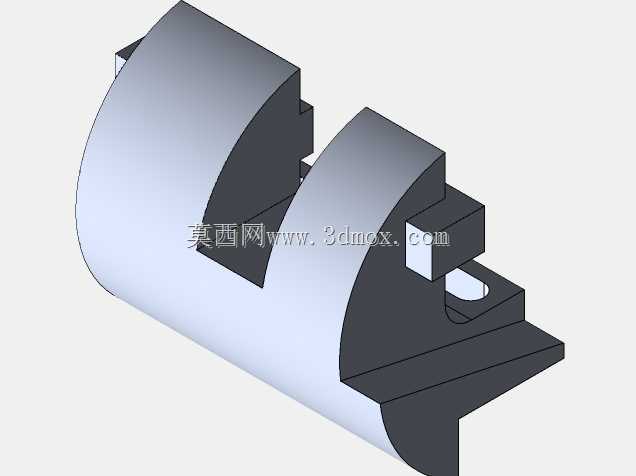

这类零件主要面向机械设计技能实操考核场景，用于参考者完成三维建模能力的实操训练，覆盖草图绘制、特征拉伸、切除、圆角处理等多项基础建模操作的考核要点，能帮助练习者快速熟悉标准化建模的流程与规范，适配从入门到备考阶段的技能打磨需求。从结构设计来看，零件采用半圆柱面作为主体基准轮廓，主体曲面部分可作为装配定位的贴合面，适配轴类配套安装场景的贴合需求，侧面开设的阶梯式卡槽结构，可实现与相邻配合件的卡接限位，避免装配后出现径向窜动；端部延伸出的楔形凸台结构，可承担装配过程中的导向定位作用，降低装配对位的操作难度，凸台旁开设的小型通孔可穿装定位销，实现零件与配合件的锁止固定，防止运行过程中出现松脱移位。设计过程中优先以建模考核的核心考点为排布逻辑，将不同的特征操作要求融入到各个结构段中，半圆柱主体部分重点考察拉伸凸台与圆弧草图的绘制精度，卡槽结构重点考察拉伸切除的尺寸约束与基准面选择能力，楔形凸台部分考察拔模特征与边线圆角的处理技巧，通孔结构考察简单孔特征的定位与参数设置逻辑，各个结构之间的尺寸衔接经过反复校准，避免出现建模过程中的特征冲突或几何重叠问题。从安装边界来看，零件的半圆柱面直径为统一基准尺寸，可适配对应直径的弧形安装槽位，卡槽的宽度与深度按照通用卡接配合的公差范围设计，无需额外修配即可完成对位安装，端部凸台的伸出长度控制在合理范围内，不会超出常规装配空间的边界限制，通孔的位置与孔径适配标准规格的圆柱销，无需二次加工即可直接完成销接固定。这类练习零件不直接承担重载设备的核心传动功能，更多是作为技能训练的载体，帮助从业者夯实三维建模的基础操作能力，熟悉机械零件从草图到实体特征的完整建模流程，掌握不同特征之间的约束逻辑与尺寸标注规范，在日常练习过程中，可通过反复搭建这类零件的模型，提升建模速度与特征处理的准确性，为后续参与正式技能考核或是完成实际工业零件的建模工作打下扎实基础，同时这类零件的结构设计逻辑也贴合实际工业零部件的设计思路，练习过程中掌握的特征处理技巧，可直接迁移到常规机械零部件的设计工作中，减少实际工作中的建模失误，提升结构设计的效率与合理性。
