车间大瓶物料吊运转运手推作业车

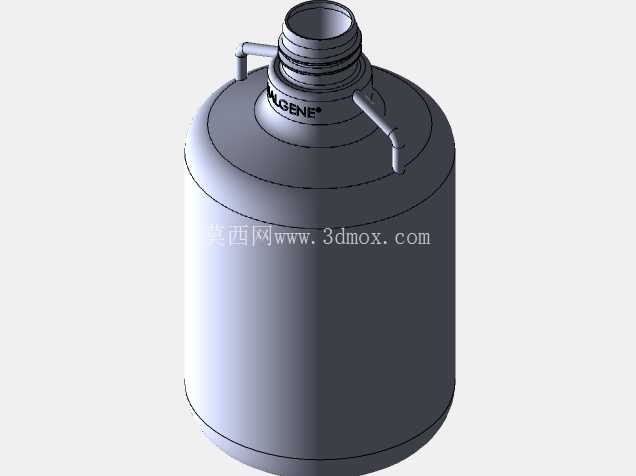

　　这款手推式吊运作业车，主要面向车间内大重量瓶装物料的短距离转运、定点吊装作业场景，解决传统人工搬运大容积储料瓶时劳动强度大、易磕碰滑落、转运定位精度差的实际痛点，常见于化工原料分装区、车间辅料周转区、实验室大型试剂瓶转运等场景，适配直径300-400mm、高度500-700mm的圆柱型大瓶物料，单台额定承载上限可覆盖常规25L-50L规格工业储料瓶的满装重量。

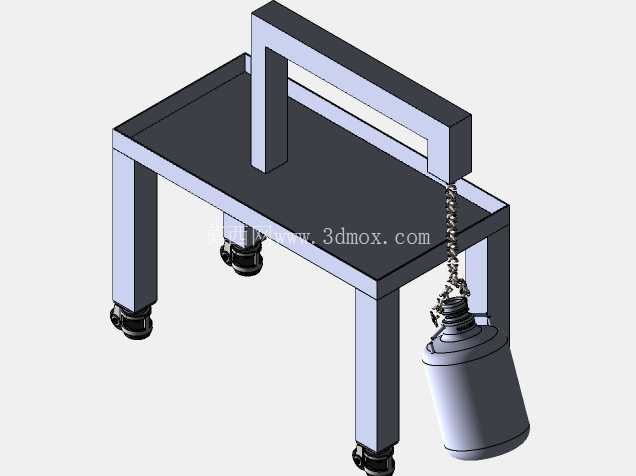

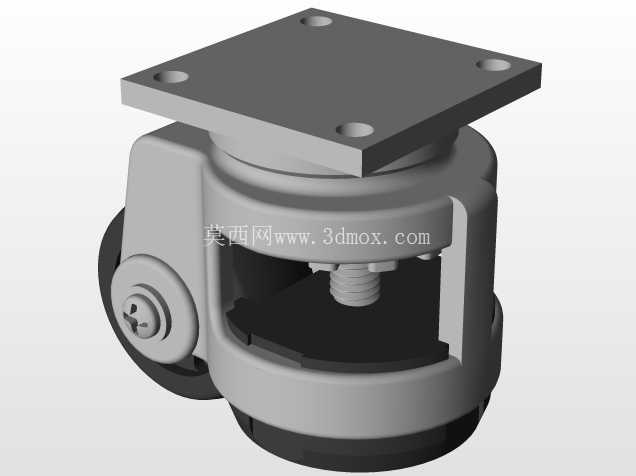

　　从结构设计逻辑来看，整车采用框架式方管焊接主体，台面作为核心承载基准面，上方设置一体式门型提拉手架，既满足推行时的人机操作高度，也作为吊链的上部挂接支撑点，避免额外增设吊臂带来的结构冗余；四条支撑腿底部全部配置带刹车的万向脚轮，单轮径向载荷预留1.5倍安全系数，既保证平地推行时的转向灵活性，也能在吊装作业时踩下刹车锁止轮体，防止整车侧滑偏移。吊链采用标准工业级圆环链，下端配套可开合的吊钩锁扣，挂接瓶体颈部的专用吊环后，可通过手动起吊的方式将大瓶从地面抬升至台面下方的悬挂位置，转运过程中瓶体处于自然垂吊状态，不会与台面、支撑腿发生剐蹭，到达指定工位后可缓慢下放瓶体完成对位放置，相比传统平板手推车需要人工抬升瓶体装卸的操作，能降低70%以上的腰部受力负荷。

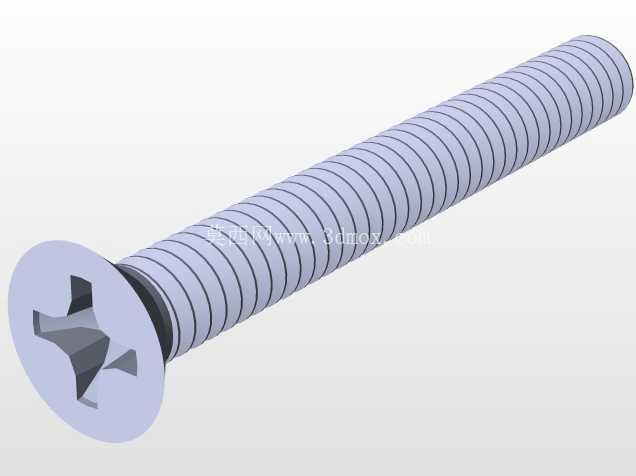

　　设计阶段重点校核了门型架的受力变形量，在额定载荷下门型架横梁的最大扰度控制在1mm以内，避免长期使用后出现横梁下弯、吊点偏移的问题；支撑腿与台面的连接位置采用三角加强筋焊接，分散吊重带来的局部应力，防止焊缝开裂。整车的外形尺寸充分考虑车间通道的通行边界，台面宽度控制在600mm以内，长度控制在800mm以内，可顺利通过车间内700mm宽的人行通道、设备间预留检修通道，无需对现有车间布局做任何改造即可投入使用；台面预留了多个M6螺纹安装孔，可根据使用需求加装小型工具盒、物料挡板等附属配件，拓展不同场景下的使用功能。

　　脚轮的安装高度经过反复匹配，保证整车台面距离地面的高度为750mm，符合成年人站立操作的舒适高度，推行时手臂自然弯曲即可握持门把手，长时间转运作业也不易产生疲劳；吊链的有效行程设置为600mm，可满足从地面起吊瓶体、悬挂转运、下放至100mm高度工位的全行程需求，无需额外接长吊链或调整挂点位置。针对大瓶吊运过程中的晃动问题，设计时特意将门型架的吊点设置在整车重心的正上方，起吊后瓶体重心与整车重心重合，推行过程中不会出现偏载侧倾的风险；支撑腿的外伸尺寸超出台面边缘50mm，进一步扩大整车的支撑跨度，即使在3度以内的车间地面坡度上停放吊重，也能保持整车稳定不倾覆。整车所有结构棱角都做了R3圆角倒钝处理，避免操作过程中剐蹭操作人员的工作服或皮肤，焊接部位全部做打磨整平处理，表面可根据使用场景做喷塑或镀锌防锈处理，适配潮湿、有轻微腐蚀的车间作业环境。
