适配THK33的MOUTSTEP23电机安装法兰座

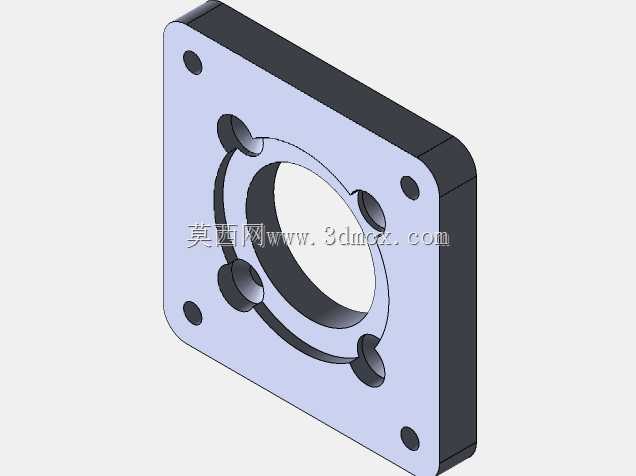

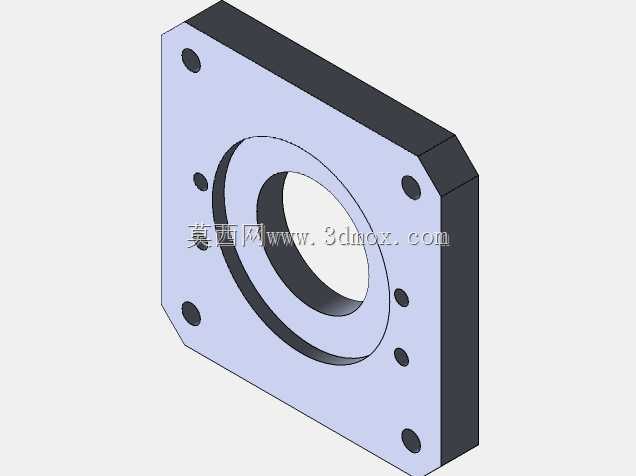

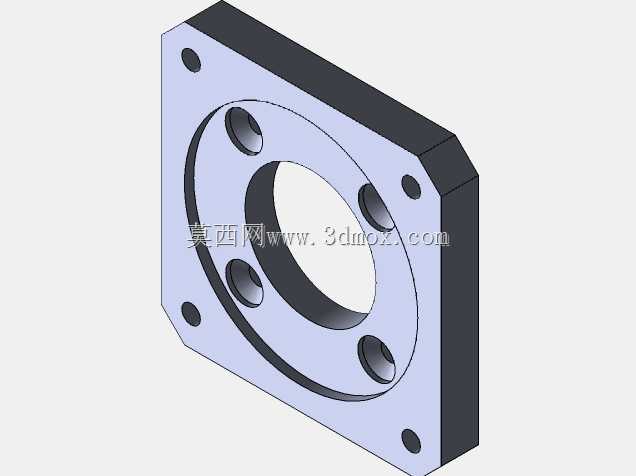

在直线传动模组配套的驱动端安装场景里，这类适配特定规格导轨滑台的电机安装法兰，是解决驱动单元与传动部件同轴对接、消除安装错位应力的核心连接件，日常多用于小型自动化滑台、单轴机械手、精密位移平台的驱动端装配环节，承担电机输出端与丝杆传动端的定位衔接作用。从实际使用的角度看，这类法兰座的核心作用是给步进电机提供刚性安装基准，同时保证电机输出轴与THK33规格丝杆的同轴度公差控制在合理区间，避免因安装偏心导致的丝杆运转抖动、轴承异常磨损、定位精度漂移等问题，在小型自动化设备的传动链搭建中，这类定制适配的法兰座往往比通用转接件更能保证装配精度，减少现场调试的配做工作量。从结构设计逻辑来看，该法兰采用方形切边的主体外形，四个角位设置通孔用于将法兰整体固定在滑台的端面上，靠近内圈的四个沉孔则对应MOUTSTEP23电机的前端安装孔位，中间的大尺寸通孔用于避让电机输出轴与联轴器的安装空间，沉孔的深度经过匹配设计，既能保证电机安装面与法兰端面完全贴合，又不会让安装螺栓突出法兰背面影响与滑台端面的贴合度。设计过程中优先保证安装基准面的平面度要求，法兰与滑台贴合的背面、与电机贴合的正面都需要控制平面度公差，避免装配后出现面间隙导致的电机倾斜；四个电机安装孔的位置度公差需要匹配电机端的安装孔距，同时与中心通孔保持同轴，保证电机装入后输出轴与法兰中心重合。方形主体的切边设计是为了避让滑台端的侧边轮廓，避免安装时与滑台的侧边加强筋、导轨端盖产生干涉，整体厚度经过受力核算，既能承受电机运转时的反作用力矩，又不会过度占用滑台端部的轴向空间，压缩设备的整体安装尺寸。在安装边界上，该法兰的外轮廓尺寸完全匹配THK33滑台的端部安装面尺寸，四个角位安装孔的孔距与滑台端的预设螺纹孔完全对应，现场装配时无需额外打孔配做，直接通过螺栓即可完成固定；电机侧的安装孔位完全适配MOUTSTEP23系列步进电机的前端安装尺寸，电机装入后输出轴可直接穿过中心通孔与联轴器对接，不需要额外加装调整垫片。这类法兰在实际选型时，需要重点核对适配的电机安装孔距、输出轴轴径、以及对接滑台的端面尺寸，避免出现孔位错位、中心孔避让不足的问题，建模过程中所有安装孔的位置都需要严格按照实物测绘的尺寸进行定位，尤其是沉孔的深度与通孔的直径，需要匹配对应规格的内六角安装螺栓，保证螺栓锁紧后不会突出安装面，同时有足够的螺纹啮合长度保证连接刚性。法兰的材质一般选用6061铝合金或者45号钢，根据设备的负载情况选择，铝合金材质重量轻、加工成本低，适合负载较小的精密位移场景，钢件则刚性更好，适合频繁正反转、负载较大的传动场景，建模时预留的加工余量也需要根据所选材质的加工特性进行调整，保证最终加工出来的零件能够满足装配精度要求。
