DB25接口配套轴承端盖结构件

　　在工业控制、通讯传输类设备的装配场景中，这类适配DB25规格接口的轴承端盖，常被用于设备侧装接口区域的轴承防护与接口定位，很多人会把它和普通的轴承闷盖搞混，实际上它的结构是兼顾了轴承外圈轴向限位、DB25接插件安装避让两个核心功能，并非单一的轴承密封零件。从实际装配的边界来看，这个零件的安装基面是设备的箱体侧壁，对应轴承座孔的位置做了下沉的止口结构，止口的内径和轴承外圈的外径采用基轴制过渡配合，装配时止口端面会顶住轴承外圈的侧端面，限制轴承在运转过程中的轴向窜动，避免轴系因为轴向窜动出现的传动卡滞、密封件磨损过快的问题。和普通圆形轴承端盖不同的是，这个零件的外形做了异形切削处理，

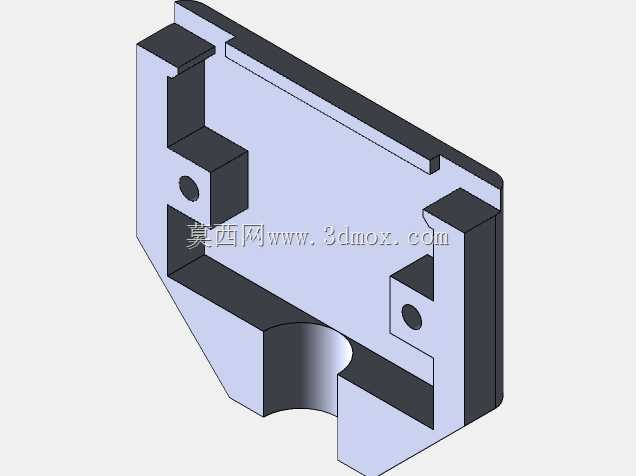

　　下半部分的半圆缺口是专门为DB25接插件的出线端预留的避让空间，缺口的弧度和DB25接头的金属外壳弧度匹配，装配后缺口边缘和接头外壳之间预留0.2mm的间隙，既不会干涉接头的插拔操作，也能尽量缩小零件和接头之间的缝隙，减少粉尘、切削液从接口位置进入设备箱体内部的概率。零件上的两个安装凸台是做了加厚处理的，每个凸台上都预留了光孔安装位，对应箱体侧壁上的螺纹孔位置，安装时采用内六角圆柱头螺钉锁紧，凸台的加厚设计是为了避免螺钉锁紧时零件出现翘曲变形，保证止口端面和轴承外圈的贴合度，不会因为贴合缝隙导致轴承定位失效。零件侧面的两个定位销孔，是和箱体上的定位销配合使用的，装配时先穿定位销完成零件的初定位，再锁紧安装螺钉，

　　能避免反复拆装过程中零件的位置偏移，保证止口和轴承外圈的同轴度，也能保证下方的避让缺口始终和DB25接插件的位置对正，不会出现装配后挡住接口的问题。从结构设计的思路来看，这个零件没有做多余的减重孔或者装饰性结构，所有的结构特征都是服务于功能需求：外侧的凸起挡边是为了增加零件的整体刚性，避免薄壁部分在长期受轴承轴向力的情况下出现形变；内侧的空腔深度是根据轴承外圈的宽度设计的，空腔内部预留了润滑脂的存储空间，轴承运转溢出的润滑脂会暂存在这个空腔里，不会直接渗漏到接口区域污染接插件的金属触点。在实际选型应用的时候，需要注意这个零件的安装孔距和箱体上的孔位匹配度，止口的深度要和轴承外圈突出箱体端面的高度匹配，不能出现止口过深压不住轴承、

　　或者止口过浅导致零件和箱体基面贴合不严的问题；下方避让缺口的中心高度要和DB25接口的安装中心高度一致，偏差不能超过0.1mm，否则会出现接头插装时和零件边缘干涉的情况。这类结构件常应用在带有DB25并行通讯接口的工业设备上，比如老式的数控设备IO接口端、运动控制卡的外接端口位置，既承担了该位置处滚动轴承的轴向固定与防护作用，又兼顾了通讯接口的安装避让需求，不用在箱体侧壁上分别设计轴承端盖安装位和接口安装位，能有效缩小设备该区域的结构尺寸，减少箱体加工的工序步骤。零件的壁厚设计是均匀的，相邻壁厚的差值不超过2mm，不管是采用机加工还是注塑工艺生产，都不容易出现应力变形的问题，所有的棱边都做了0.3mm的倒角处理，既避免装配时划伤操作人员，也能去除加工产生的毛刺，保证装配贴合面的平面度。在三维建模过程中，这类零件需要重点关注止口的同轴度公差、安装孔的位置度公差、避让缺口的轮廓度公差，这些公差如果设置不合理，实际生产出来的零件就会出现装配干涉、定位失效的问题，建模时可以先以轴承的安装中心为基准绘制止口结构，再以DB25接口的安装中心为基准绘制避让缺口，最后根据箱体的安装孔位确定安装凸台和销孔的位置，保证各个特征之间的位置精度符合装配要求。
