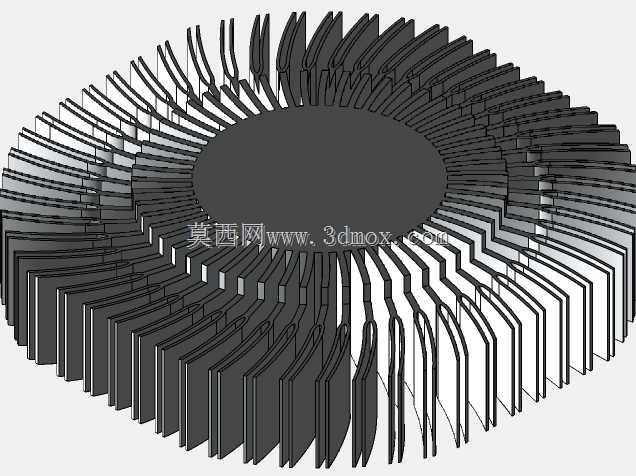

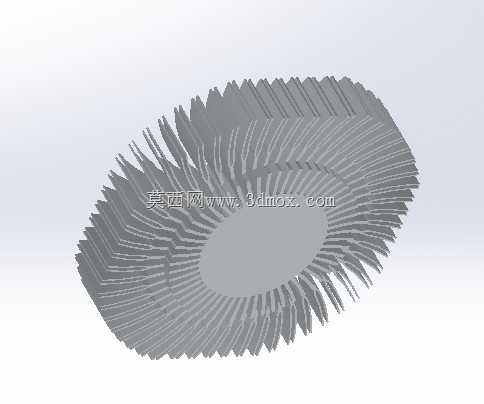

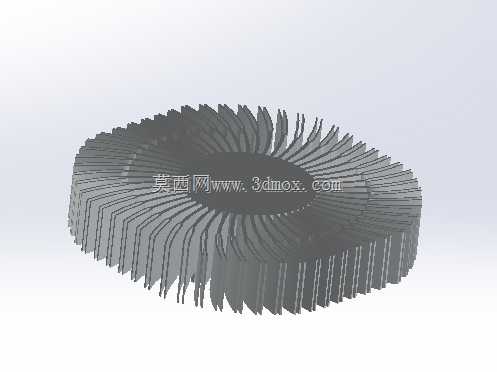

台式机CPU圆形放射鳍片散热结构

项目分类:3D模型 发布时间:2021-08-28 ID:251074
  • 台式机CPU圆形放射鳍片散热结构
  • 台式机CPU圆形放射鳍片散热结构
  • 台式机CPU圆形放射鳍片散热结构

日常接触的台式计算机散热场景里,下压式风冷方案常采用这类圆形放射状鳍片结构,它不需要额外搭建复杂的风道,适配小尺寸机箱的紧凑安装空间,在ITX主板装机、迷你主机改装、工业嵌入式工控机散热改造场景里都有广泛应用。这类散热结构的核心作用是承接CPU工作时传导出的热量,通过密集的鳍片扩大和空气的接触面积,配合下压式风扇的气流带走热量,避免处理器因温度过高触发降频保护,保障设备长时间稳定运行。从结构设计逻辑来看,中心圆形区域是和CPU顶盖接触的导热基座接触面,加工时需要保证这个平面的平面度公差控制在合理范围,避免接触间隙过大导致导热硅脂填充过厚,额外增加热阻。鳍片采用放射状排布的设计思路,一方面是适配圆形下压风扇的出风方向,让气流可以顺着鳍片间隙向四周均匀扩散,不会出现局部风道死角;另一方面这种放射状的等距间隙排布,能在有限的圆形投影面积内最大化鳍片的总散热面积,同时控制整体结构重量,避免过重的散热结构对主板CPU插槽造成额外的机械应力,长期使用导致主板变形。安装边界方面,这类圆形散热器的外径尺寸通常控制在90到120毫米区间,高度根据适配机箱的不同,会做30到60毫米的不同规格设计,安装孔位需要匹配主流台式机主板的CPU插槽固定孔距,基座底部的接触面积完全覆盖常规消费级CPU的顶盖尺寸,不会出现边缘悬空的问题。鳍片本身的厚度做了轻量化处理,相邻鳍片之间的间隙经过气流模拟验证,既不会因为间隙过小导致风阻过大、气流无法顺利穿过鳍片间隙,也不会因为间隙过大浪费可利用的散热面积,鳍片边缘做了微小的折边处理,提升单片鳍片的结构强度,避免运输或者安装过程中鳍片出现弯折变形,影响风道的均匀性。实际选型使用时,这类结构不需要搭配特殊的扣具,常规的塑料卡扣或者金属背板螺丝固定即可,安装操作门槛低,日常维护清灰也比较方便,只需要清理鳍片间隙积沉的灰尘就能维持散热效率,在低功耗桌面处理器、入门级商用办公主机的散热配置里,这类结构的性价比和可靠性都经过了长期的市场验证。
