海力士550A及E200微处理器芯片三维结构

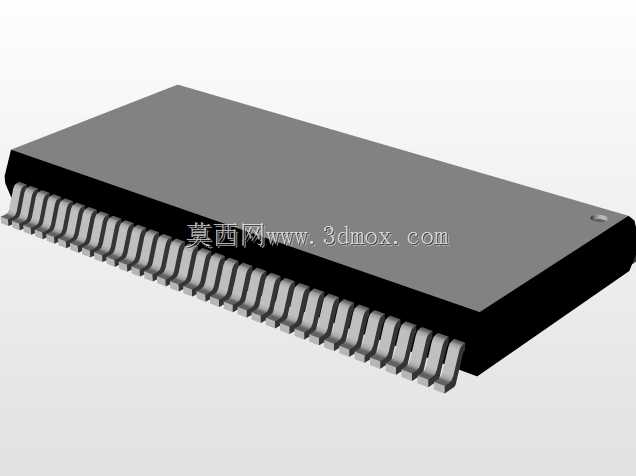

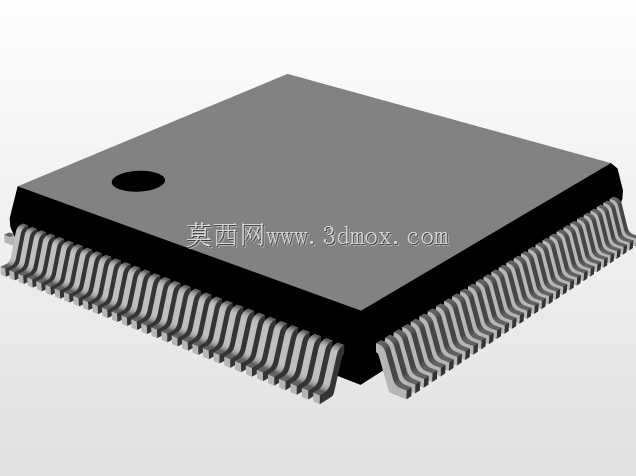

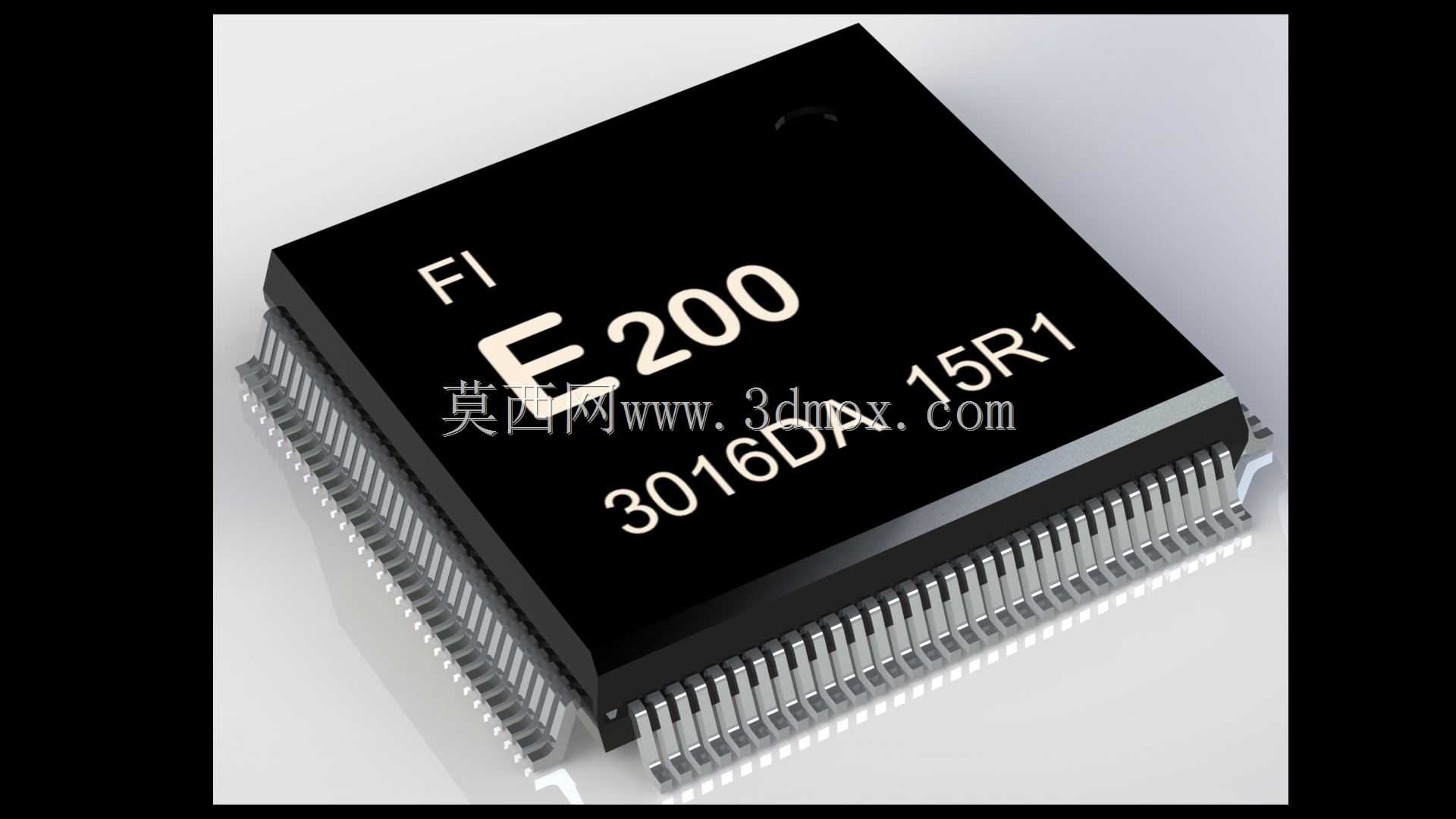

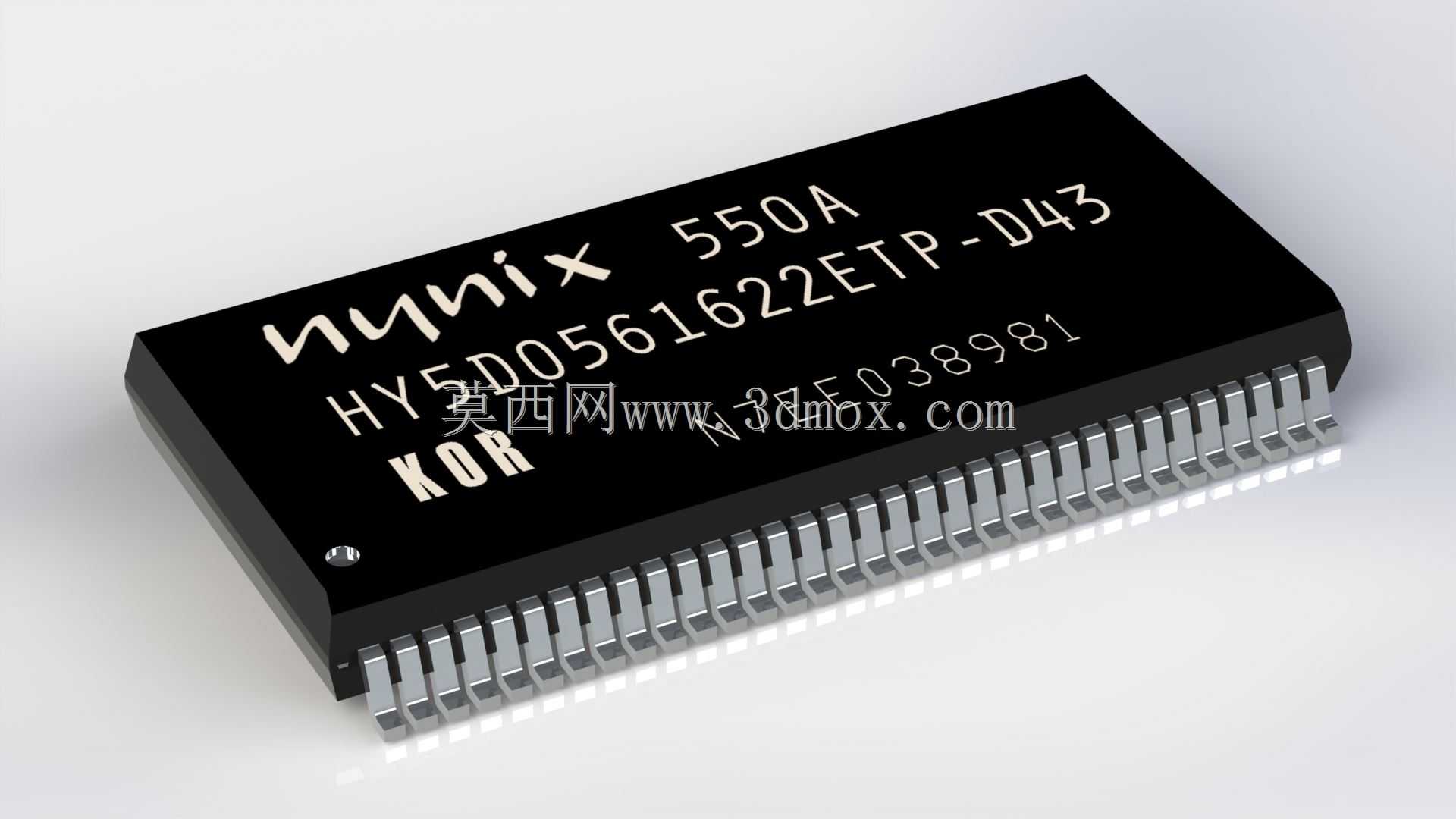

在电子设备整机结构设计、PCB板级布局仿真工作中，微处理器类元器件的精准三维模型是开展装配干涉校验、热流仿真分析、整机空间排布的核心基础要素，本次构建的两款微处理器三维结构，覆盖消费级工控板卡常用的海力士550A存储控制类微处理器、E200通用运算微处理器的完整外形与安装特征，可直接导入主流结构设计软件完成板卡装配环节的全流程校验。从实际工程应用场景来看，这类微处理器广泛搭载于工业控制单板、嵌入式计算模组、消费类电子主控板中，承担运算指令处理、存储数据调度的核心功能，模型构建过程中完全参照实物芯片的丝印标识、引脚排布、封装本体尺寸完成特征还原，没有做简化省略处理，能够满足结构设计阶段的公差校验需求。设计思路上优先还原芯片的安装边界特征，包括封装本体的长宽厚尺寸、引脚的伸出长度与排布间距、芯片表面丝印的定位基准，结构工程师在开展PCB布局时，可以直接调用该模型匹配焊盘封装尺寸，提前预判芯片与周边散热片、电容、结构壳体的间隙距离，避免打样阶段出现装配干涉问题。两款芯片均采用标准表面贴装封装形式，本体边缘做了符合工业生产规范的倒角处理，引脚的共面度特征在模型中也做了对应还原，可用于开展SMT贴片工序的仿真模拟，校验钢网开孔与引脚的对位精度，同时模型保留了芯片表面的丝印字符特征，在生成整机BOM表与装配指导文件时，能够直接对应实物物料标识，减少物料错配的概率。在热仿真相关的设计环节中，模型的本体外形尺寸精度控制在0.02mm公差范围内，可直接赋予对应封装材料的导热参数，模拟芯片满负载运行时的热量扩散路径，辅助工程师设计匹配的散热结构，确定散热片的安装位置与固定方式，避免因模型尺寸偏差导致散热结构贴合不严、散热效率不达标的问题。对于开展板卡模块化设计的工程师而言，该模型还可以用于快速搭建堆叠式模组的空间排布方案，提前核算不同板层之间的安全距离，优化整机内部的走线空间，在有限的壳体尺寸内最大化提升板卡的元件集成度，同时满足电磁屏蔽结构的安装空间要求。
