贴片式PIR人体运动感应传感模块结构设计

　　做智能安防、楼宇自控、智能家居相关设备的结构设计时，这类贴片式PIR运动传感模块是绕不开的核心感知部件，很多刚入行的工程师容易只关注传感芯片的参数，忽略PCB布局、安装边界对实际感应效果的影响，最后做出来的成品要么感应角度偏差大，要么容易受温湿度干扰误触发。从实际落地的场景来看，这类模块最常嵌入到人体感应灯具、玄关自动照明开关、走廊过道感应灯、安防入侵探测节点、无人自助设备的人体唤醒模块里，相比直插式的同功能模块，贴片封装的版本更适合SMT回流焊批量生产，能大幅减少产线人工插件的工序，整机组装的良率也能提升不少。

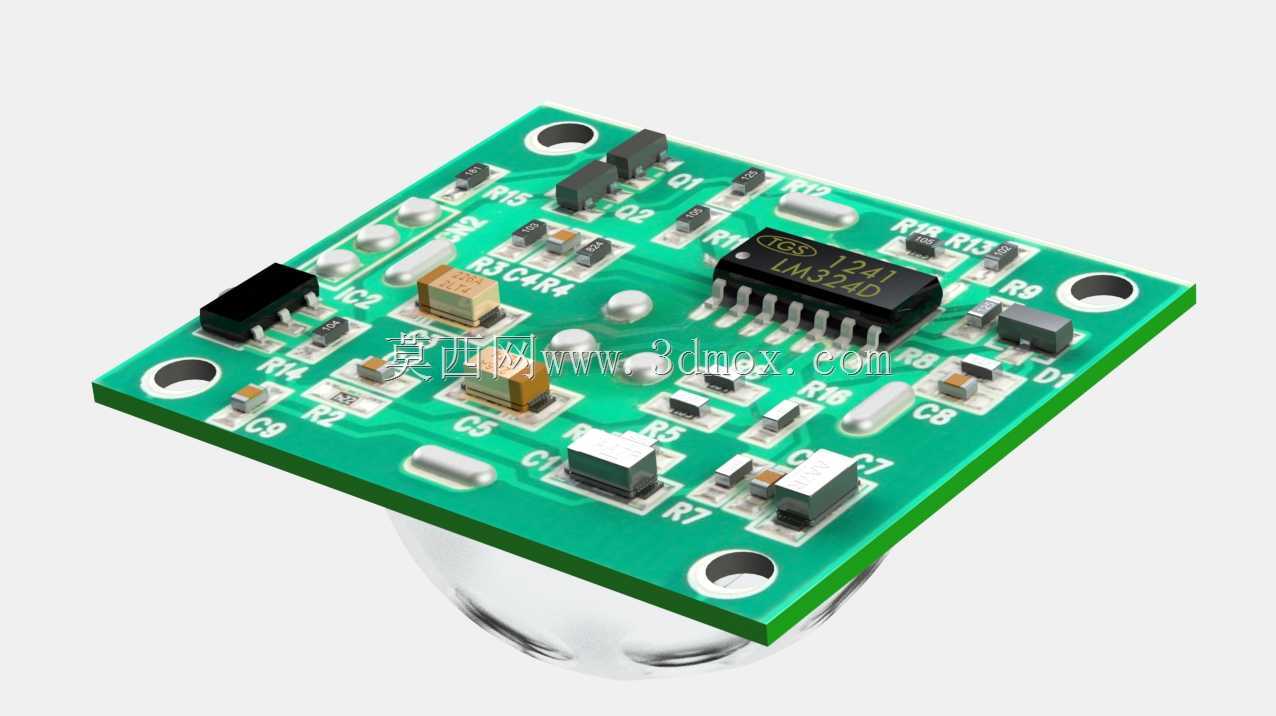

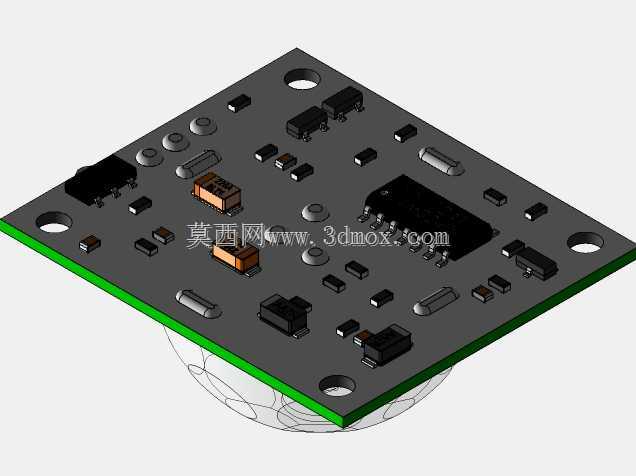

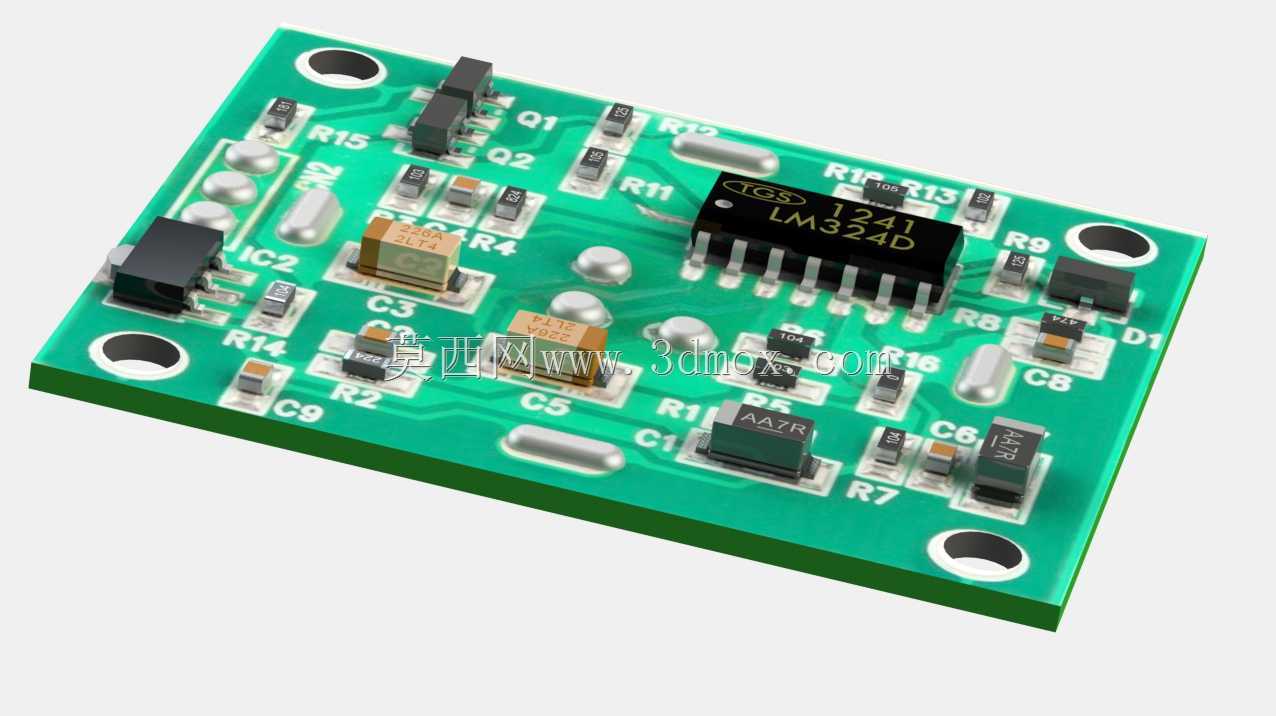

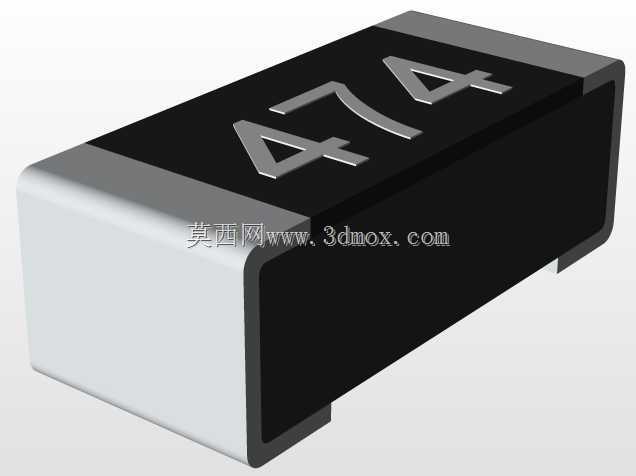

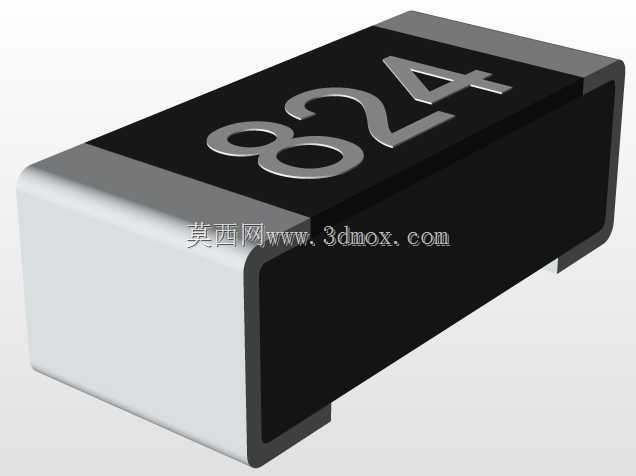

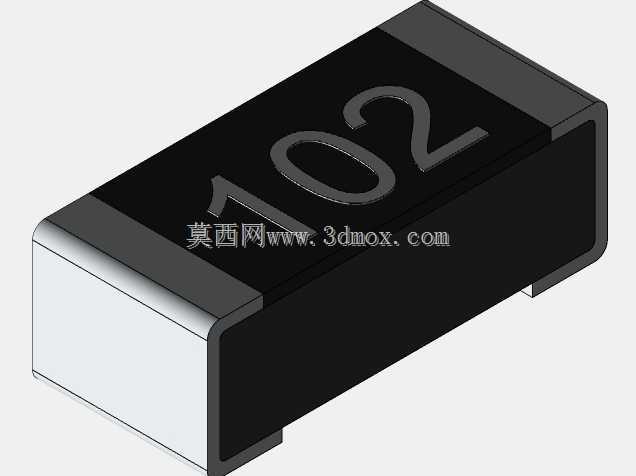

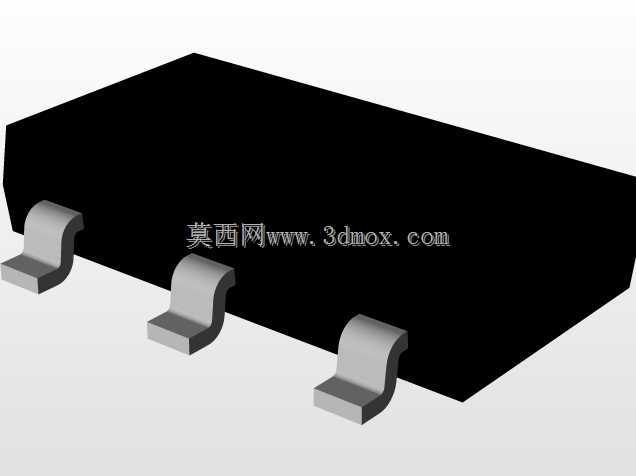

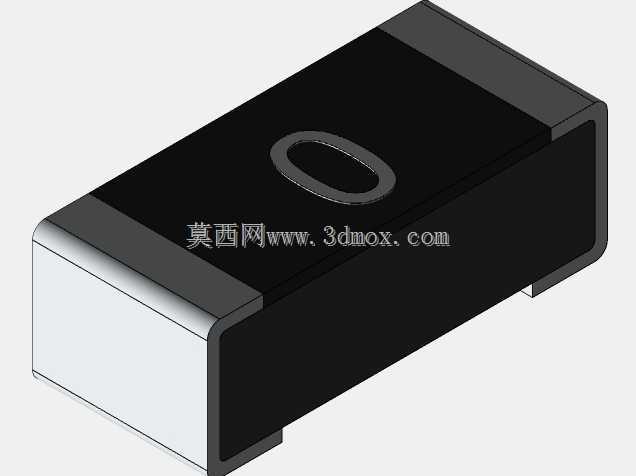

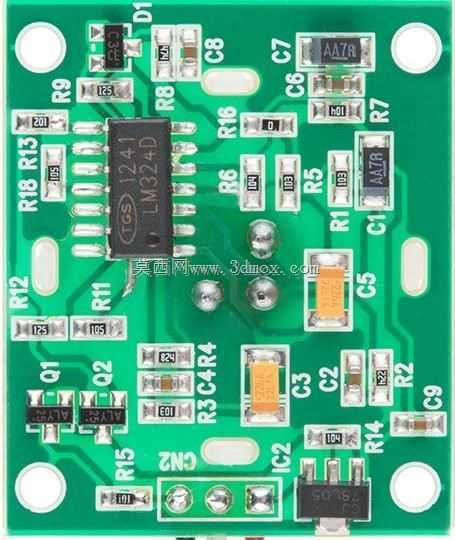

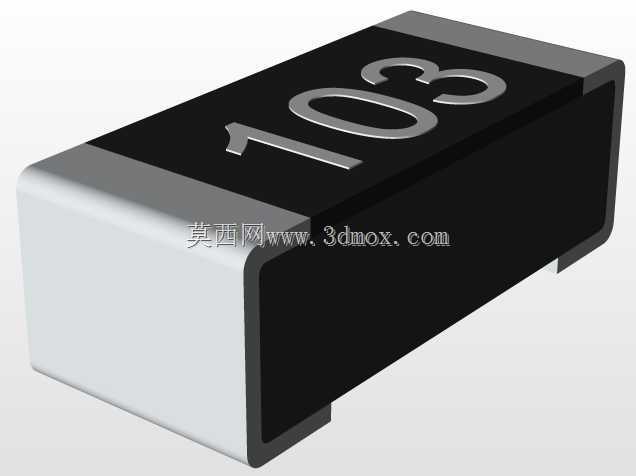

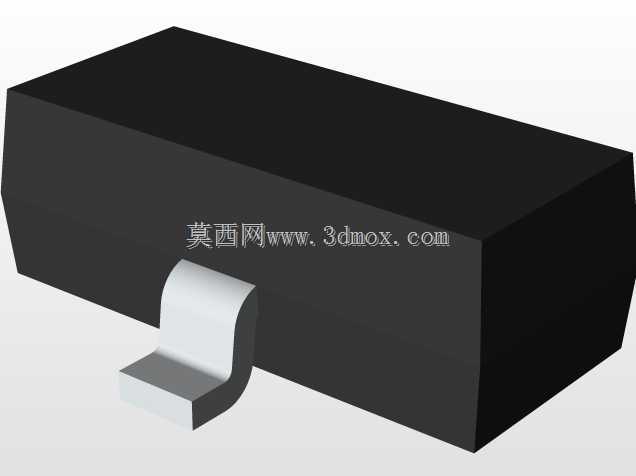

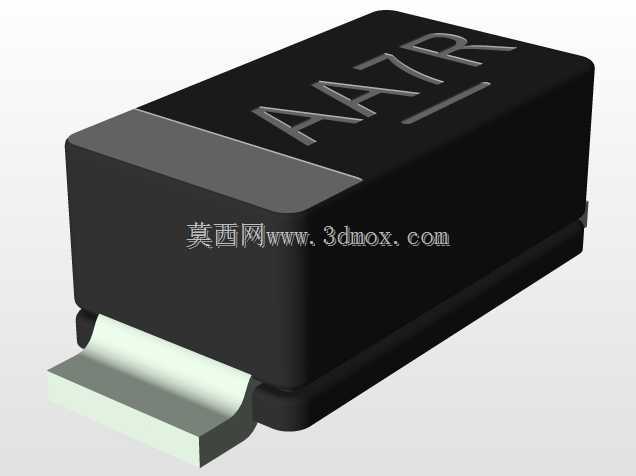

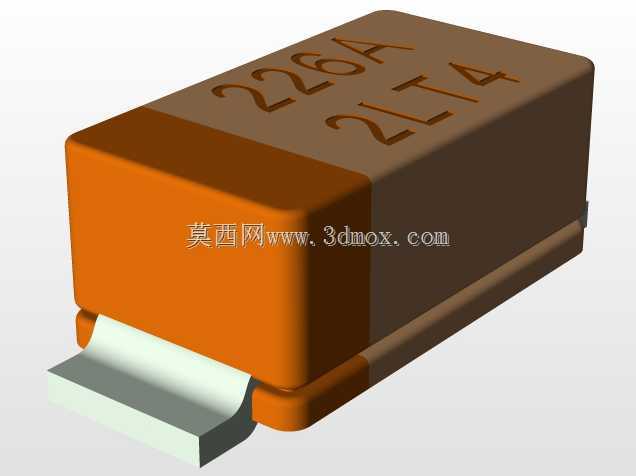

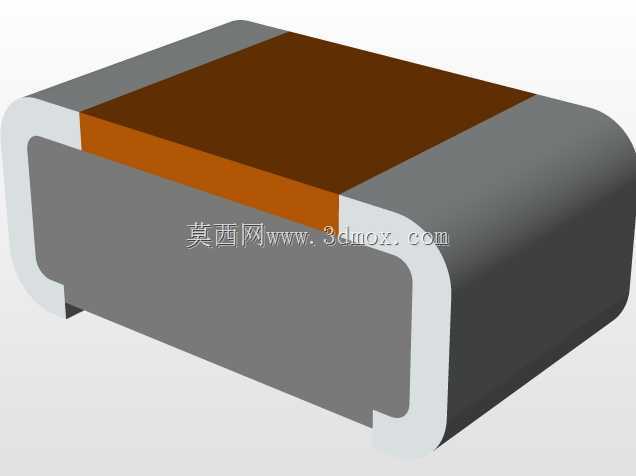

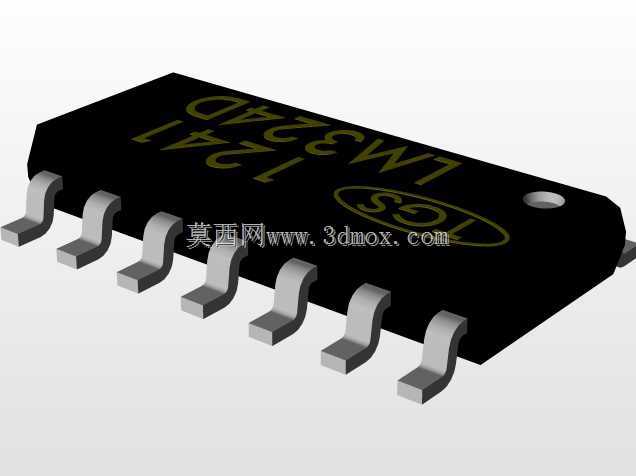

　　从功能特性上拆解，这块模块集成了热释电红外感应探头、信号调理运算电路、电源稳压回路、灵敏度调节预留位，板载的运算芯片负责把探头采集到的微弱红外热释电信号做放大、滤波、阈值比较，最终输出可直接被主控IO口读取的高低电平信号，不需要额外外接信号调理电路，对于整机开发来说能减少不少外围电路的设计工作量。PCB采用FR-4环氧玻纤基材，板厚1.6mm，表面做喷锡工艺处理，所有阻容件、芯片都采用表贴封装，四个角预留了直径3.2mm的安装固定孔，孔位做了金属化包边处理，既可以用M3螺丝直接锁附在设备内部的安装柱上，也可以通过排针排母插接在主控板上，安装方式的适配性比较灵活。

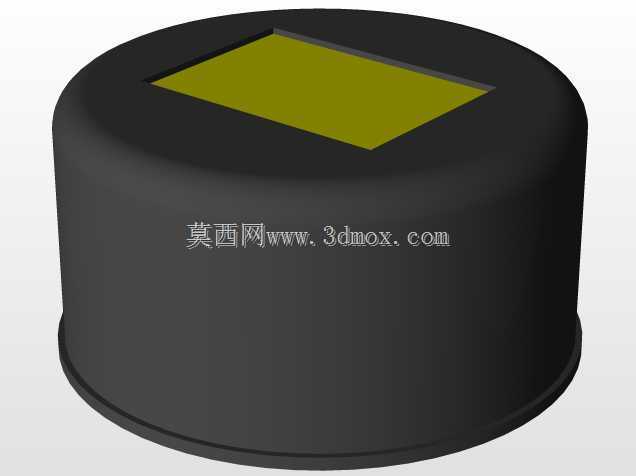

　　设计这类传感模块的时候，首先要考虑的是热释电探头的视场角不被板上其他高器件遮挡，所以布局的时候把感应探头布置在板边的开阔位置，周边的电解电容、稳压芯片、接插件都做了高度管控，最高的元件高度不超过8mm，避免遮挡探头的感应视场。其次是信号回路的抗干扰设计，模拟信号走线和电源走线做了分区处理，运算芯片的反馈电阻、滤波电容都紧贴芯片引脚布置，减少走线长度带来的信号干扰，电源输入端预留了π型滤波的焊位，可根据实际供电的纹波情况选择是否贴装滤波元件，应对不同供电环境下的稳定性需求。板边预留的灵敏度调节焊盘，可以外接可调电阻调整感应阈值，适配不同安装距离、不同探测范围的使用场景，比如用在近距离桌面唤醒的场景就把灵敏度调低，用在走廊大空间探测的场景就把灵敏度调高。

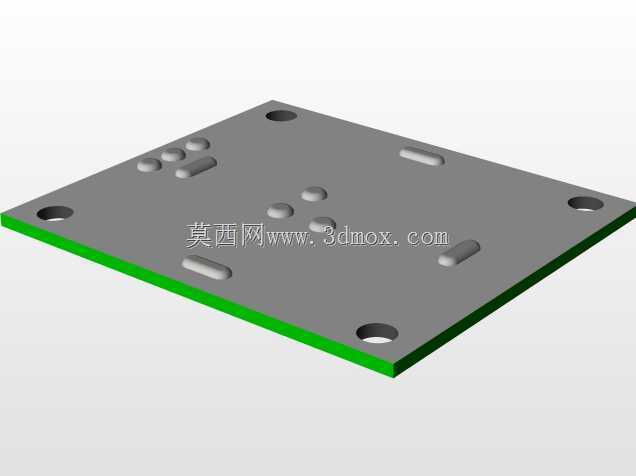

　　安装边界方面，模块整体外形为矩形，长宽尺寸控制在常见的20mm30mm规格区间，安装孔中心距按照标准的15mm25mm设计，能兼容市面上绝大多数通用传感模块的安装位，替换旧款直插模块的时候不需要重新改主控板的安装孔位，直接替换就能完成硬件升级。焊接的时候要注意，热释电探头的耐温上限比较低，回流焊的温区要严格按照表贴元件的温度曲线设置，峰值温度不要超过260℃，高温持续时间控制在10秒以内，避免高温损坏探头的热释电晶元。另外模块安装的时候要尽量远离设备内部的发热元件，比如电源模块、功率电阻、发热芯片这些热源，至少保持10mm以上的间距，避免热源的温度辐射干扰探头的探测精度，导致误触发或者感应距离缩短。

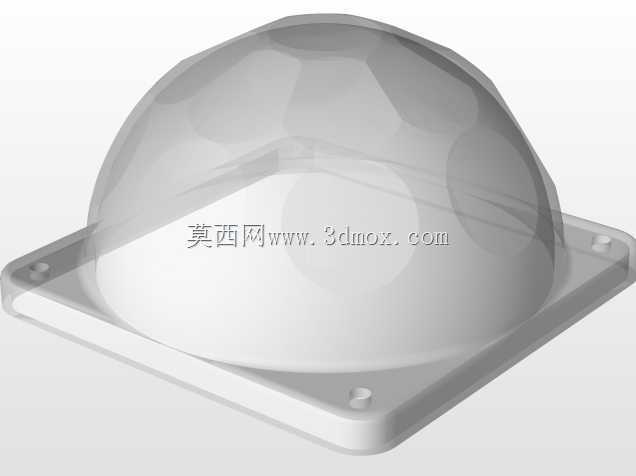

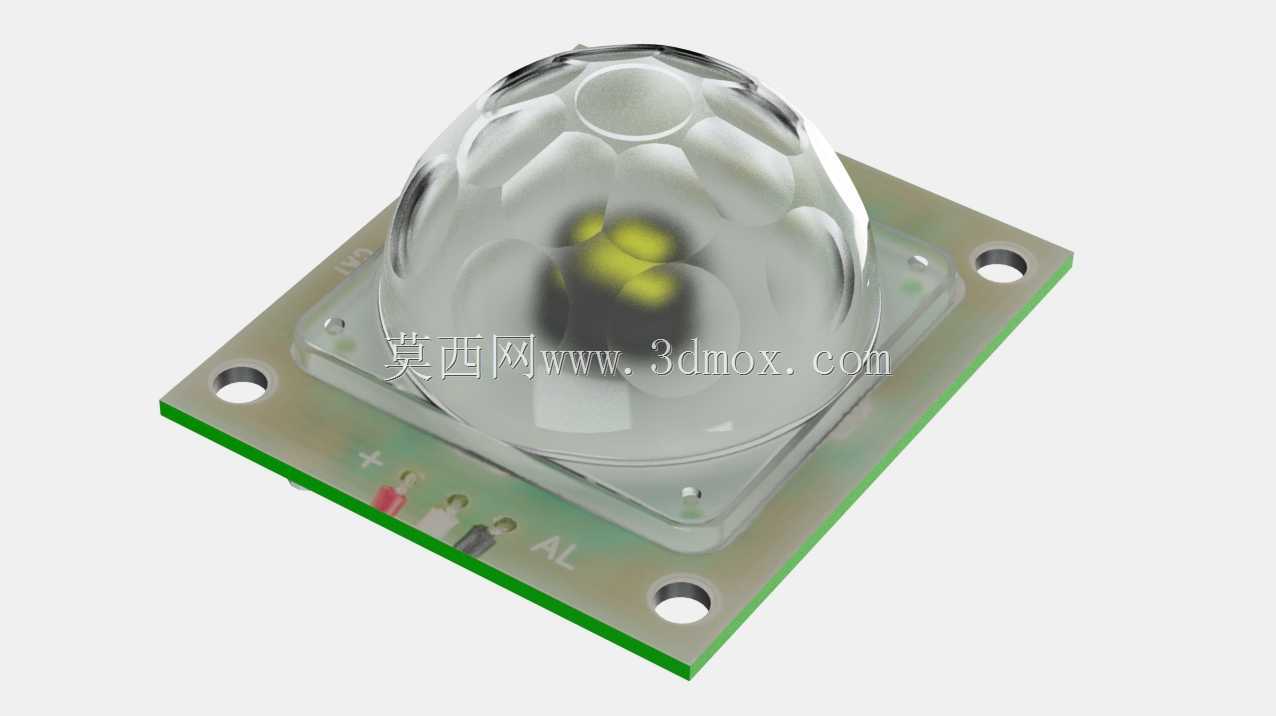

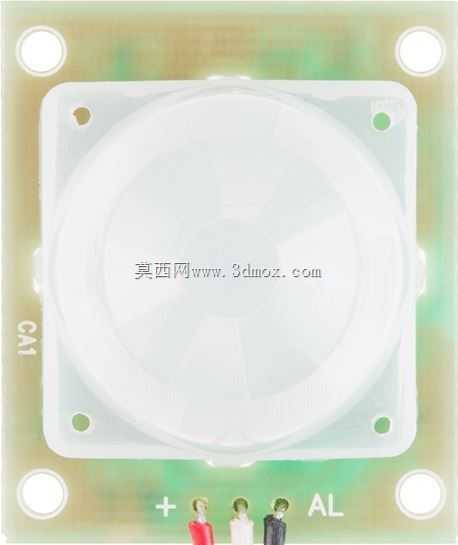

　　很多工程师做整机结构设计的时候，会在模块外面加一层菲涅尔透镜来扩大感应角度和探测距离，这时候要注意透镜的焦点要和探头的感应中心对齐，偏差不要超过1mm，否则会导致感应范围出现盲区，透镜和探头之间的距离要按照透镜的焦距参数来设置，不要随意调整间距，不然会让感应灵敏度出现大幅衰减。这块PCB的布线特意把信号输出引脚布置在板边一侧，方便和主控板做接线连接，电源引脚和地引脚相邻布置，减少电源回路的走线长度，降低电源纹波对信号的影响。板上的状态指示灯预留位可以根据需求贴装，调试的时候用来指示感应触发状态，量产的时候可以不贴，降低物料成本。

　　从实际量产的角度看，这种全贴片设计的模块，所有元件都能通过SMT设备一次性贴装完成，不需要后续手工补焊元件，生产效率比混合封装的模块高40%以上，而且贴片元件的焊接一致性更好，长期使用的抗振动性能也优于直插元件，适合用在有一定振动要求的设备上，比如壁挂式安装的安防设备、移动类的智能硬件产品。模块的静态功耗控制在微安级别，用电池供电的低功耗设备也能直接搭载，不需要额外做电源关断控制，能延长电池的更换周期。
