3400毫米规格工业框架式柜体支撑结构

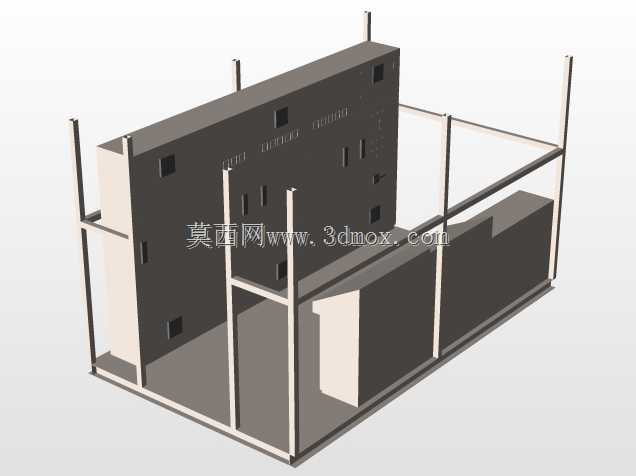

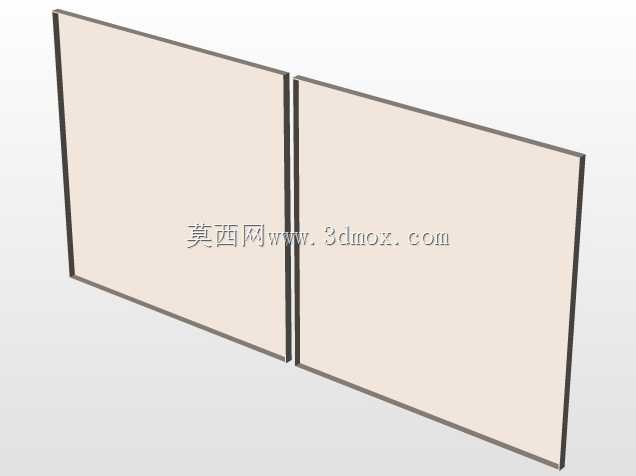

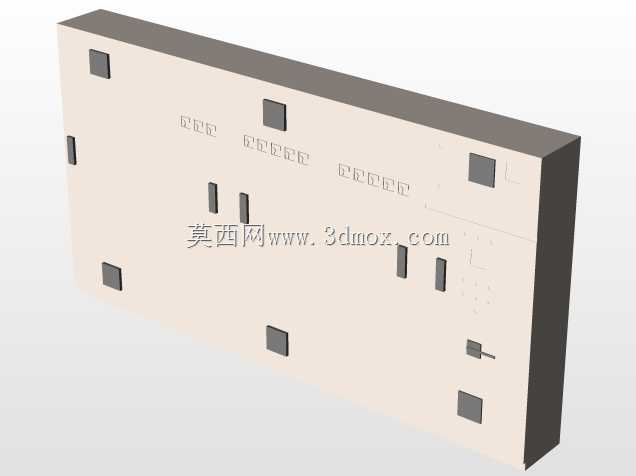

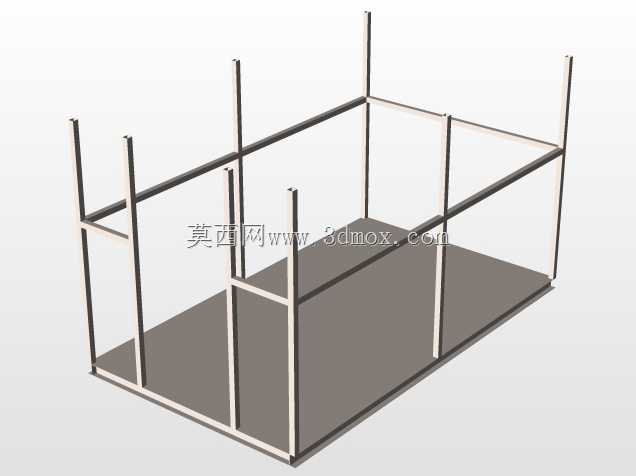

该结构件在工业现场多作为电控柜体、工艺隔断、设备侧装支撑的承载基体使用，常见于车间生产线旁的工位集成、中小型设备的外围防护框架搭建场景，可适配多类面板挂载需求，为后续安装电气元件、操作面板、防护挡板预留了充足的安装面。从设计逻辑来看，整体采用方管型材作为主支撑立柱，横向通过同规格型材做拉接加固，底部设置整圈围边作为落地承载基准，立柱向上延伸超出柜体主体的部分，可用于后续吊装对接、顶部走线架安装或是防护顶棚的固定，无需额外焊接延伸支架，减少现场二次加工的工作量。主体安装面板上预先开设了多组不同规格的方孔、长圆孔，对应常规工业按钮、指示灯、接线端子排、小型仪表的安装尺寸，开孔位置避开了内部型材的支撑筋位，避免后期装件时出现干涉，面板与框架采用内嵌式安装，边缘做折边处理提升整体刚性，减少薄钣金的共振变形问题。整体外形的长度边界控制在3400毫米，适配大多数车间通道旁的设备安装预留空间，落地后底部可通过膨胀螺栓与地面固定，立柱侧面预留的通孔可用于相邻框架单元的拼接，多组同规格结构可快速拼接成长条形的工位隔断或是生产线旁的柜体组。结构内部预留的空腔可走布线槽、安装小型气动元件或是储物隔层，下部突出的挡边可避免车间内的小件杂物、工具滑入柜体底部，同时也能遮挡底部的接线空隙，提升现场整洁度。建模过程中对型材的拼接处做了贴合处理，所有焊接位置预留了合理的焊接收缩余量，面板开孔的位置公差按照通用钣金加工的IT13级精度设定，既满足常规加工的成本控制要求，也能保证后续外购标准件的顺利装配，无需现场扩孔修正。框架的受力点经过校核，主立柱的型材壁厚满足单侧挂载50kg面板的承重要求，横向拉筋的位置设置在柜体高度的三分之一和三分之二处，有效避免长跨度框架的侧向变形，即使在车间有叉车通行带来的地面振动场景下，也能保证整体结构的稳定性，不会出现面板松动、元件移位的问题。
