离心式GPU散热冷却风扇结构设计

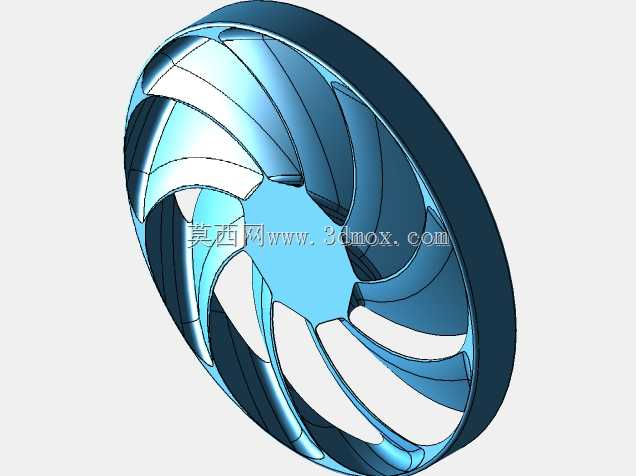

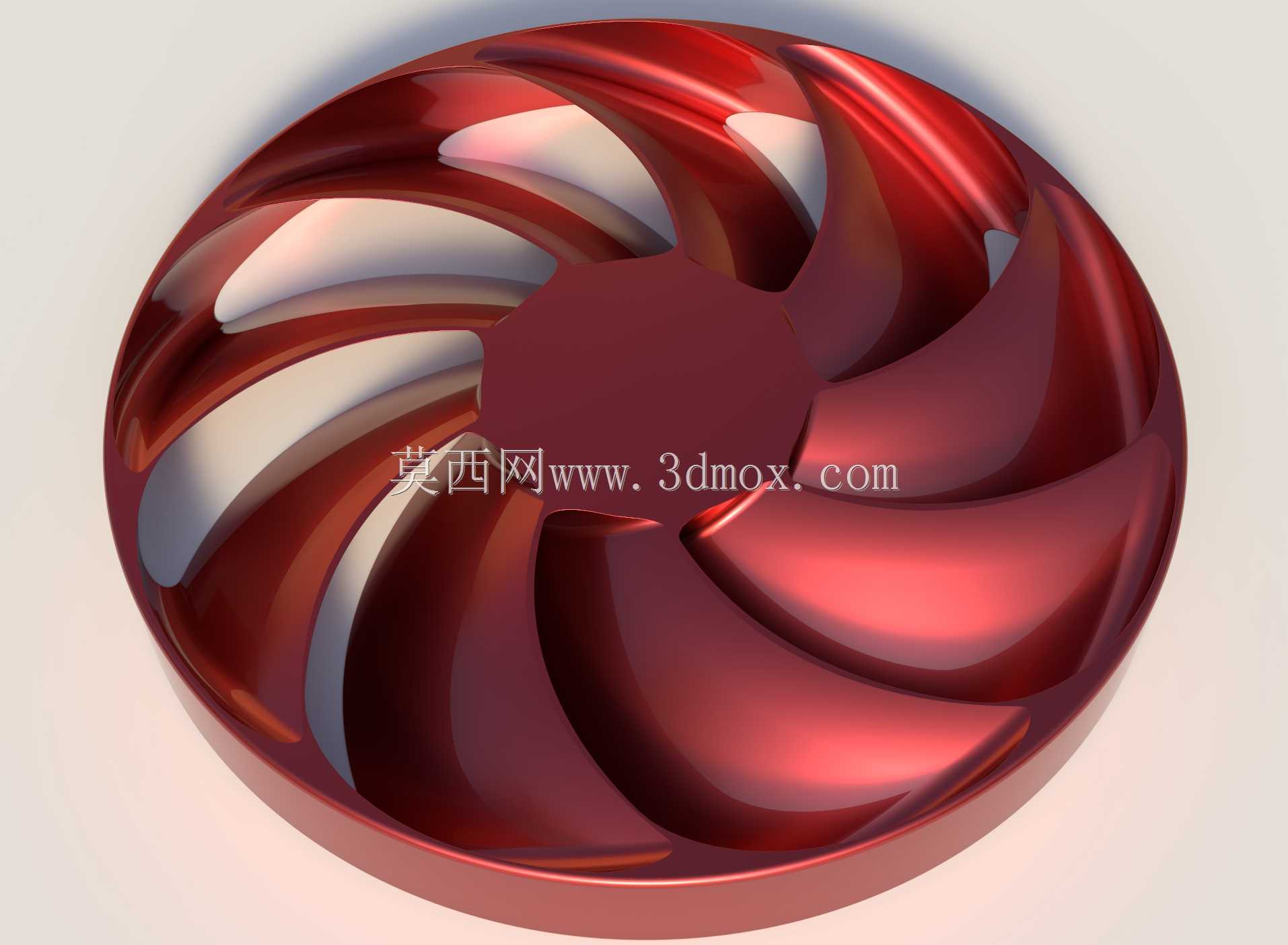

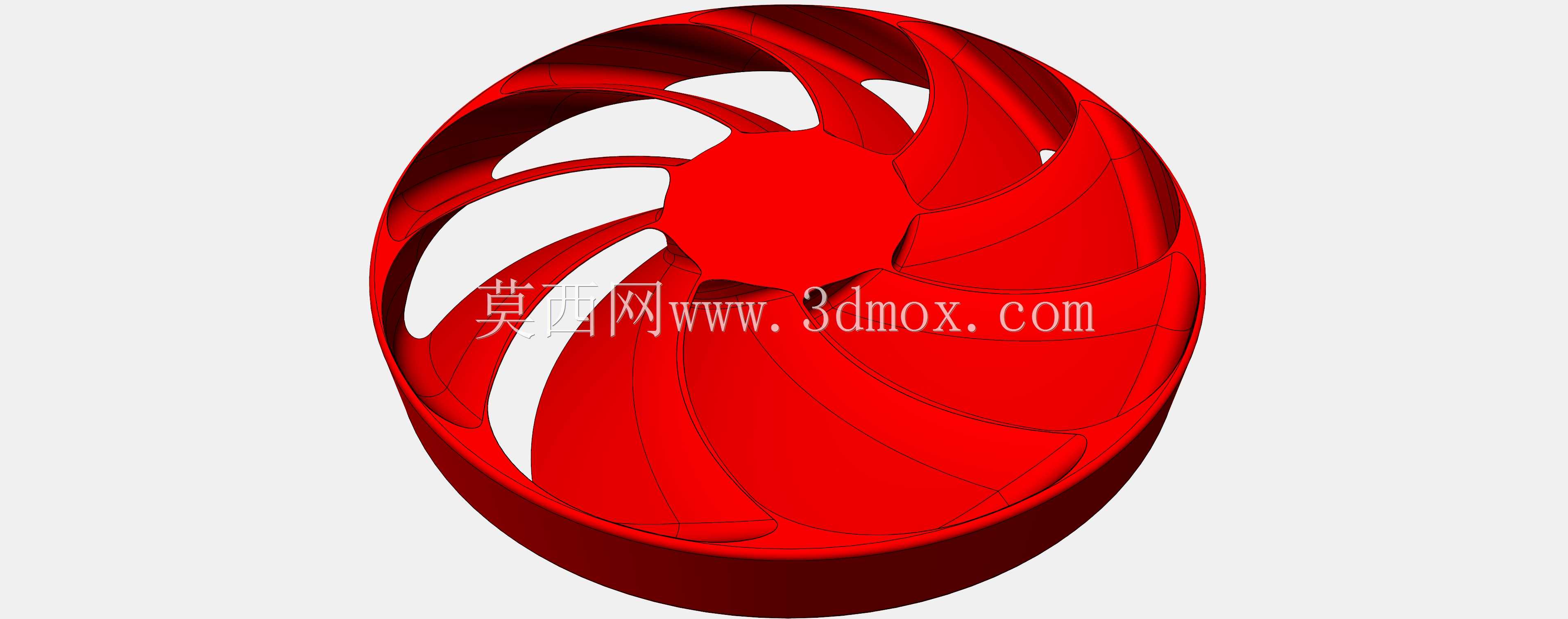

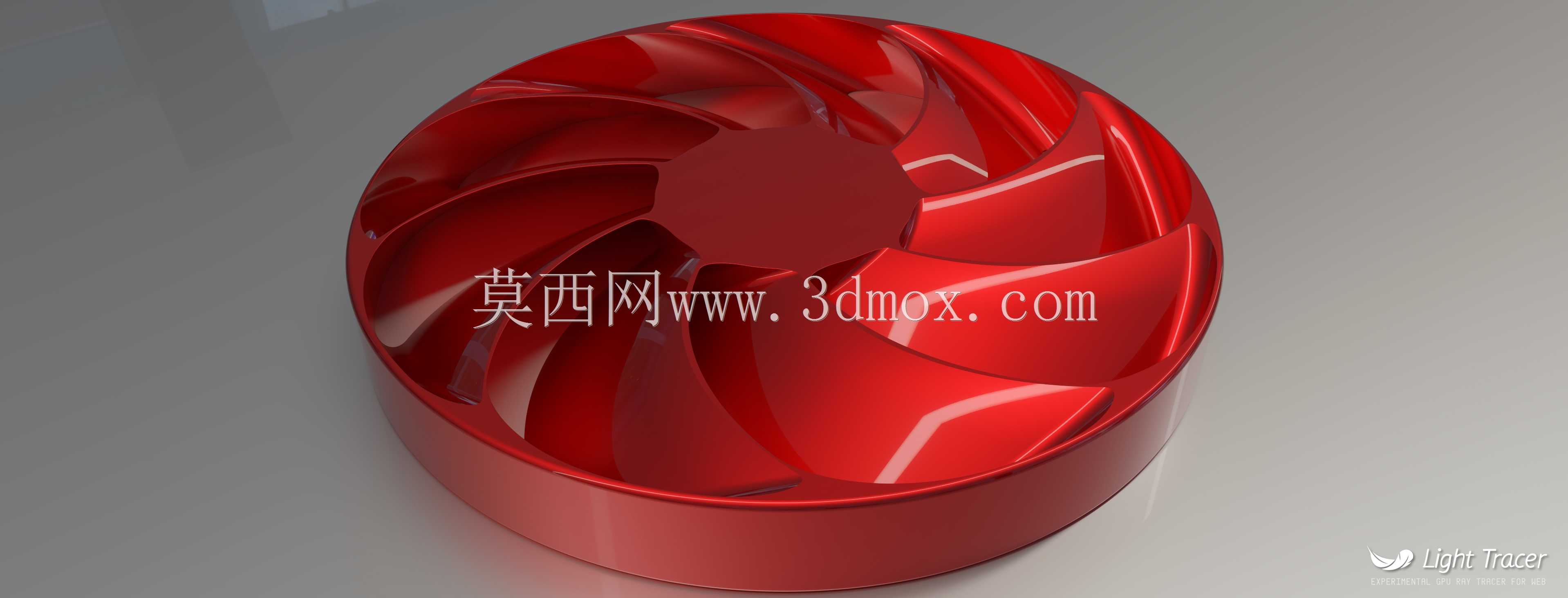

这款离心式冷却风扇主要面向桌面级独立显卡的散热场景，是显卡散热模组里负责主动气流输送的核心部件，日常工作时需要将GPU核心、显存、供电元件传导到散热鳍片上的热量快速带出机箱，避免高负载工况下芯片过热降频甚至触发硬件保护。从结构设计来看，整体采用一体式离心叶轮布局，叶片采用大曲率后倾设计，这种叶片构型能在有限的轴向空间内获得更高的风压输出，适配显卡鳍片密集、风阻较大的散热通道特性，相比普通轴流风扇，更适合克服鳍片阵列带来的沿程阻力，让气流能够完整穿透整个散热鳍片组，避免出现鳍片边缘漏风、核心区域风量不足的问题。叶轮外圈设置了整圈围边结构，一方面可以减少叶片边缘的气流泄露，提升容积效率，另一方面也能在高速旋转时约束叶片形变，控制不同转速下的动平衡余量，降低运行时的振动与异音。设计过程中需要严格匹配显卡的安装边界，整体外径需要适配显卡散热模组的风腔尺寸，轴向高度不能超出显卡PCB到外壳的预留空间，中心的安装孔位要对应风扇电机的定子固定座，保证装配后叶轮与风腔内壁保留均匀的间隙，既不能间隙过大造成气流回流损失，也不能间隙过小导致旋转时出现擦碰。叶轮的叶片数量经过气流仿真优化，在保证足够过流面积的同时，错开了电机运转的固有频率区间，避免高转速下出现共振噪音。进风侧采用中心开放式进风结构，气流从叶轮中心区域进入后，在叶片的带动下沿径向加速甩出，顺着风腔导向吹向散热鳍片，这种流道设计能让气流在鳍片表面形成更均匀的流速分布，避免鳍片局部区域出现散热死区。在实际选型适配时，这款风扇的安装孔位可以兼容多数公版及非公版显卡的散热模组固定位，叶轮的动平衡等级满足电脑硬件长时间高负载运行的可靠性要求，叶片表面的流线型过渡可以减少气流剥离带来的紊流噪音，在常用转速区间内能够兼顾散热效率与运行噪音表现，适合对显卡散热性能有较高要求的装机、硬件改装场景使用。
