台式机CPU轴流散热冷却风扇结构设计

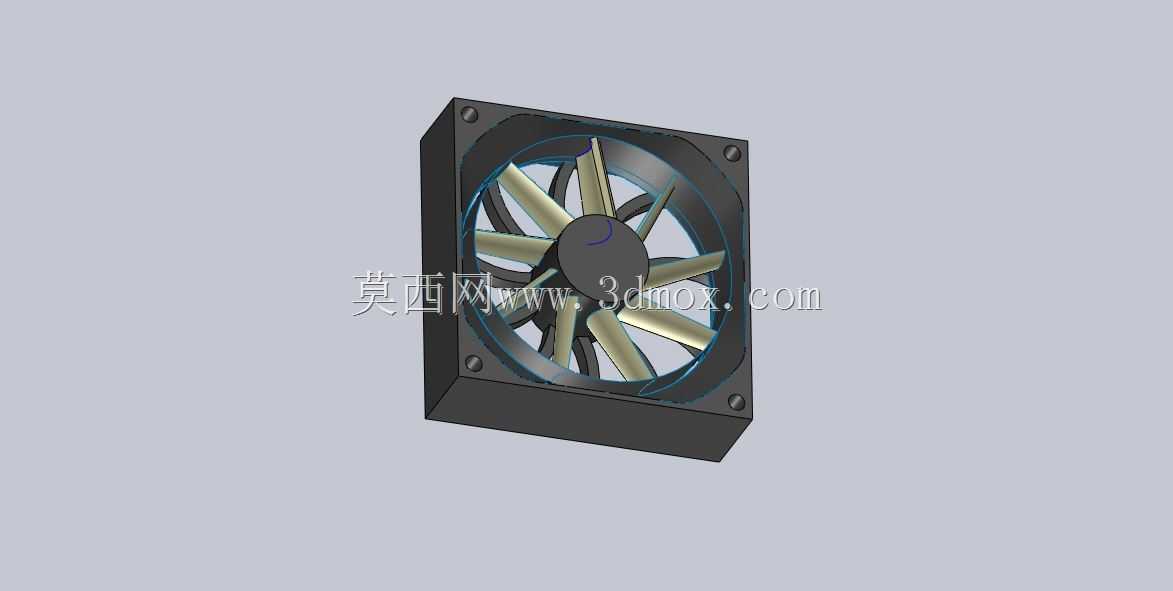

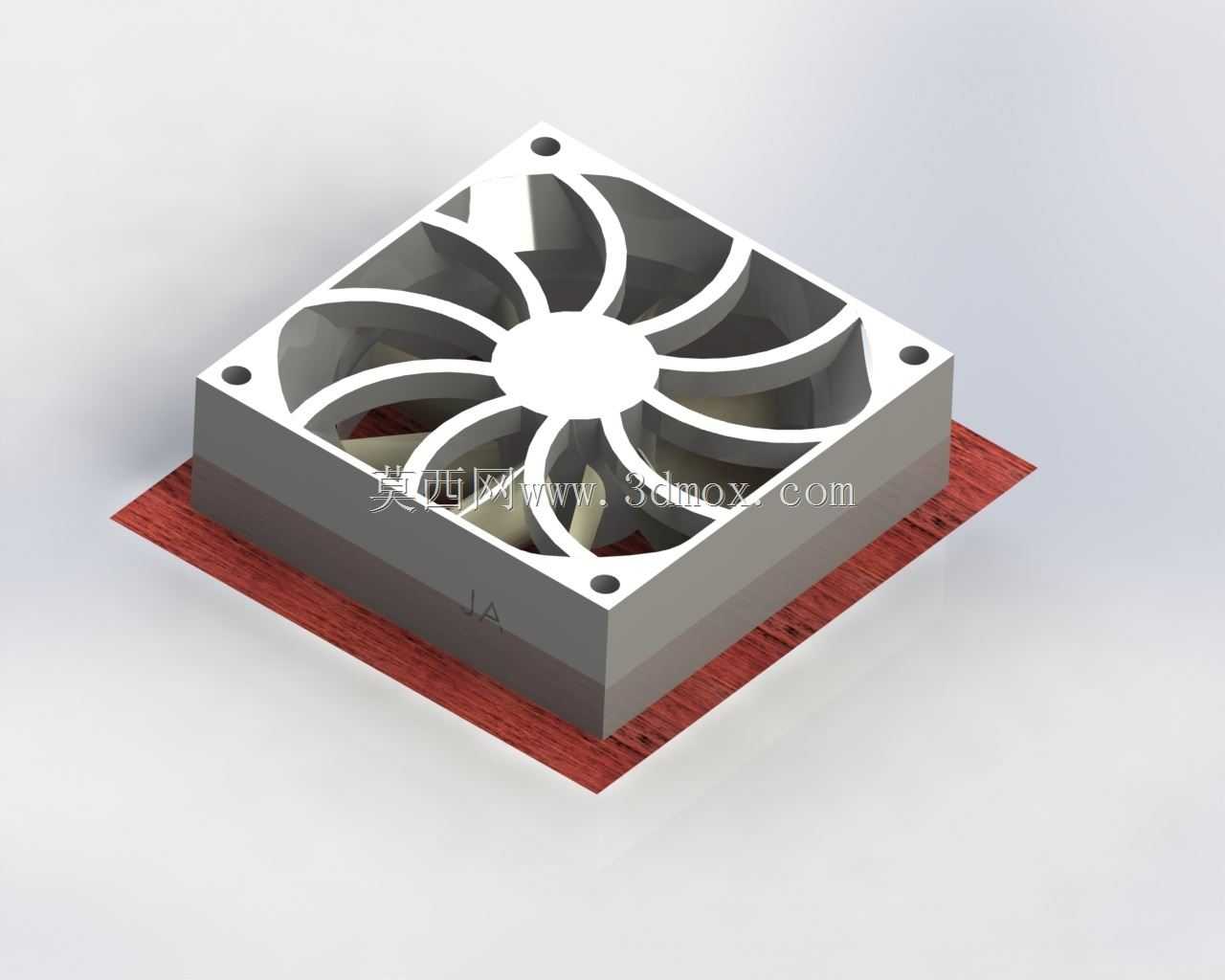

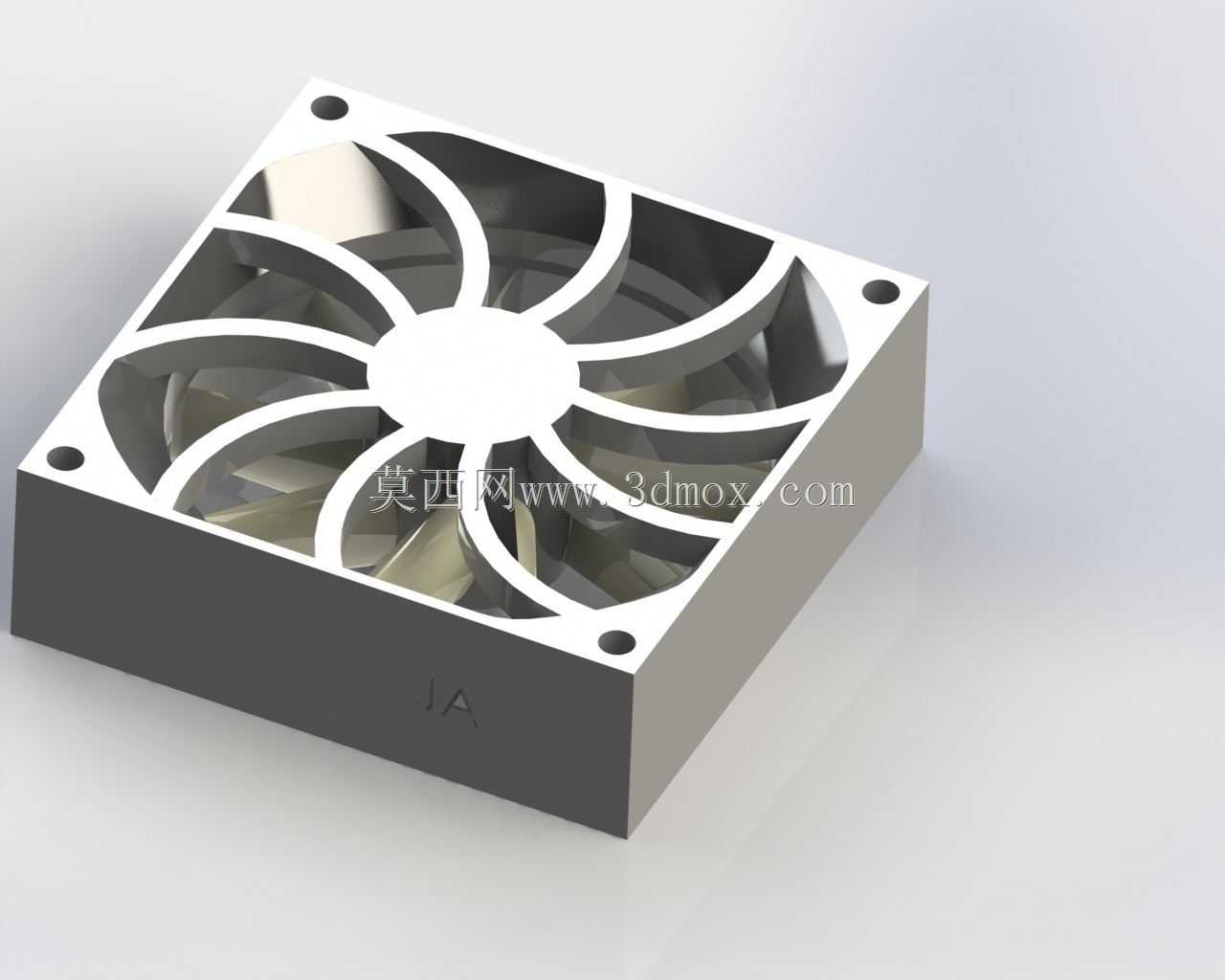

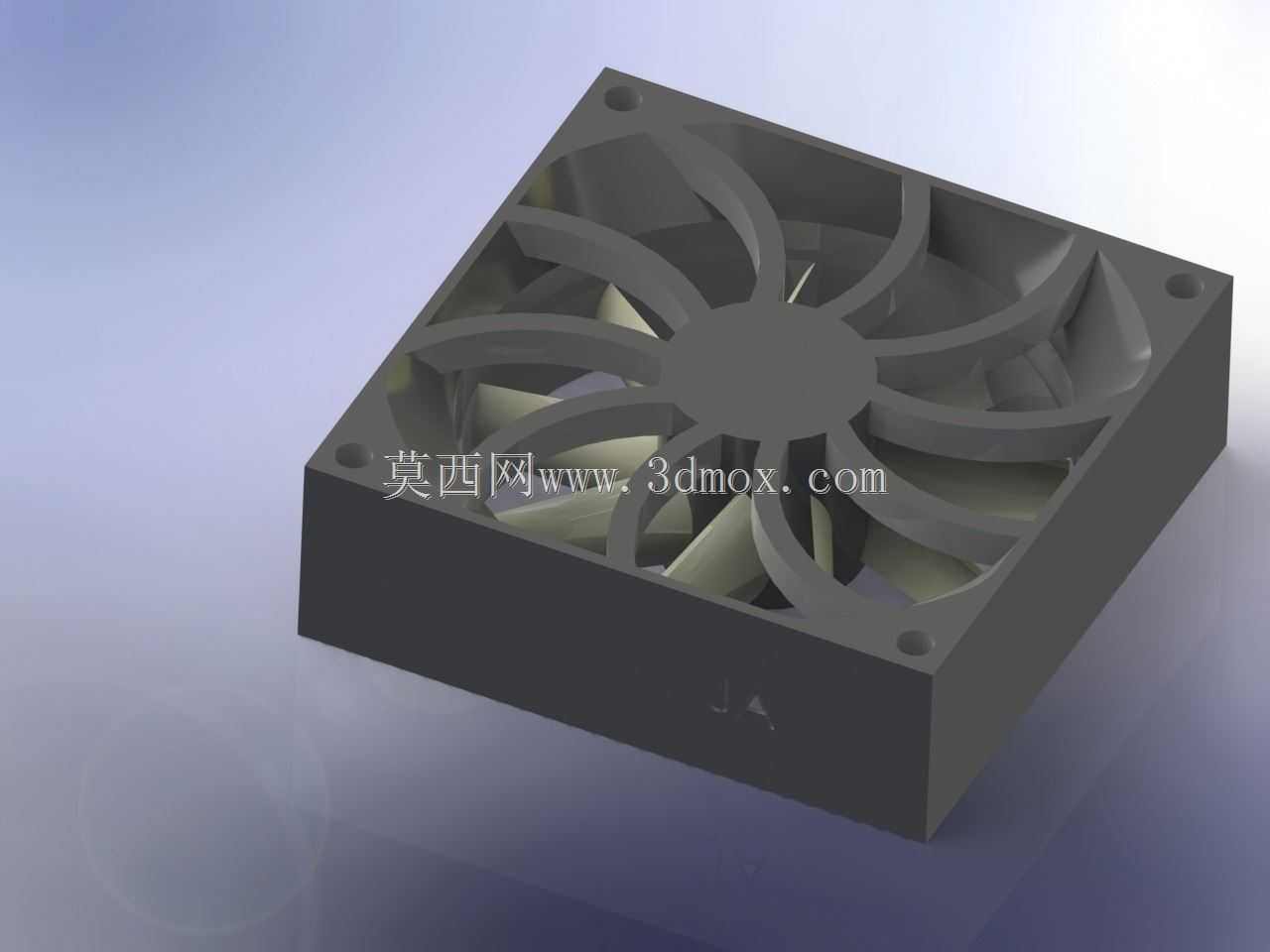

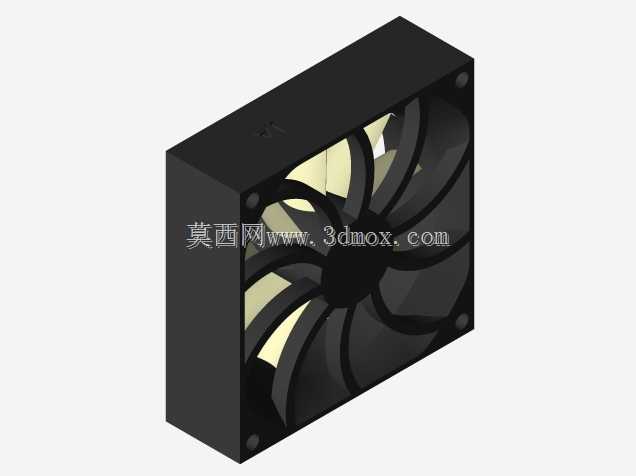

日常做PC硬件散热结构选型时，这类方形轴流冷却风扇是最常见的风冷散热核心部件，主要作用是通过定向气流带走CPU工作时传导到散热鳍片上的积热，避免处理器因温度过高触发降频、过热保护甚至硬件损坏，除了台式机CPU散热场景，同结构的风扇也广泛用在机箱通风、服务器散热模组、工控机硬件散热、小型电子设备主动风冷等场景，只要是需要小空间定向送风带走局部热量的位置，这类结构的风扇都有很高的适配性。从结构设计来看，这款风扇采用标准方形外框设计，四个角预留了沉头安装孔，安装时可以直接通过螺丝固定在散热鳍片或者机箱预留位上，外框的厚度和边长都遵循通用PC硬件的安装尺寸规范，不会和内存、显卡等周边硬件产生安装干涉，适配绝大多数主流台式机的CPU散热安装边界。扇叶采用不等距弧形曲面设计，这种叶型设计的核心考量是在相同转速下获得更高的送风效率，同时打散扇叶转动时的周期性气流脉动，降低运行时的风切噪音，扇叶的前缘做了切角处理，能减少进气端的气流紊流，提升进气效率，轮毂位置做了圆弧过渡，引导气流从中心向四周均匀扩散，避免中心区域出现气流死区。外框的内侧做了微导风槽设计，能约束气流的流向，减少扇叶边缘的气流回流损失，让吹出的气流更集中地导向下方的散热鳍片，提升热交换效率。设计这类风扇结构时，首先要匹配对应的散热需求确定风量风压参数，再反推扇叶的角度、数量、曲面造型，同时要兼顾安装兼容性，外框的安装孔位、整体厚度、外形尺寸都要符合通用的硬件安装规范，避免出现装不上的问题，还要考虑运行时的动平衡，扇叶的重量分布要均匀，避免高速转动时产生震动，带动整个散热模组出现共振噪音。另外风扇底部和散热鳍片接触的位置，设计时要预留好缓冲垫的安装位，进一步隔绝震动传递，降低运行噪音。这类轴流风扇的结构看似简单，但每一处曲面、每一个尺寸的设计都直接影响散热效率、运行噪音和安装适配性，做三维建模时需要反复调整扇叶的曲面参数，模拟气流走向验证送风效果，同时核对安装边界尺寸，确保和周边硬件的兼容性，才能做出符合实际使用需求的结构。
