40毫米规格PC散热轴流风扇结构设计

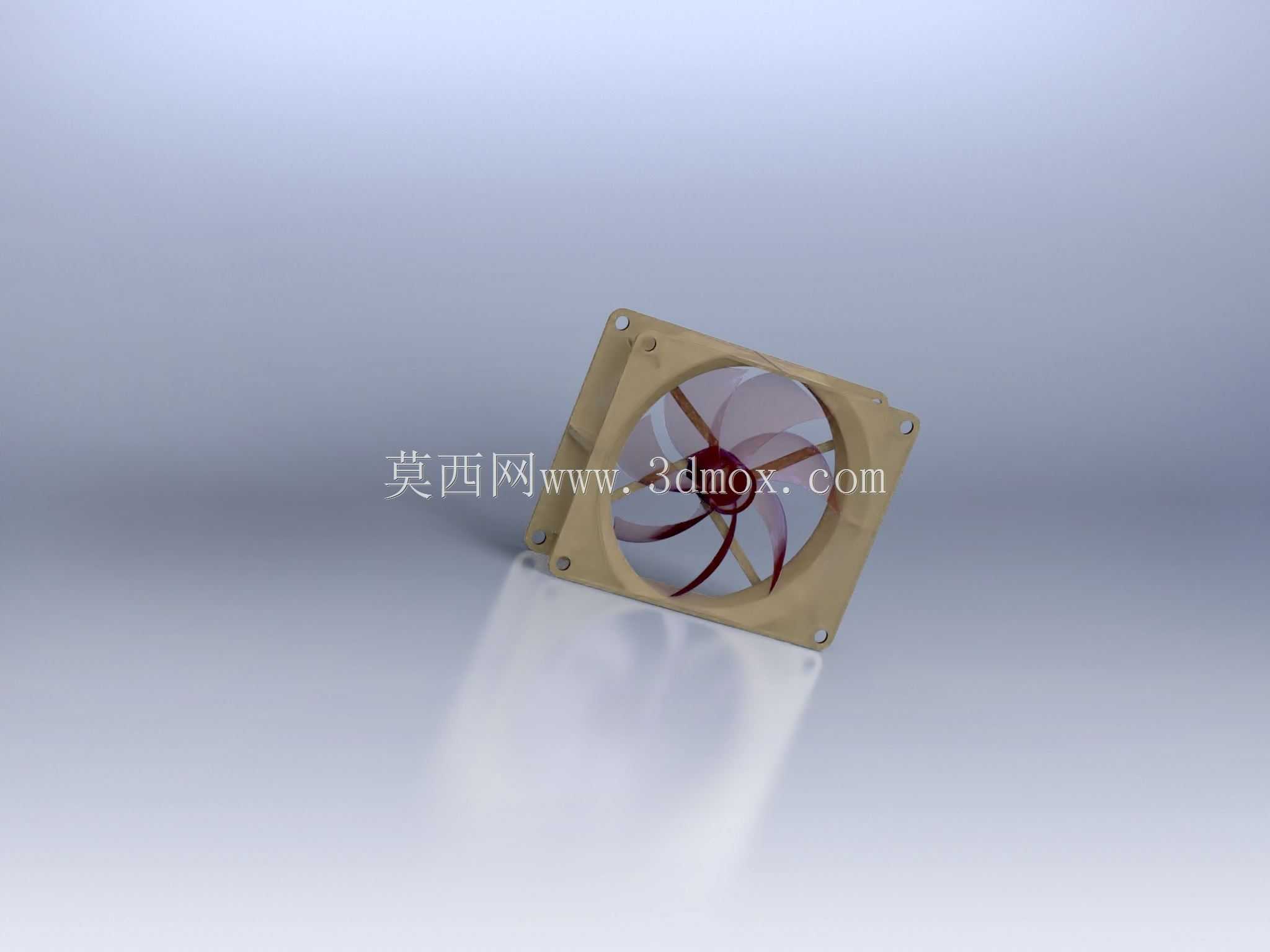

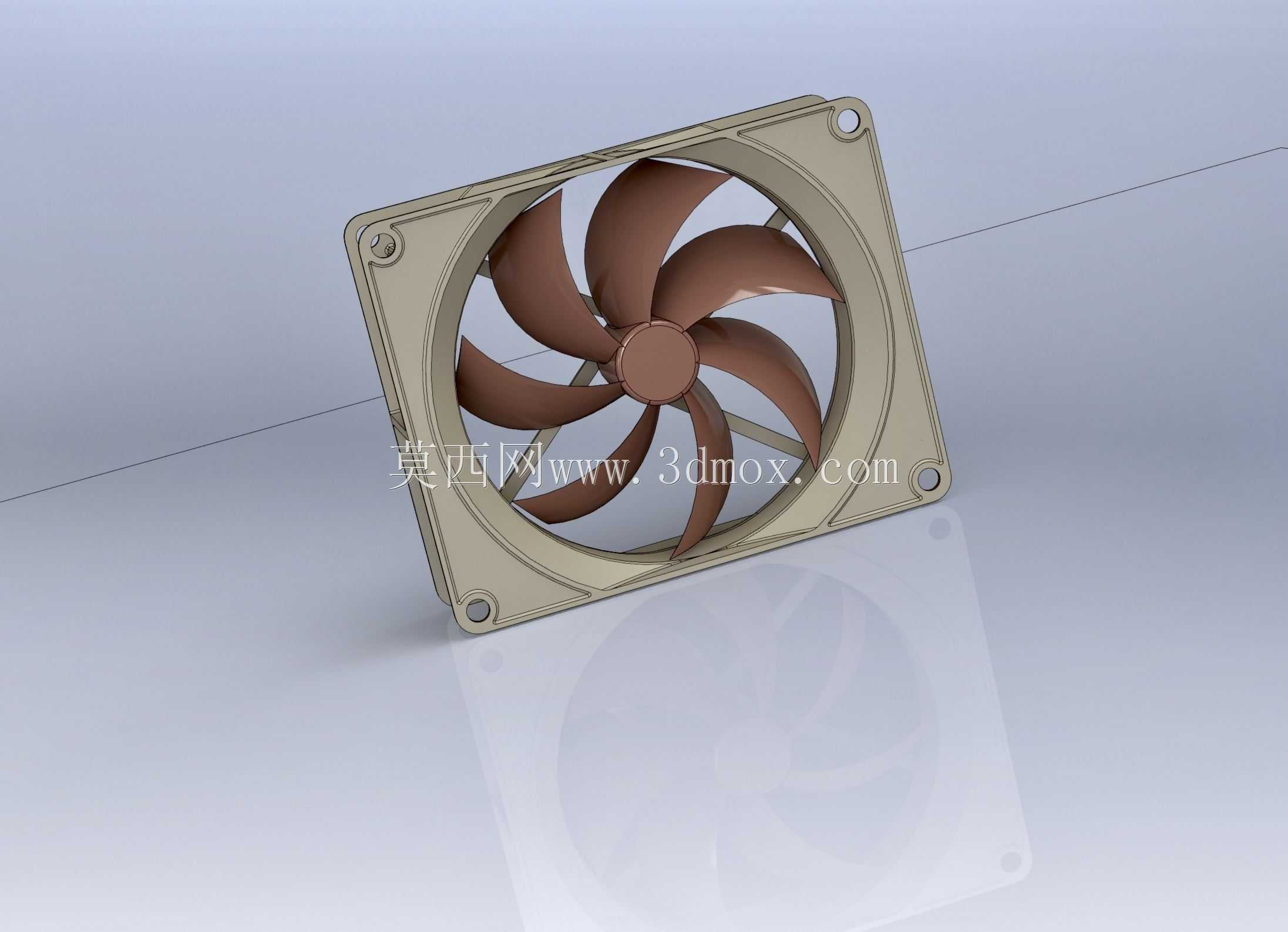

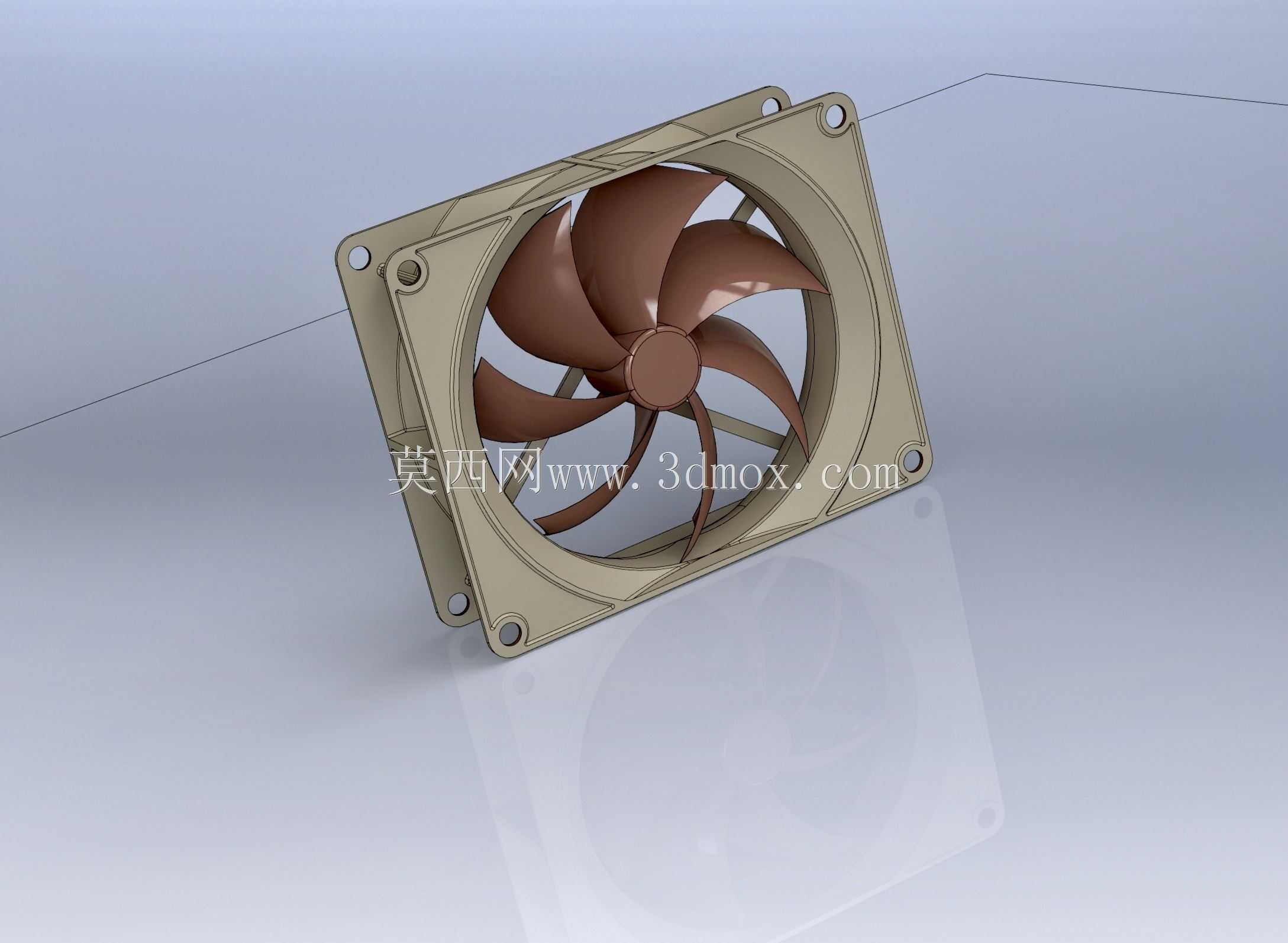

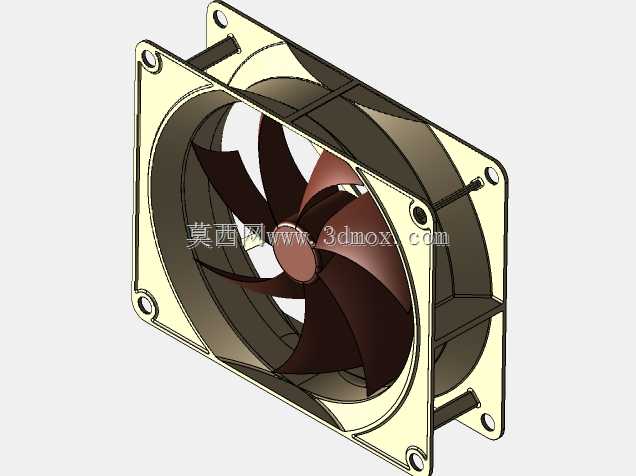

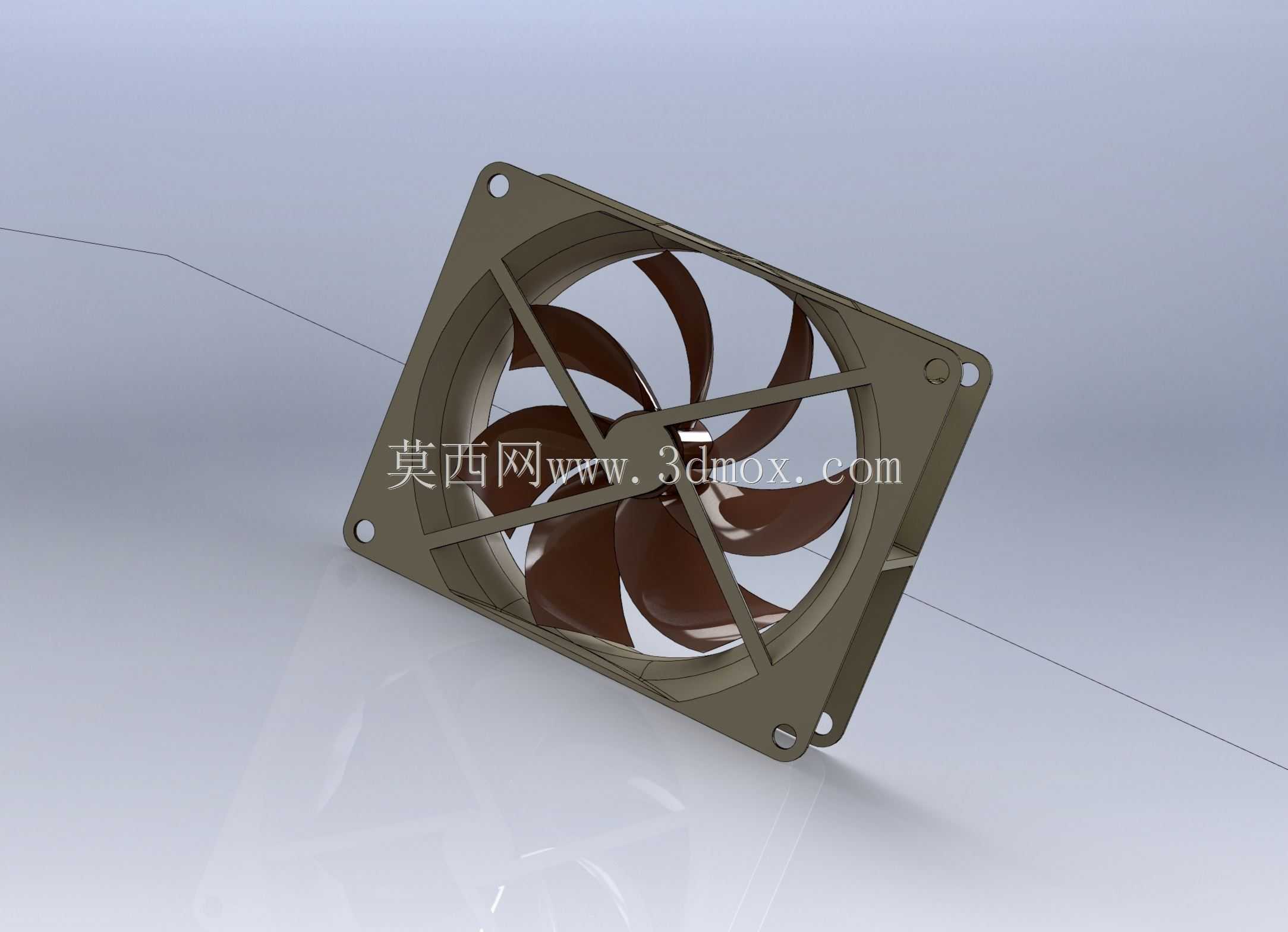

这款40毫米边长的方形轴流风扇，是桌面计算设备、紧凑型工控机柜风冷散热体系里的核心送风部件，日常选型中常被用于小空间热源的定向风冷场景。从结构设计逻辑来看，外框采用带安装孔的一体式方形注塑结构，四个角预留的标准安装孔位完全匹配ITX主板、紧凑型机箱、小型工控机柜的通用安装孔距，安装时无需额外定制转接支架，直接通过标准螺丝即可完成固定，安装边界完全遵循40毫米方形风扇的行业通用规范，不会出现与周边内存、供电线材、硬盘架等部件的干涉问题。扇叶采用七片大曲率后倾式设计，这种叶型的设计思路是在有限的转速区间内，尽可能提升轴向送风的风压，避免因为安装位靠近CPU散热鳍片、机柜通风网孔时风阻过大导致送风量衰减，同时叶型边缘做了切角优化，能够降低扇叶高速切割空气时产生的涡流噪音，适配桌面设备对运行噪音的控制要求。扇框与扇叶的配合间隙控制在极小的公差范围内，既保证扇叶转动时不会与外框产生剐蹭，也能减少间隙处的气流回流损失，提升整体送风效率。在实际应用场景中，这类小尺寸风扇既可以直接固定在CPU塔式散热器的鳍片侧作为主动送风部件，将冷空气吹过鳍片带走处理器工作产生的热量，也可以安装在紧凑型PC机箱的进风、出风位构建机箱内部的风道循环，还能部署在小型工控机柜的通风面板处，为柜内的嵌入式主板、IO模块、小型电源模块提供持续的冷空气供给，避免密闭空间内热量堆积导致元器件工作温度超标。从结构建模的细节来看，扇框中部的轮毂位置做了圆弧过渡，能够引导气流平滑进入扇叶做功区域，减少入口处的气流紊流；外框的侧边做了薄型化处理，在保证结构强度的前提下尽可能压缩自身厚度，适配小机箱内部局促的安装空间，不会挤占其他硬件的安装位置。这类风扇的结构设计完全围绕小空间散热的实际需求展开，没有冗余的结构设计，所有的造型细节都服务于送风效率、安装兼容性、运行稳定性这三个核心指标，建模过程中需要严格把控安装孔的位置度公差、扇叶与外框的同轴度、扇叶的曲面曲率精度，才能保证最终生产出的成品动平衡达标，运行时不会出现异常震动，长期工作的可靠性满足消费电子与工业工控场景的使用要求。
