推拉式U盘便携存储设备结构设计

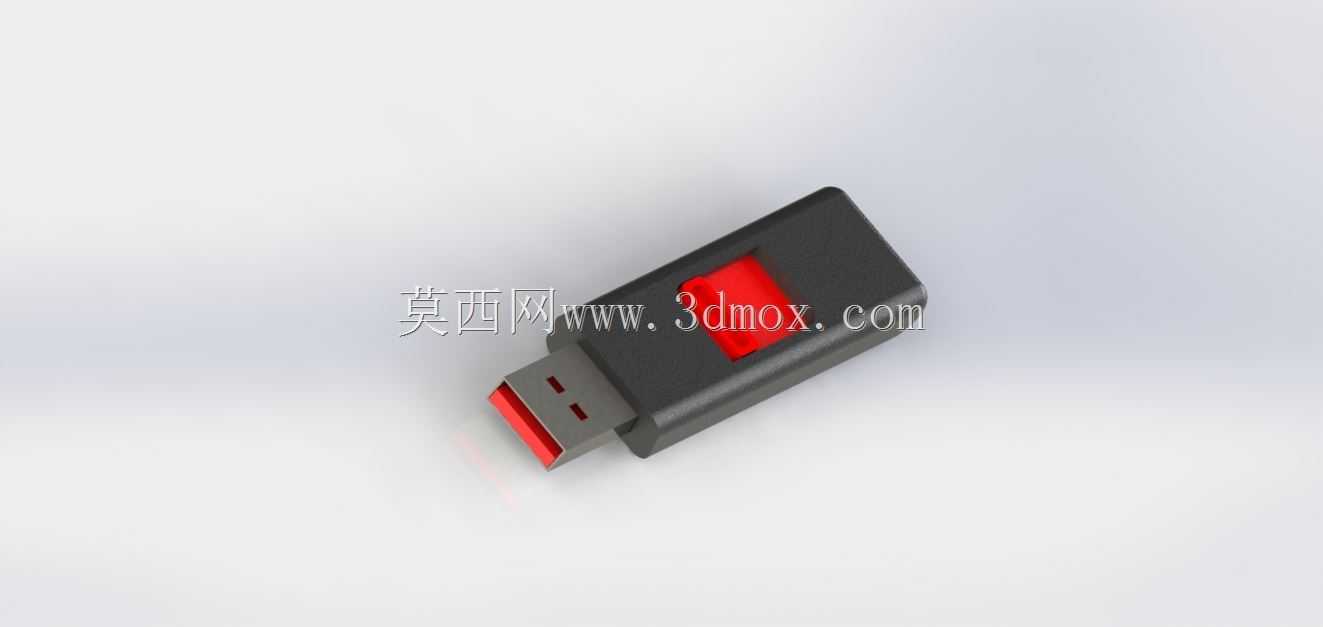

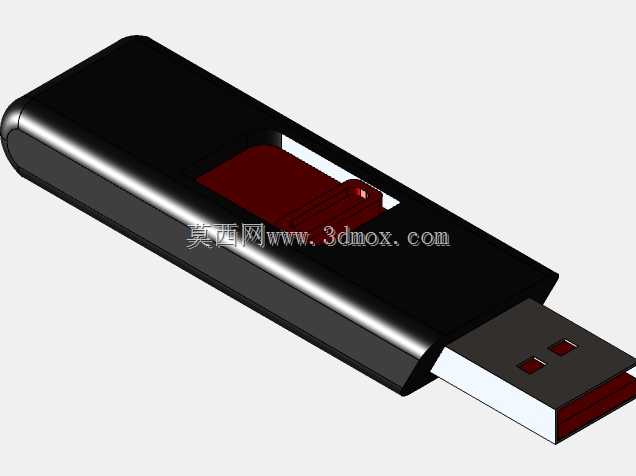

日常办公场景中，这类推拉式U盘是跨设备传输小体量工程文档、调试参数文件的常用载体，无需额外携带保护帽的结构设计，能避免传统盖帽式U盘常见的盖帽丢失问题，适配车间调试工位、外勤勘测、日常办公等多场景的快速取用需求。从结构设计逻辑来看，该款U盘采用外壳内置滑轨的推拉方案，USB公头与内部滑块做一体化固定，外壳侧面预留的红色推块与滑块卡接，用户推动推块即可带动USB接头沿滑轨伸出或收回，推块滑动到两端行程位置时，依靠塑料壳体的弹性卡筋实现位置锁止，避免携带过程中接头意外滑出刮蹭其他物品。外壳采用上下盖扣合的装配方式，扣位沿壳体长边均匀分布，装配时无需额外螺丝固定，既可以提升产线装配效率，也能在后期维修时通过撬片沿合模线缝隙拆开，更换内部存储芯片或修复卡滞的滑轨结构。外形设计上整体采用圆角长方体造型，边缘做R2左右的圆角过渡，避免尖锐棱角划伤用户或刮坏背包内衬，整体长度控制在60mm以内，宽度20mm左右，厚度不超过10mm，插入台式机前置USB接口或笔记本侧边接口时，不会遮挡相邻的接口空间，满足多设备并排插接的安装边界要求。外壳表面做细磨砂纹理处理，既可以提升手持插拔时的摩擦力，避免手滑导致插拔不到位，也能减少日常使用中指纹残留与表面划痕，保持外观整洁度。内部PCB板的固定依靠壳体内部的定位筋实现，PCB板四周预留0.2mm的装配间隙，避免注塑件的尺寸公差导致装配压损板上元件，USB接头根部做台阶限位，伸出到位时台阶面与壳体端面贴合，承受插拔时的轴向力，避免力量直接传递到PCB板的焊盘位置导致焊点脱落。红色推块除了实现推拉操作的功能外，也通过色彩对比提升了产品的识别度，用户在堆满工具、文件的桌面上可以快速定位到U盘位置，减少寻找物品的时间损耗。这类结构的U盘在做三维建模时，需要重点验证滑轨的滑动行程与卡筋的干涉量，卡筋的凸起高度控制在0.3mm左右，既能保证足够的锁止力度，也不会因为卡接过紧导致推拉操作手感生涩，同时要模拟反复推拉上万次后的磨损量，确保长期使用后不会出现锁止失效、接头松垮的问题。
