15.6寸笔记本液晶显示器支撑底座结构

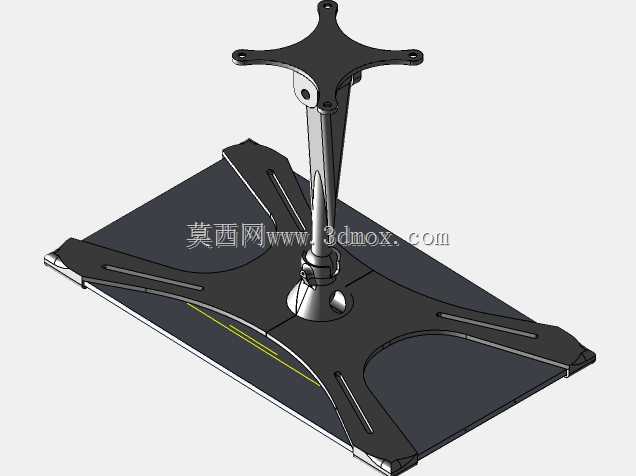

日常桌面办公场景中，不少用户会搭配外接显示器或抬高笔记本屏幕来优化坐姿，避免长期低头造成的颈椎劳损，这款支撑结构正是针对15.6寸规格的笔记本及同尺寸液晶显示器设计的桌面承载部件。从结构设计逻辑来看，底座采用四爪外扩的X型布局，四个支撑臂向外延伸出足够的支撑跨度，臂身开设长条形减重槽，在不降低底座整体抗倾覆能力的前提下，有效削减了结构自重，同时让底座视觉上更显轻薄，不会过多占用桌面视觉空间。底座中心的立柱采用变径流线型设计，下部与底座衔接处做了圆弧过渡的加强结构，避免应力集中导致的立柱根部断裂，上部连接标准VESA规格的四孔安装面板，孔位间距匹配常规15.6寸显示设备背部的安装孔位，无需额外转接件即可完成设备固定。立柱与底座的衔接部位内置旋转调节结构，可支持屏幕水平方向360度旋转调整，方便不同角度的观看需求，同时立柱的高度设定经过人体工学测算，安装完成后屏幕中心高度基本匹配用户端坐时的视线水平高度，无需额外垫高即可获得舒适的观看视角。安装边界方面，底座四爪的最大外扩尺寸控制在常规桌面的可用范围内，不会挤占键盘、鼠标的摆放空间，底座底部可搭配防滑胶垫，增大与桌面的摩擦力，避免触碰屏幕时底座出现滑移。安装面板的四孔位置做了沉头设计，固定螺丝安装后不会突出面板表面，保证屏幕背部与支架贴合平整，不会出现顶伤屏幕外壳的问题。整个结构的受力路径经过优化，屏幕的重量通过安装面板均匀传递到立柱，再经由底座四爪分散到桌面接触点，即使屏幕调整到前倾角度，整体重心依然落在底座支撑范围内，不会出现倾翻风险。针对桌面使用的常见场景，支架的棱角位置都做了小圆角钝化处理，避免用户磕碰受伤，臂身的开槽设计也可临时收纳小型线材，让桌面走线更整洁。这款支撑结构既可以单独承载15.6寸液晶显示器作为桌面显示支架使用，也可以搭配笔记本托盘承载同尺寸笔记本，实现屏幕高度的抬升，适配居家办公、工位桌面改造、小型工作室桌面搭建等多种使用场景，结构件的壁厚设定兼顾了强度与轻量化要求，可通过常见的桌面级3D打印设备制作成型，满足个人用户自制桌面配件的需求。
