多自由度舵机驱动教学用可3D打印机械臂

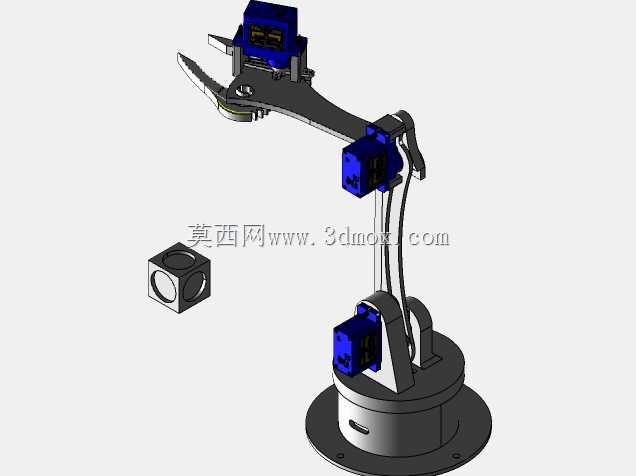

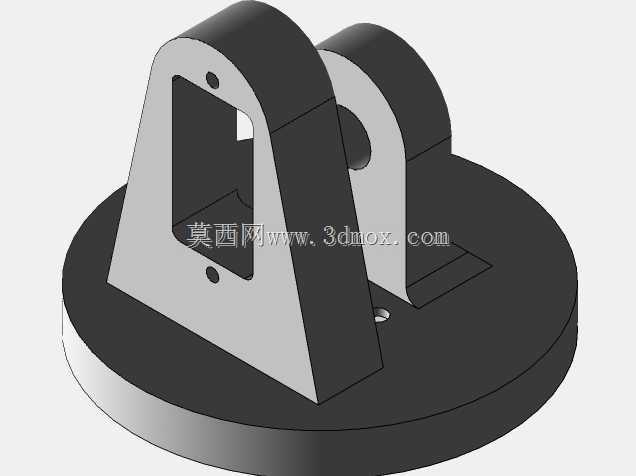

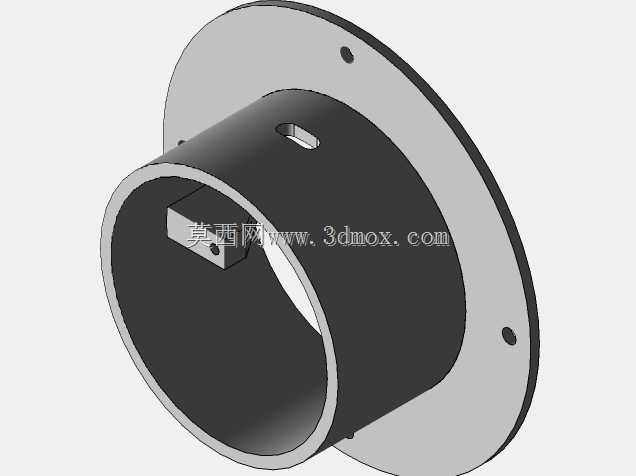

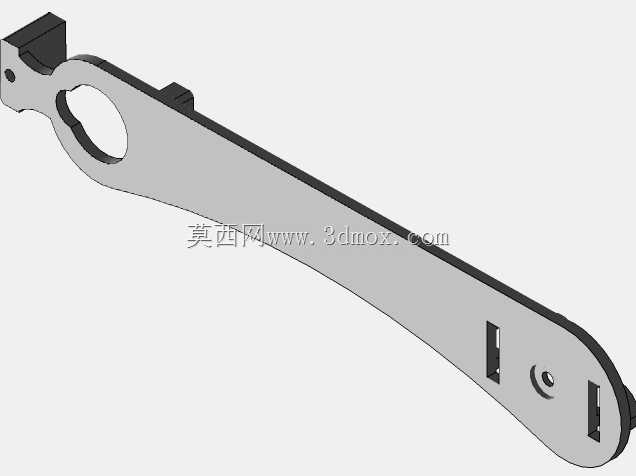

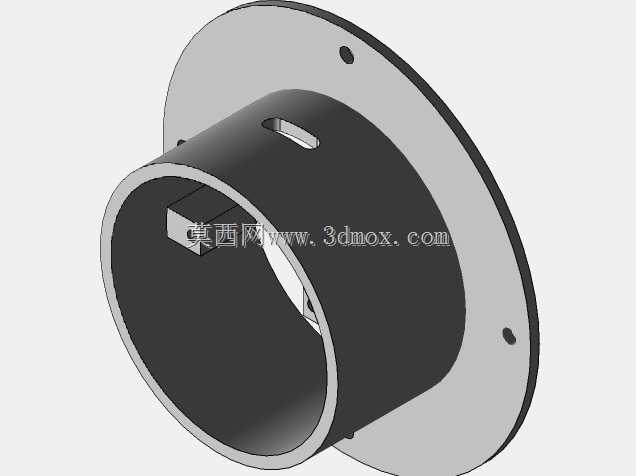

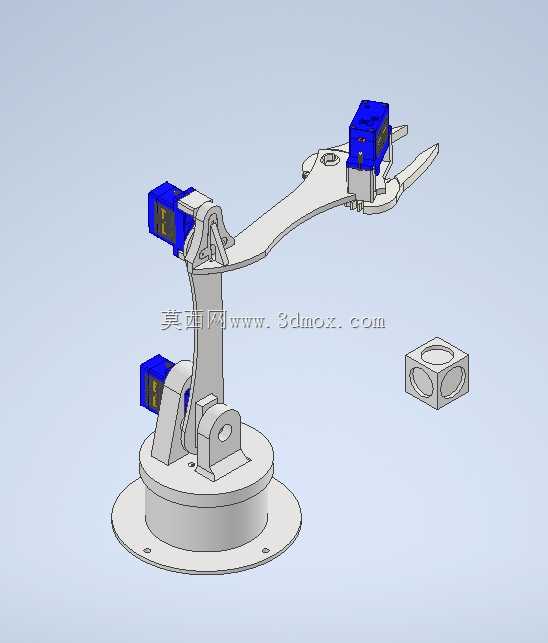

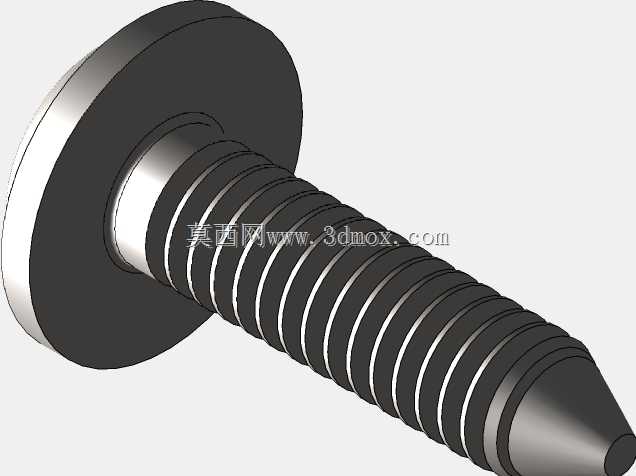

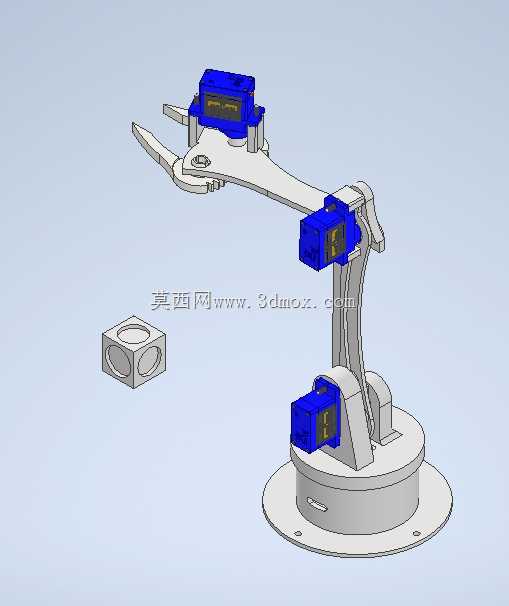

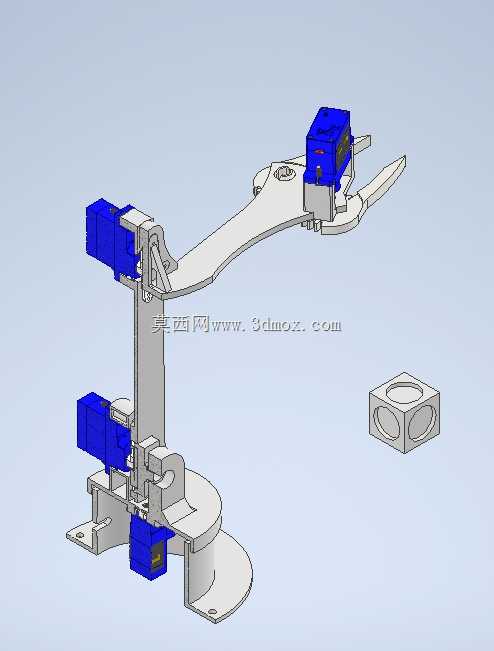

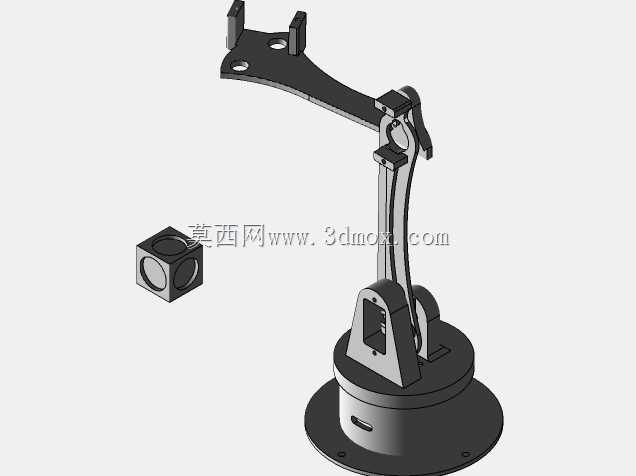

这款多关节机械臂的结构设计完全适配桌面级教学实训场景，整体采用三段式关节串联布局，底部为带安装孔的圆形法兰底座，可通过螺栓直接固定在实训台、桌面支架或移动小车上，底座内置回转支撑结构，可实现整臂水平方向360度连续回转，满足不同方位的作业覆盖需求。大臂与小臂均采用轻量化镂空结构设计，在保证结构刚性的前提下尽可能降低自重，减少舵机负载，提升关节运动的响应速度与定位稳定性，臂展范围覆盖底座周边300毫米半径的作业区间，末端夹爪采用平行开合结构，可夹持重量不超过200克的小型工件、教学样件或3D打印耗材零件。

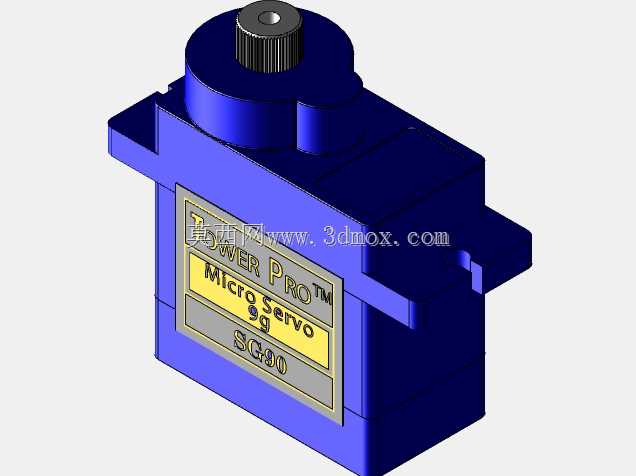

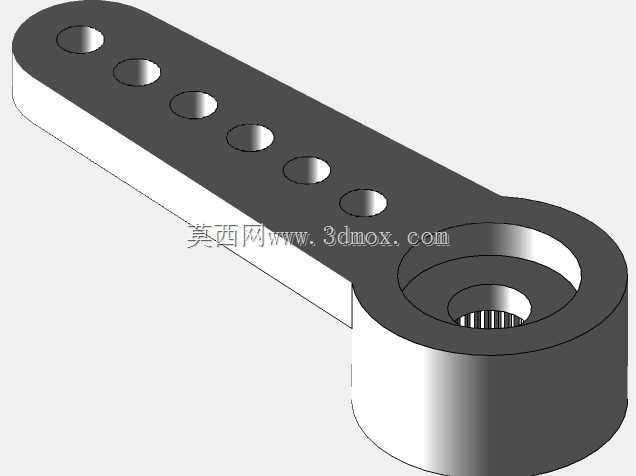

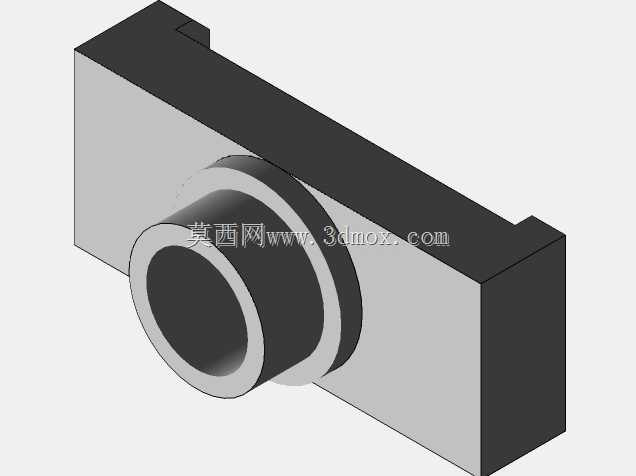

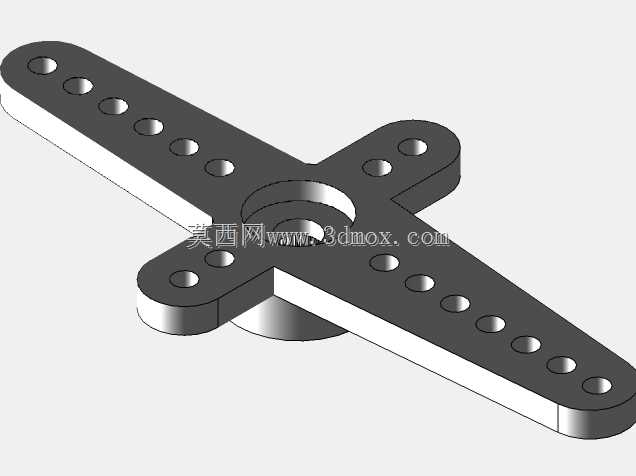

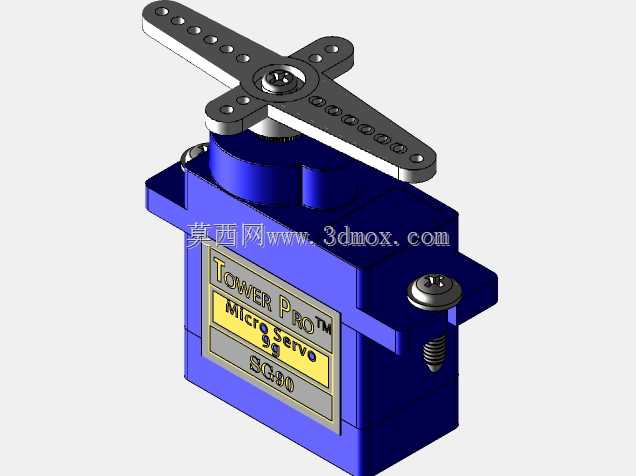

设计阶段充分考虑了3D打印的工艺特性，所有结构件均做了最小壁厚控制，打印层厚适配0.2毫米常规设置，无需额外添加支撑即可完成大部分零件的打印成型，舵机安装位预留了标准舵机的安装孔位与走线槽，装配时无需二次打孔修配，可直接完成舵机的嵌装固定。关节处的铰接结构采用自润滑式销轴配合，减少运动过程中的摩擦阻力，避免长时间实训操作后出现关节卡顿、间隙过大的问题。

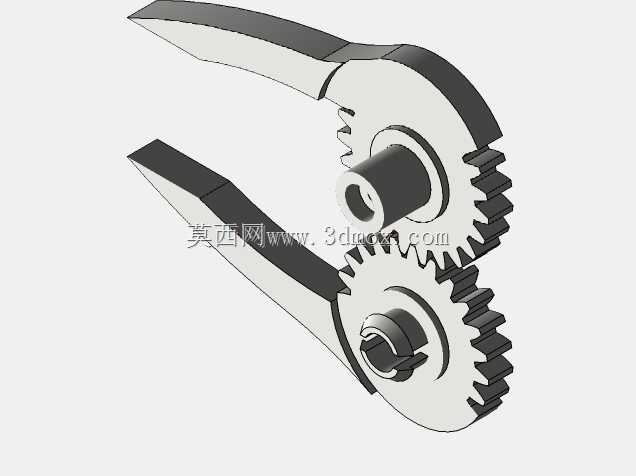

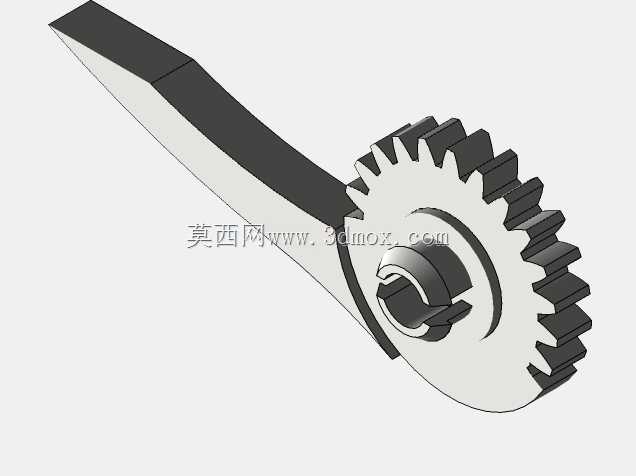

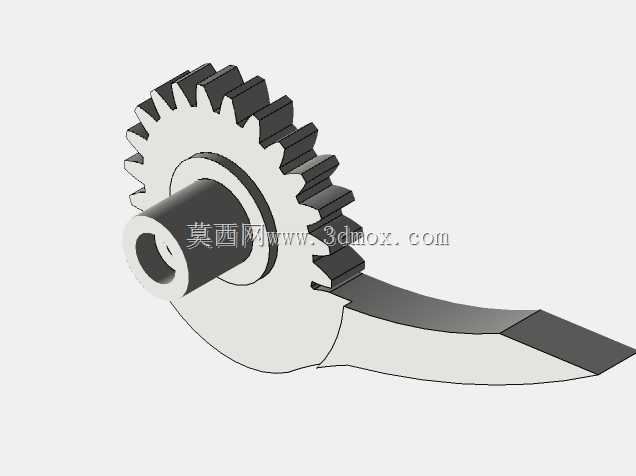

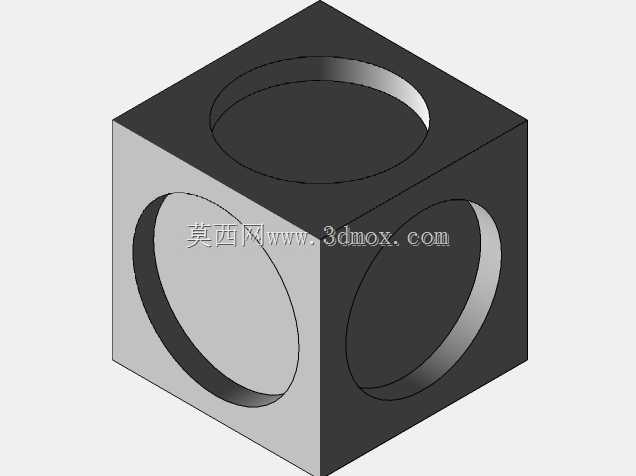

从实际应用场景来看，这类小型机械臂可用于职业院校、中小学科创课堂的机械结构教学、单片机控制实训，也可作为小型自动化分拣工位的执行末端，完成轻量零件的转运、码放动作，还可搭配视觉模块完成简单的识别抓取实验。末端夹爪的开合行程可通过舵机转角灵活调整，可适配不同外形尺寸的被夹持物，夹爪指面做了防滑纹理设计，夹持光滑表面零件时不易出现滑脱问题。整体结构没有复杂的传动部件，所有零件均可通过桌面级FDM3D打印机制作，装配难度低，维护成本低，非常适合教学场景下的拆装练习、结构改装与二次开发，使用者可根据自身需求调整臂长参数、更换不同形式的末端执行器，拓展更多实训功能。
