台式数控等离子切割设备结构设计方案

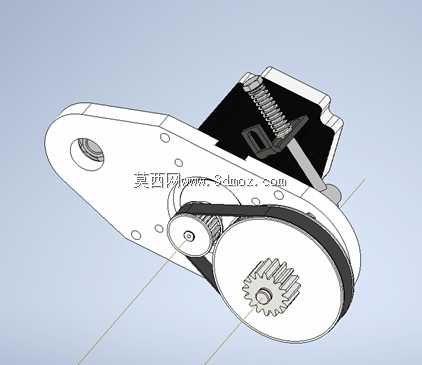

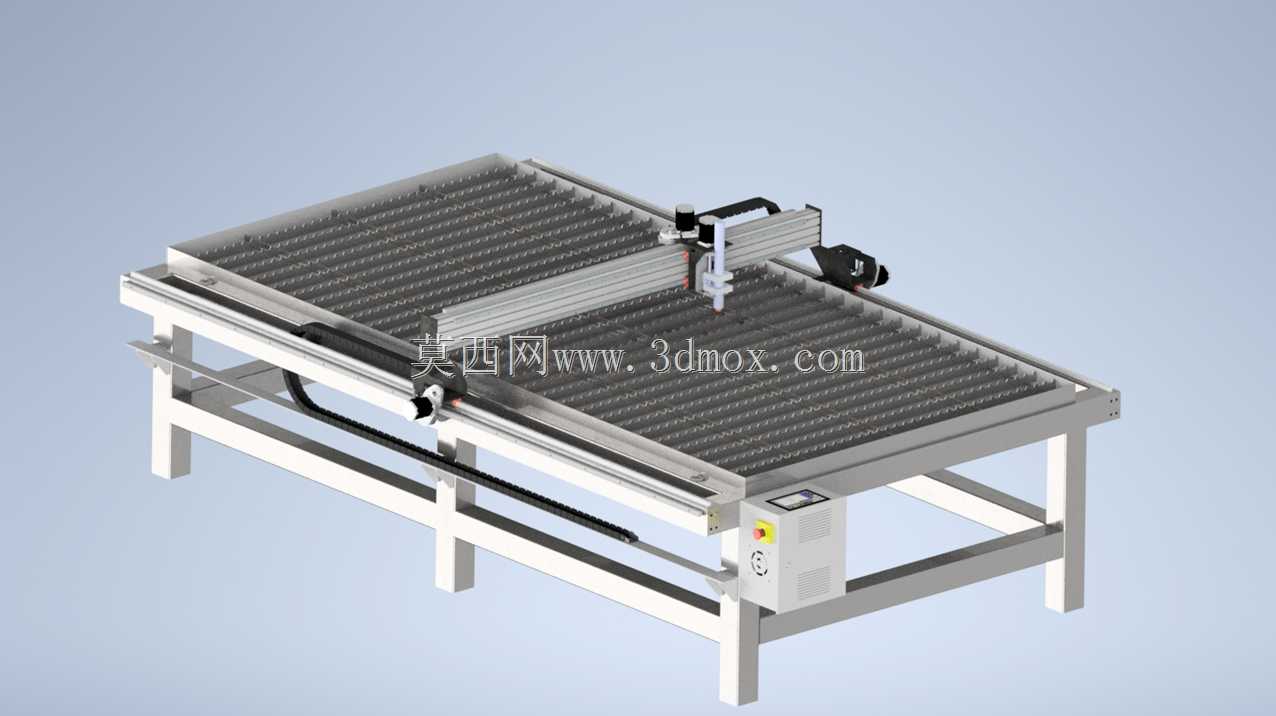

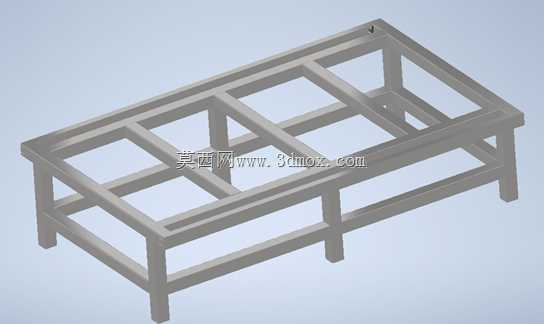

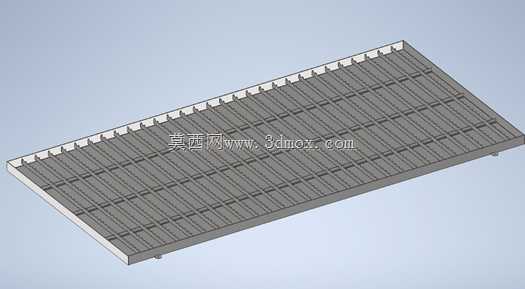

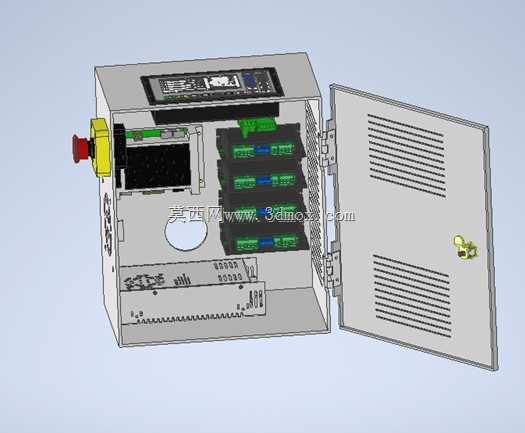

厚板等离子切割现场常出现渣屑堆积卡滞导轨、割炬碰撞工件崩损喷嘴、长幅切割时横梁颤振导致切面斜度超差的问题，这套台式数控切割设备的结构设计，刚好针对这些现场痛点做了针对性的取舍。栅格工作台采用等距扁钢排布，栅条间隙控制在12mm，既保证切割时高温熔渣能直接落到下方集渣槽，不会在台面积攒卡滞待加工板材，又能给不同幅面的板材提供足够支撑，不会因为局部悬空导致切割时板材震颤。栅条选用耐磨高锰钢材质，表面做渗碳硬化处理，即便被等离子弧扫过也不会快速熔损，日常维护只需要更换单根磨损栅条，不用整体更换台面板，大幅降低后期运维成本。横梁采用挤压铝型材一体成型结构，截面做了内部筋格优化，在保证3米跨距下直线度公差控制在0.2mm以内的同时，把运动部分重量压到最低，伺服电机驱动时不会因为惯量过大出现启停过冲，高速移动时的颤振幅度刚好控制在等离子割炬的允许误差范围内，不会出现切面波纹过大的问题。割炬安装座预留了防撞快拆结构，一旦操作人员误设切割高度或者板材翘顶到割炬，安装座会自动触发停机信号，同时快拆结构能让喷嘴更换时间压缩到十秒以内，不用重新校准割炬垂直度。侧边的走线拖链采用全封闭尼龙结构，把等离子电源线、伺服控制线、气路软管全部收纳在内，避免切割飞溅的高温熔渣烫坏管线，拖链的弯曲半径做了放大处理，长时间往复移动也不会出现管线折损漏气的问题。机架底部的可调脚座能适应车间不平整地面，调平后整机水平度误差不超过0.1mm，配合Y轴双侧同步驱动的结构，长距离切割时不会出现单边滞后导致的尺寸偏差。控制箱集成在机架侧方，操作面板高度刚好适配站立操作的视线高度，急停按钮布置在面板最外侧，遇到突发情况能最快触达，箱体的散热孔做了折弯挡边，切割产生的金属粉尘不会直接飘进箱体内积灰短路。这套结构没有追求过度的参数冗余，所有设计取舍都围绕中小钣金加工场景的实际需求，没有多余的复杂功能，维护门槛低，加工精度完全满足日常钣金下料、异形件切割的要求，哪怕是实训场景下，学员也能快速理解数控切割设备的结构逻辑，掌握装配公差配合的实际应用要点。
