CPU散热离心式风扇叶轮结构设计

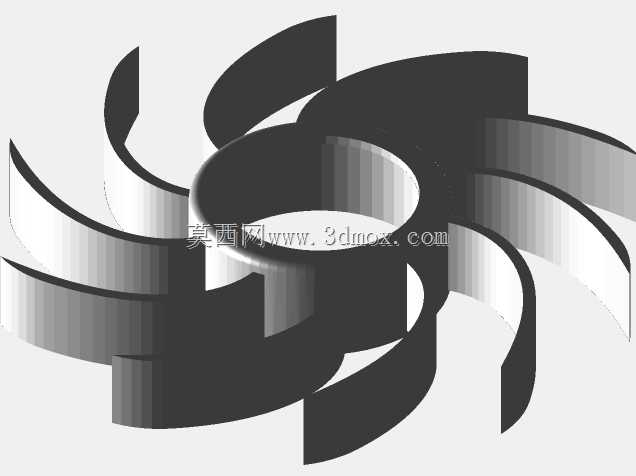

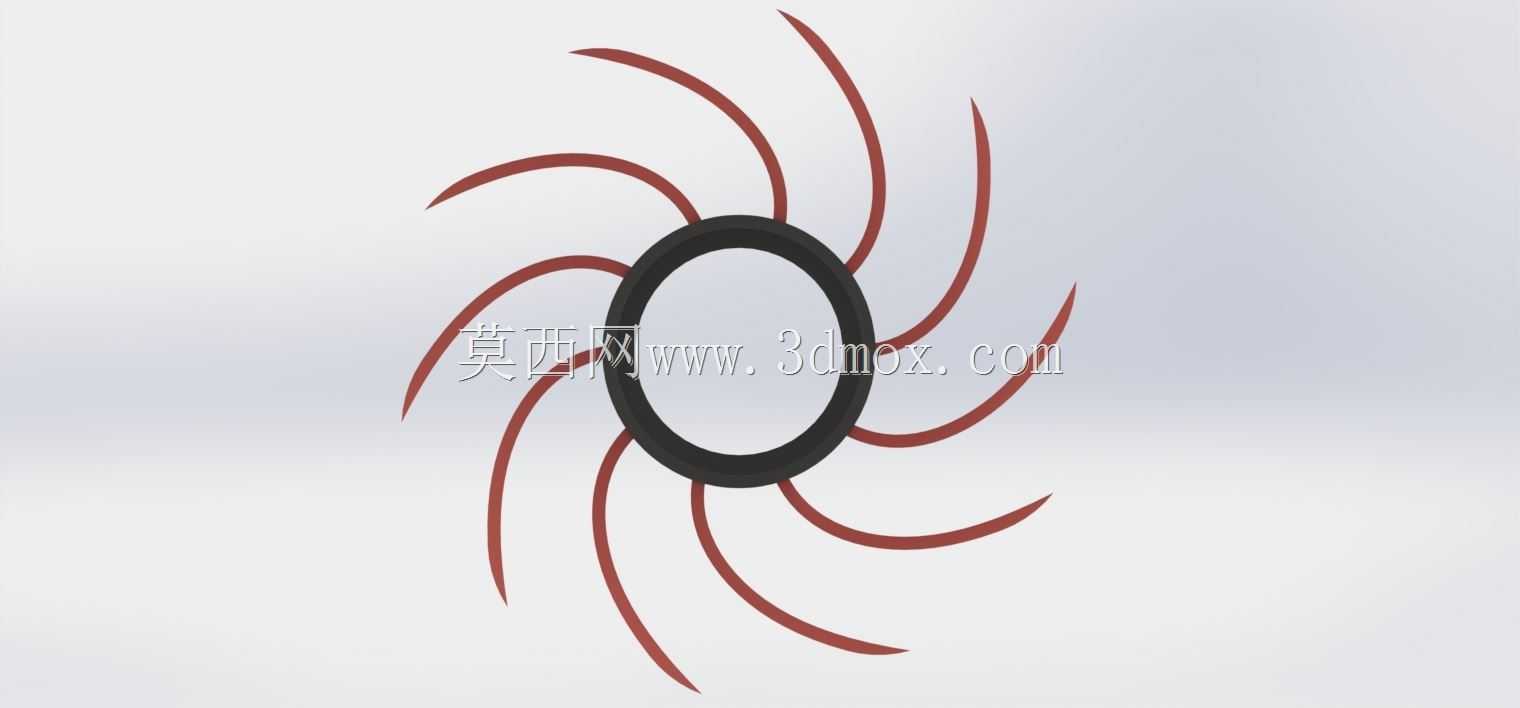

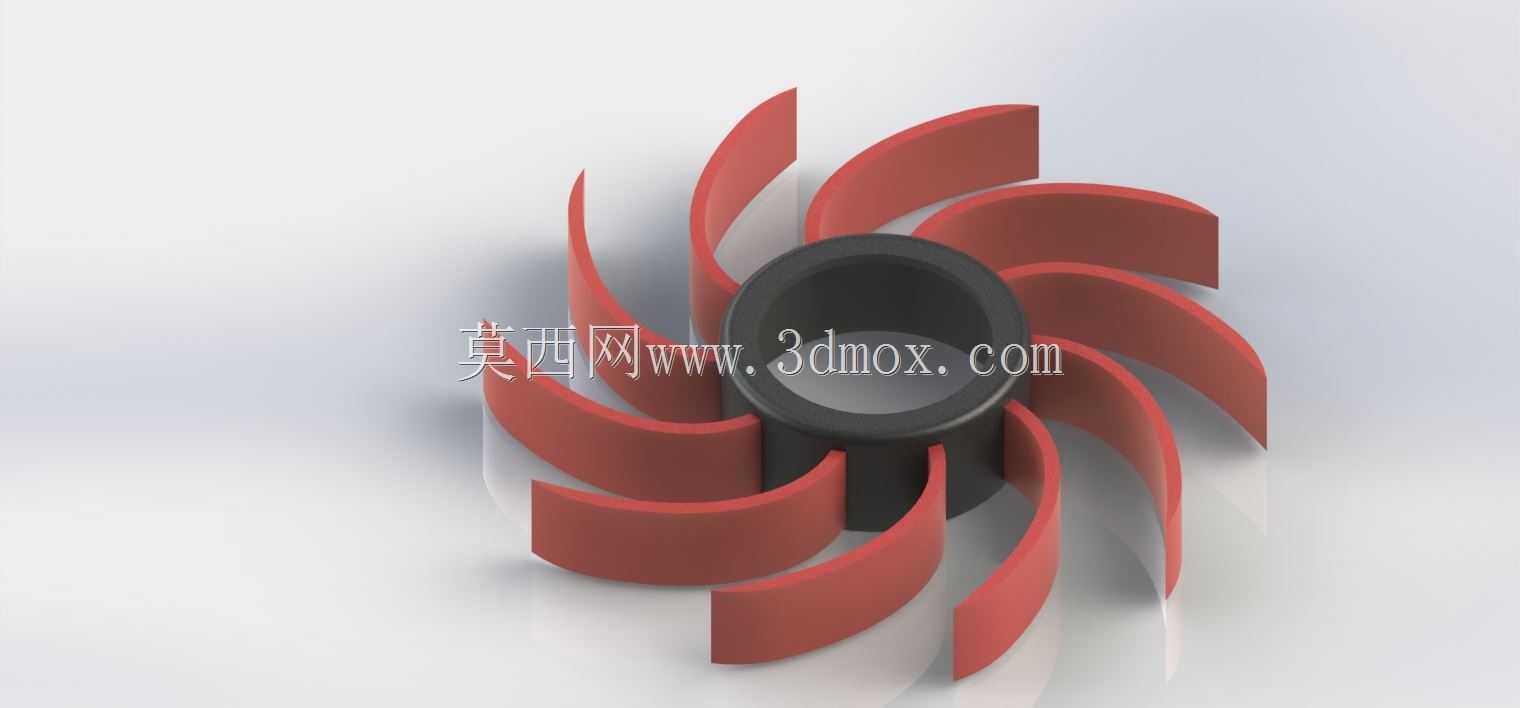

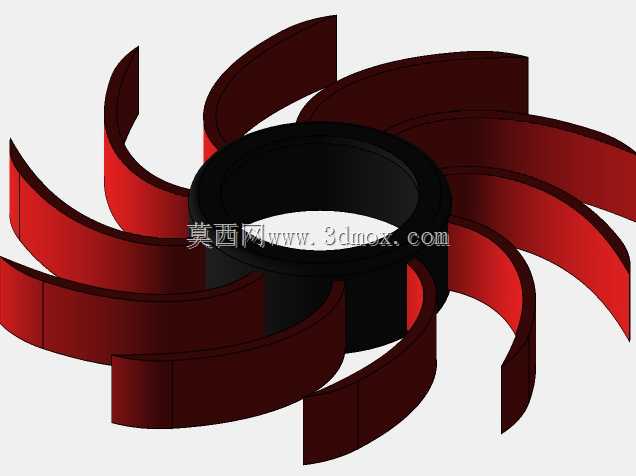

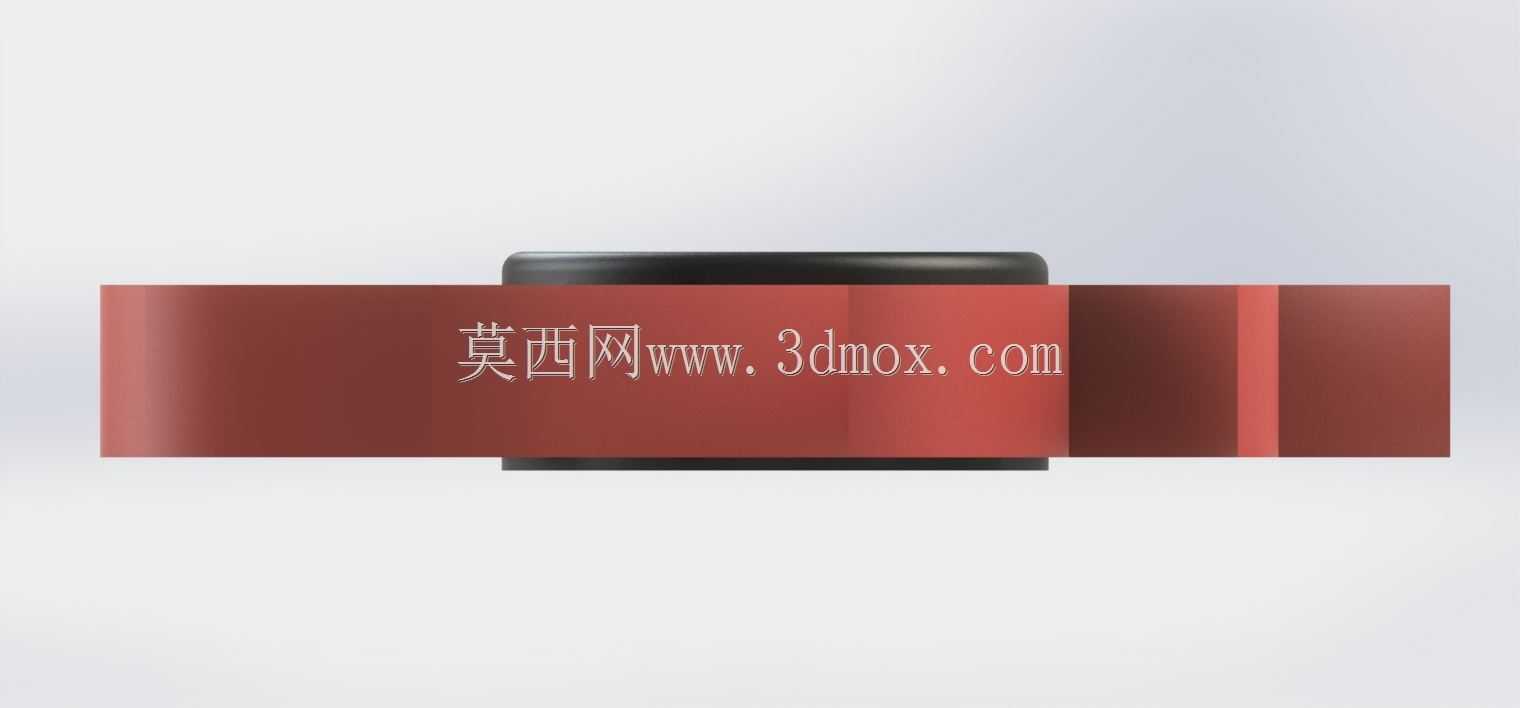

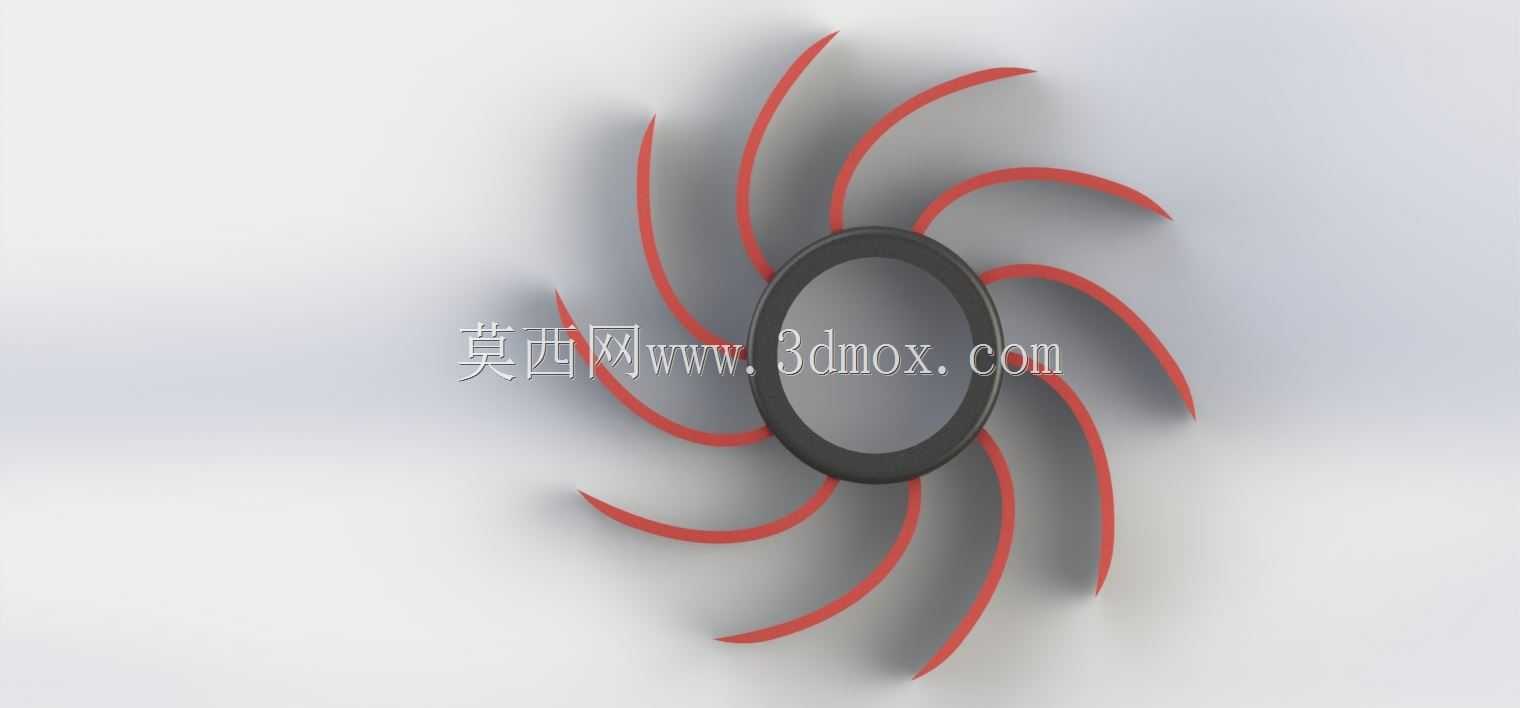

该叶轮为CPU风冷散热系统的核心做功部件，主要适配台式机CPU下压式风冷散热器、小型服务器机箱局部散热模组的配套使用场景，在电子设备热管理环节承担驱动空气定向流动、带走散热鳍片蓄积热量的核心作用。叶轮整体采用中心轮毂加周向弧形叶片的布局，中心轮毂为等径圆筒结构，内孔预留与散热风扇电机输出轴的配合公差，可直接过盈压装或通过卡簧固定在电机转轴上，轮毂外壁做了加厚过渡处理，避免叶片根部长期受交变气流载荷出现应力断裂问题。叶片采用后掠式弧形曲面设计，曲面曲率经过流道仿真优化，旋转过程中可有效降低叶片前缘的气流冲击噪音，同时减少叶片表面的气流附面层分离，提升同等转速下的风压输出能力，适配高密度鳍片的散热模组使用需求，避免气流在鳍片间隙内出现滞流区影响换热效率。从安装边界来看，叶轮最大回转半径为110mm，轴向安装高度控制在常规塔式散热器的兼容范围内，不会超出机箱侧板的安装间隙，叶片外沿与风扇导风圈的预留间隙控制在合理区间，既避免旋转过程中出现剐蹭，也能减少间隙处的气流回流损失，提升风扇整体的容积效率。设计过程中优先考虑了批量注塑生产的工艺可行性，所有叶片的拔模角度保持一致，轮毂与叶片的连接处做了圆角过渡，避免注塑成型时出现应力集中导致的缩痕、缺料问题，同时曲面造型兼顾了动平衡调校的便利性，叶片周向均匀分布，单叶片重量偏差控制在极小范围内，可减少量产时的动平衡去重工序工作量。实际运行中，该叶轮可在常规风扇电机的额定转速区间内稳定工作，驱动气流沿轴向进入叶轮后沿径向甩出，将气流导入下方的散热鳍片间隙，通过强制对流带走CPU工作产生的热量，相比直叶片叶轮，同转速下的风量输出更平稳，气动噪音更低，适合对运行噪音有要求的办公、家用PC散热场景使用。
