箭鱼式相机多向调节支撑云台结构

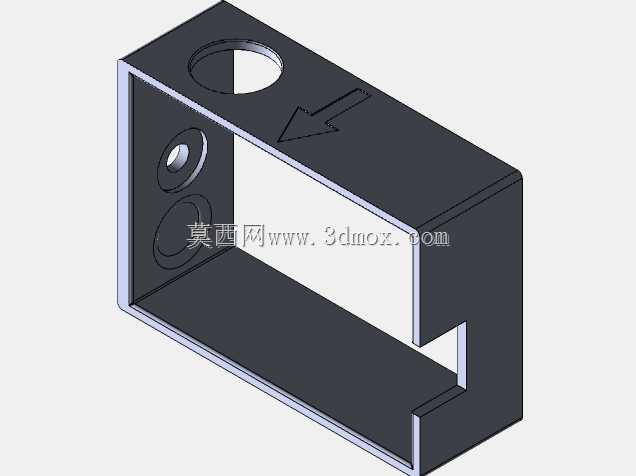

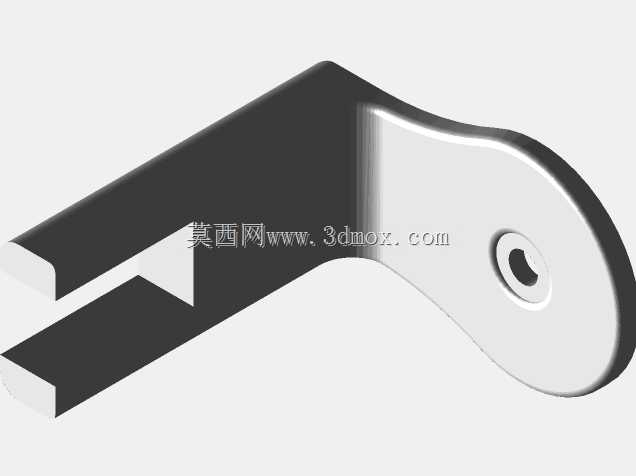

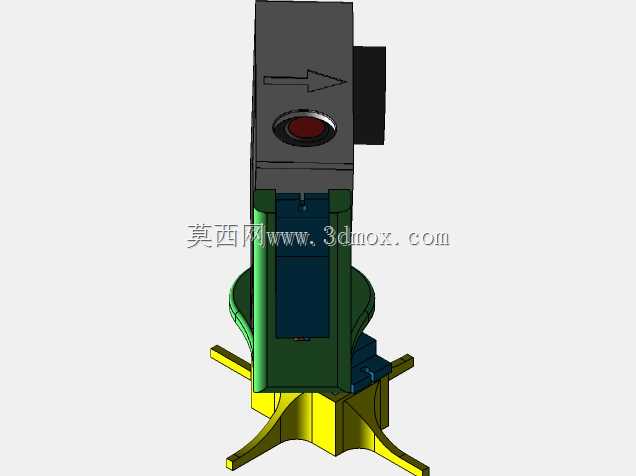

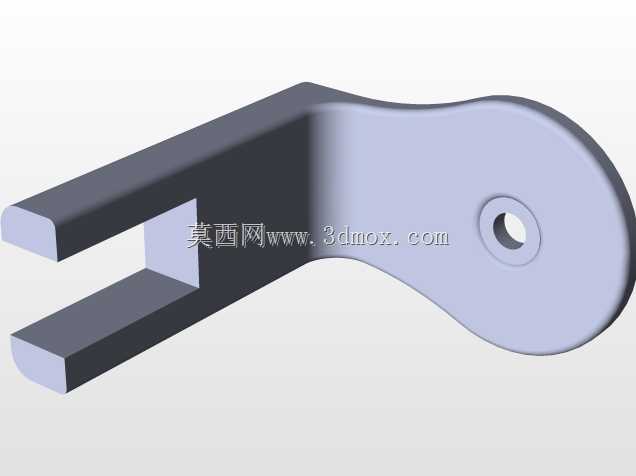

这款支撑调节结构主要适配小型运动相机的挂载场景，在无人机航拍、户外第一视角拍摄、运动场景跟拍等领域都有明确的使用需求，核心作用是为挂载的相机提供多自由度的角度调整能力，抵消载体运动过程中产生的姿态偏移，保证拍摄画面的稳定度。结构设计上围绕三个舵机的安装位做了分层布局，底部采用叉形支撑底座，预留了标准安装孔位，可直接固定在无人机机架、手持杆或者运动载具的安装平面上，底座与中部回转结构之间配置推力轴承承载轴向载荷，同时降低水平回转时的转动阻尼，保证角度调整的顺滑度。中部的俯仰调节结构做了半包式防护设计，既可以对内部的传动部件做遮挡防护，避免户外使用时沙尘、水汽侵入传动间隙造成卡滞，也预留了走线槽位，舵机的控制线缆可以从结构内部的空腔走线，避免线缆外露在转动过程中被拉扯磨损。顶部的相机夹持位做了适配通用运动相机的安装接口，可直接匹配市面主流运动相机的固定孔位，夹持部位预留了缓冲垫安装槽，安装时可加装缓冲垫吸收高频振动，避免振动直接传递到相机机身影响成像清晰度。控制部分采用双拇指摇杆的输入逻辑，对应三个自由度的调节控制，水平回转、俯仰、侧翻三个方向的转动都做了机械限位设计，避免转动角度过大拉扯内部线缆或者造成相机与支撑结构的碰撞干涉。从安装边界来看，整体结构的径向最大尺寸不超过常规运动相机的宽度两倍，轴向高度控制在手持挂载的合理范围内，不会因为结构体积过大增加额外的风阻，在无人机挂载场景下也不会过多影响整机的续航表现。结构的受力路径做了针对性优化，底座的叉形支撑筋将载荷均匀分散到安装平面，中部的回转支撑部位做了壁厚加强，避免长时间承重出现结构形变，转动部位的配合公差按照小间隙配合设计，既保证转动无卡顿，也能控制结构的旷量，避免调整角度后出现相机姿态偏移的问题。
