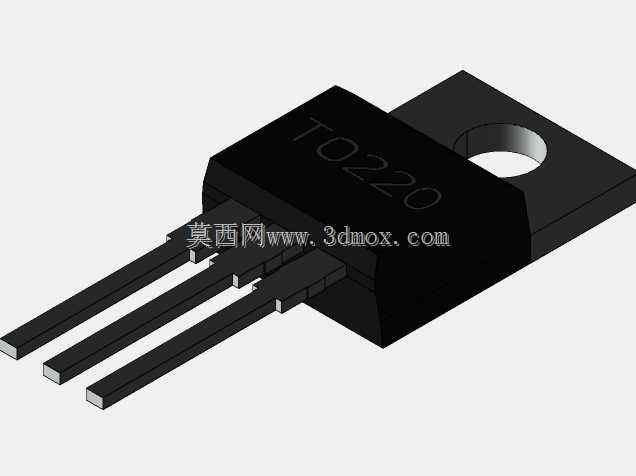

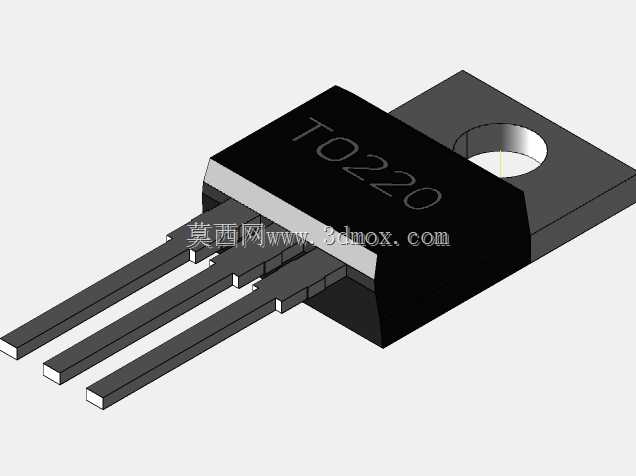

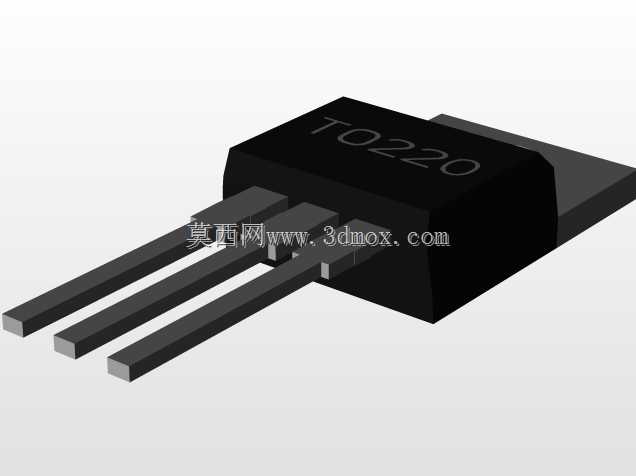

TO220AB封装直插功率半导体三维结构

在开关电源、线性稳压电路、电机驱动、功率逆变这类需要处理大电流、高电压的电子设备里，直插式功率半导体是核心的电能变换与控制载体，TO220封装的器件凭借成熟的工艺、可靠的散热表现、低廉的量产成本，至今仍是中小功率场景下应用最广泛的封装形式之一。做电路板结构设计、整机散热布局的时候，很多新手容易忽略封装的实际安装边界，要么预留的引脚焊盘间距不对导致波峰焊后引脚虚焊、连锡，要么散热片的安装孔位和封装自带的固定孔对不上，要么器件和周边的电解电容、接线端子预留的安全间距不足，打样回来组装时才发现干涉，既耽误项目进度也增加了改板成本。这个三维结构完全还原了TO220AB封装的实际形态，三个引脚的节距严格按照2.54mm的行业通用标准设计，引脚的截面尺寸、伸出长度都和量产实物一致，在PCB布局阶段调用这个模型，就能直接在三维环境里核对引脚和焊盘的对位情况，提前规避焊盘设计偏差的问题。封装本体的长度为10.51mm、宽度为4.65mm，本体上方的固定安装孔位置、孔径都和实物匹配，设计散热片安装结构的时候，可以直接在装配环境里对齐孔位，核算散热片和封装本体的贴合面积，预留好螺丝安装的操作空间，避免出现螺丝拧入后和周边元件干涉、或者绝缘垫片被挤压错位导致绝缘失效的问题。从设计逻辑上看，TO220封装的结构本身就是为了平衡散热能力、安装便利性和制造成本：塑封本体包裹芯片核心区域，起到绝缘和机械防护的作用，伸出的金属散热片既可以直接和外接散热片贴合传导热量，自带的固定孔也能通过螺丝锁附实现可靠的机械固定，三个直插引脚兼顾了焊接强度和波峰焊的工艺适配性，不需要额外的治具就能完成批量焊接。在做整机结构布局的时候，调用这个模型还能提前核算器件和周边结构件的安全距离，比如功率器件和塑料外壳的间距、和走线的绝缘间隙，尤其是在开放式结构的电源设备里，还能提前评估器件的外露位置，避免后续安规测试时出现爬电距离不足的问题。很多工程师在选型阶段只看 datasheet 上的二维尺寸，对封装的立体形态没有直观认知，比如塑封本体的倒角、金属散热片的厚度、引脚的折弯角度这些细节，二维图纸很难直观体现，在三维装配时就容易出现误判，这个还原度足够的结构模型，能让结构工程师、电子工程师在设计阶段就把所有安装边界核对清楚，减少打样阶段的不必要修改。另外在做教学演示、工艺文件编制的时候，这个模型也能用来直观展示TO220封装的结构特点，帮助新入行的工程师快速理解直插功率器件的安装要求和散热设计逻辑，避免在实际项目里犯基础的结构设计错误。
