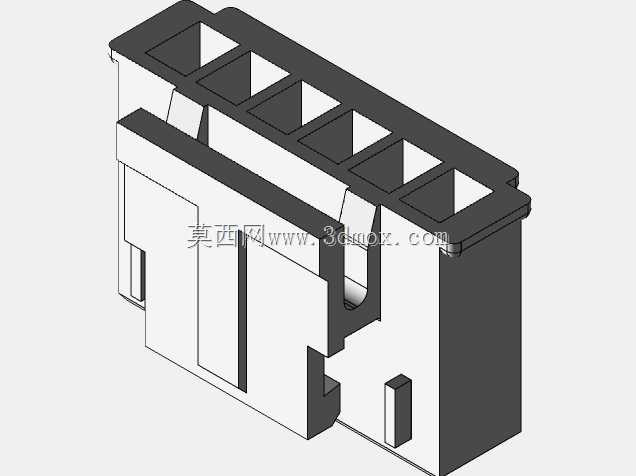

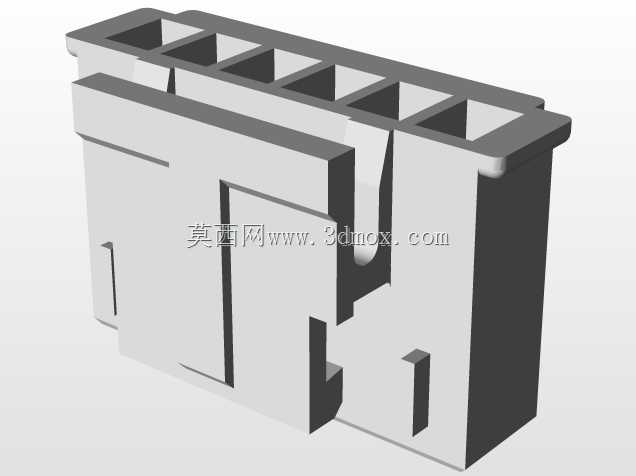

六针2.5mm节距阴螺纹连接器结构

这款六针阴螺纹连接器，是面向低压信号、小功率传输场景设计的板对线连接部件，日常在工业控制板卡、小型传感模块、消费类电子内部的线束对接环节应用广泛，能在设备内部有限的装配空间里，实现多线路的快速插拔对接，省去逐线焊接的繁琐工序，也能降低后期维护时线路拆接的操作难度。从结构设计来看，整体采用带防呆限位的塑壳主体，外壳上的凹凸卡位结构，能在插接时和公端外壳形成精准的导向配合，避免插反导致的针脚弯折、线路错接问题，外壳侧边的凸起卡扣，插接到位后会和公端壳体形成卡合锁定，在设备受小幅振动、移位的工况下，不会出现接插件松脱、接触不良的故障。针位采用2.5mm标准节距排布，符合行业通用的接插件间距规范，能和同规格公端针座实现完全适配，不需要额外定制匹配部件，选型替换的通用性较强。外形尺寸上，整体长度17.2mm、宽度4mm、高度10.5mm，安装边界清晰，塑壳外壁没有多余的外凸结构，在PCB板上布局时，相邻接插件之间只需要预留0.8mm以上的安全间隙即可，不会出现空间干涉问题，适合在排布密度较高的板卡区域使用。阴螺纹的接触端采用内嵌式设计，接触铜件完全包裹在塑壳内部，既可以避免外部异物触碰导致的短路风险，也能在插拔过程中对接触件形成防护，减少铜件受外力变形的概率。塑壳的壁厚做了均匀化处理，最薄位置不小于0.6mm，在常规的注塑生产工艺下能保证成型合格率，同时也能满足日常插拔时的结构强度要求，不会因为多次插拔出现壳体开裂的问题。在实际选型应用中，这类连接器多用于电流3A以内的信号回路、低压供电回路连接，装配时可以顺着塑壳的导向槽直接推入公端，听到卡扣卡合的声响即可确认连接到位，拆卸时只需要按压卡扣位置即可顺利拔出，不需要额外的辅助工具，适合生产线的快速装配作业，也能降低售后维护的操作门槛。
