15针5mm间距蓝色接线端子排结构设计

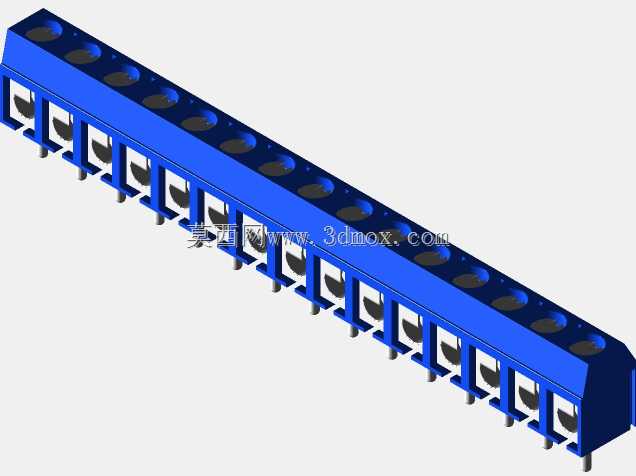

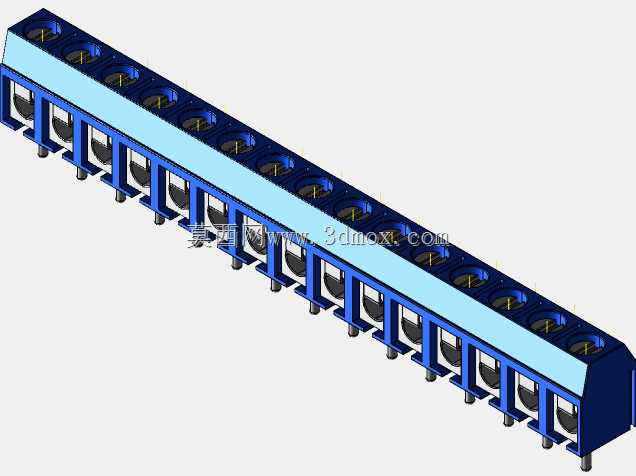

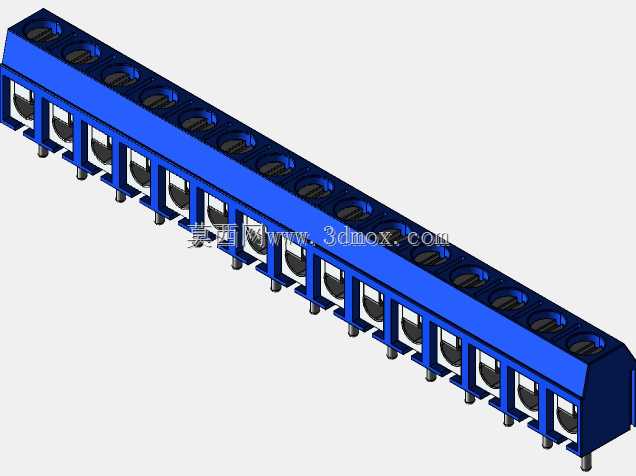

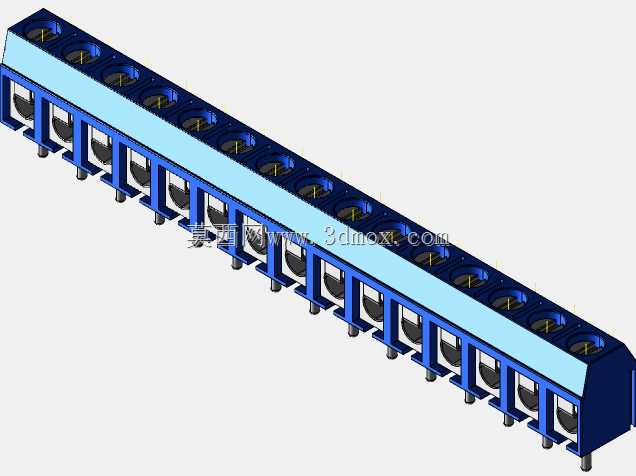

这款15位接线端子排是电气柜内部布线、工控设备信号转接场景里的常用连接件，日常做电控箱布线设计时，这类端子排是用来规整多组导线连接、避免线路杂乱缠绕的核心基础部件，尤其适合小电流控制回路的导线分接与转接，能让后期设备维护时的线路排查、改接效率提升不少。从结构设计来看，这款端子采用直插式THT焊接引脚，引脚间距严格控制在5mm，刚好适配常规PCB板的孔位排布，焊接后引脚与焊盘的接触面积足够，能保证长期通电状态下的连接稳定性，不会因为设备运行产生的轻微震动出现虚接脱落的问题。端子本体采用蓝色绝缘阻燃材质，相邻接线位之间设置了独立的隔离挡墙，能避免多股导线接入后出现线芯外露、相邻回路短路的风险，每个接线位的压线结构采用弹片式压接设计，导线剥头后直接插入即可完成固定，不需要额外拧动螺丝，现场布线的操作效率比传统螺丝端子高出不少，同时压接弹片的弹力经过调校，能适配0.5-2.5平方毫米的多股铜芯导线，压接后导线的拉脱力符合电气连接的通用标准，不会出现轻易松脱的情况。外形尺寸方面，整排端子总长度75mm，宽度7.6mm，整体安装高度10mm，属于薄型端子设计，在PCB板上占用的横向空间非常有限，适合排布密度较高的控制板使用，安装时只需要将引脚对应插入PCB预留的安装孔，过波峰焊即可完成固定，不需要额外的固定卡扣或者螺丝，能减少装配环节的零件数量与操作步骤。在实际选型应用中，这类端子常被用在小型PLC扩展模块、传感器接线转接板、小型电源控制板上，因为整体厚度薄，多排并列排布时也不会占用过多的柜内纵深空间，绝缘外壳的耐温范围覆盖常规工业设备的运行环境温度，不会因为设备长期运行产生的积热出现壳体变形、绝缘性能下降的问题。设计这款三维模型时，重点还原了每个接线位的内部弹片结构、引脚的长度与直径参数，以及本体上的定位凸点细节，确保模型导入装配环境后，可以直接用来做PCB板的孔位排布验证、装配干涉检查，不需要再额外调整尺寸参数，能直接对接后续的结构评审与打样环节，避免因为端子尺寸匹配问题导致的PCB改版返工。
