DSX211SH贴片石英晶体四针封装结构

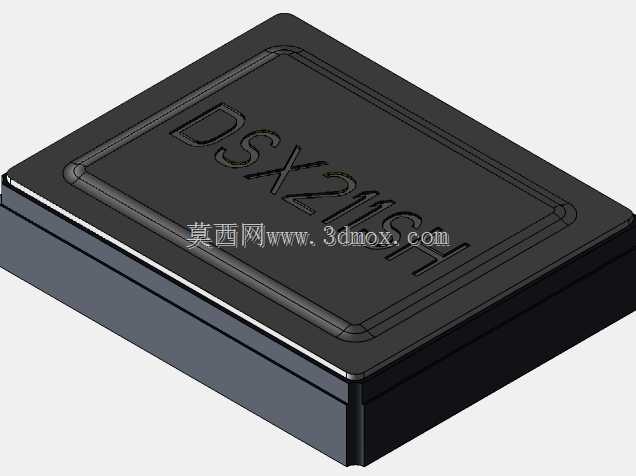

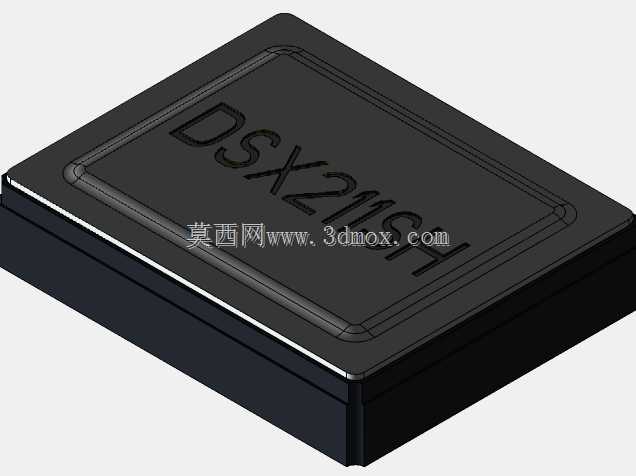

在消费电子、工业控制板卡、车载电子模块的PCB布局设计中，贴片石英晶体是提供稳定时钟基准的核心无源器件，这类器件的封装尺寸精度直接决定了SMT产线的贴装良率，也影响着高速信号链路的时序稳定性。这款四针贴片石英晶体采用2.05mm×1.65mm×0.45mm的紧凑尺寸设计，属于小尺寸SMD封装范畴，适配当前高密度PCB的布局需求，能够在智能穿戴设备、便携检测仪器这类板上空间极度受限的场景中完成时钟基准功能部署。从结构设计来看，器件主体采用黑色耐高温塑封外壳，顶面蚀刻清晰的型号标识，便于SMT产线上料时的视觉识别，也能在后续返修环节快速确认器件规格。四个引脚分布在封装本体的两侧底部，引脚间距经过严格公差控制，匹配标准回流焊工艺的焊盘设计要求，焊接后能够形成可靠的机械连接与电气连接，避免虚焊、立碑等SMT常见工艺缺陷。外壳边缘做了微小的圆角过渡处理，既可以减少塑封成型过程中的应力集中，降低封装开裂风险，也能避免贴装吸嘴取料时出现打滑偏移，提升高速贴片机的取料成功率。在进行PCB封装设计时，需要严格匹配器件的实际安装边界，焊盘尺寸不能超出引脚接触范围，同时要在器件周边预留合适的工艺禁布区，避免周边走线干扰晶体的振荡稳定性，也要给回流焊的热风循环留出足够空间，保证焊接温度均匀覆盖所有引脚。这类贴片晶体的封装结构设计，核心是在极小的体积内兼顾机械强度、焊接可靠性与标识可读性，建模时需要精准还原外壳的倒角细节、顶面的字符蚀刻深度、引脚的突出高度，这些细节直接影响结构干涉检查、SMT钢网开孔设计的准确性，很多工程师在做板级布局时如果忽略了封装的实际高度公差，很容易出现后续组装时外壳与周边屏蔽罩、结构件发生干涉的问题，精准的三维模型能够在设计阶段就规避这类风险，减少打样迭代次数。
