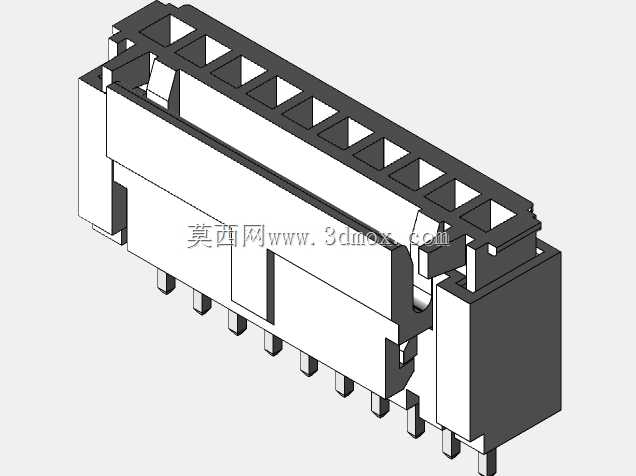

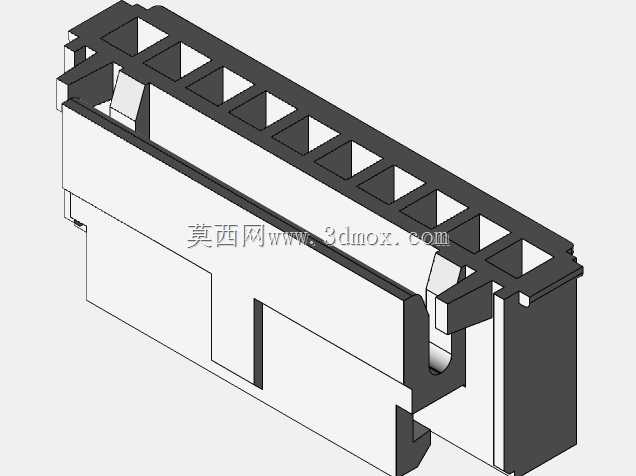

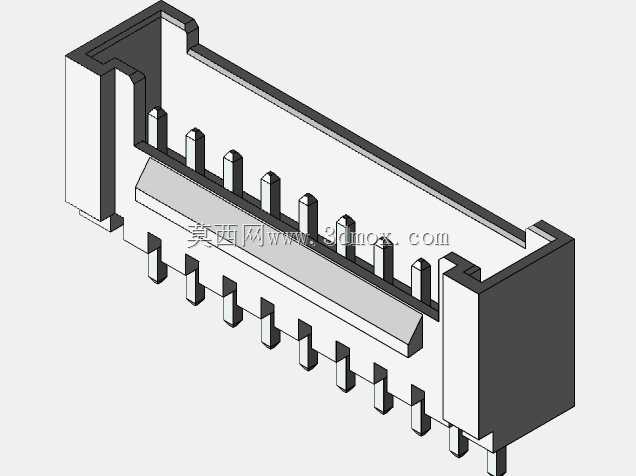

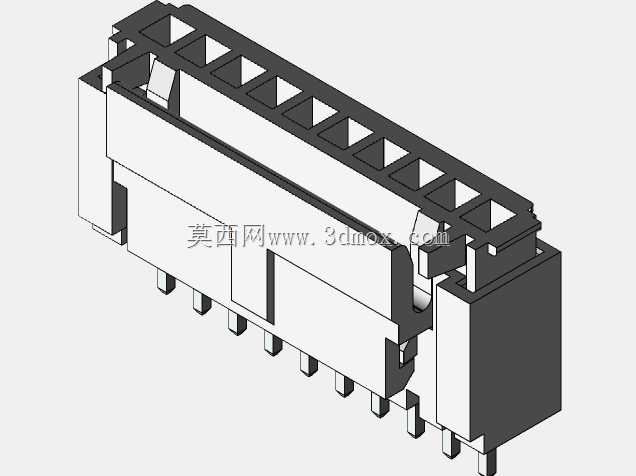

10针SMH-SMW200连接器组件结构设计

这款10针规格的连接器组件，主要面向低压信号传输类的电气连接场景，常见于工业控制板卡、小型伺服驱动模块、传感信号采集终端这类需要实现板端与线端可靠对接的设备内部，用来完成多通道弱电信号的稳定传输，避免线束直接焊接在PCB上带来的后期维护困难、拆改损伤焊盘的问题。从结构设计来看，整体采用卧式贴装的布局思路，主体绝缘基座采用耐温工程塑料材质，能够适配常规波峰焊、回流焊的工艺温度要求，不会在焊接过程中出现基座变形、针位偏移的问题。基座上排布的10个接线位，每个针位都做了独立的隔仓设计，相邻针位之间的绝缘隔筋厚度经过校核，能够满足常规低压信号传输的爬电距离要求，避免相邻通道之间出现信号串扰、绝缘击穿的隐患。针脚部分采用直插式设计，引脚伸出基座底部的长度经过严格控制，既能够保证穿过PCB安装孔后有足够的焊锡浸润长度，形成可靠的焊点强度，又不会因为引脚过长导致焊接后多余引脚触碰板上其他走线造成短路。基座两侧设计了带卡扣的锁止结构，当对线端插头插入后，两侧卡扣能够自动卡入插头对应的卡槽内，避免设备运行过程中受振动、拉扯影响出现接插件松脱、信号中断的问题，同时卡扣的解锁位置做了内凹设计，日常维护时只需要用指尖按压两侧卡扣即可顺利拔出插头，不会因为操作空间狭小导致解锁困难。从安装边界来看，整体外形为长方体结构，宽度方向对应10针的排布间距，长度方向预留了卡扣的活动空间，安装时在PCB上对应的位置除了排布10个引脚过孔之外，只需要在基座两端预留少量的避让空间即可，不需要额外设计固定孔位，依靠引脚焊接的强度就能够满足常规工业场景下的固定要求，能够有效节省PCB板面的占用空间，适配紧凑型板卡的布局需求。绝缘基座内部的端子卡槽采用过盈配合的设计思路，压接好导线的端子插入基座卡槽后，会被卡槽内的倒刺结构牢牢固定，能够承受一定的轴向拉拔力，不会出现导线受拉后端子从基座内脱出的问题。每个针位的入口处都做了导向倒角，对线端插头插入时能够自动导正位置，即使存在少量的对位偏差也能顺利插合，降低现场装配时的对位难度，提升装配效率。
