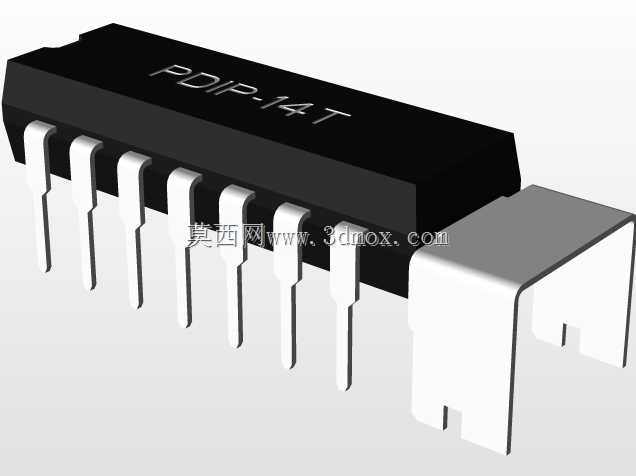

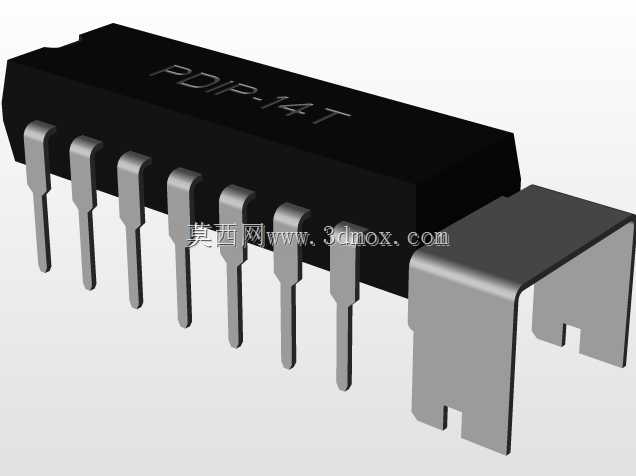

带散热凸耳PDIP14直插芯片封装结构

在消费电子、工业控制板卡的通孔插装工艺场景中，这类带侧边散热凸耳的PDIP14封装器件，是小功率信号处理、逻辑控制电路里的常用封装形式，区别于常规无散热结构的PDIP14器件，额外增设的金属凸耳直接从芯片封装本体两侧延伸而出，无需额外加装散热片即可将芯片工作时产生的热量通过凸耳传导至PCB焊盘或就近的铜箔区域，大幅降低小空间板卡内的器件温升，提升长时间连续工作下的电路稳定性。设计这类封装结构时，首先要匹配标准波峰焊、手工焊的工艺公差，引脚采用标准2.54mm节距设计，单侧7根引脚共14个引出端，引脚宽度、厚度完全符合通孔插装的通用孔径要求，常规0.8-1.0mm的PCB钻孔即可顺利完成插装，不会出现引脚卡滞、插装不到位的问题。两侧的散热凸耳并非装饰结构，其底部平面与引脚底部的共面度控制在0.1mm以内，焊接时可同时与PCB表面的焊盘形成可靠焊点，既承担散热通路的作用，也能额外提升器件在板卡上的固定强度，在存在轻微振动的工业设备板卡上，可避免仅靠细引脚固定带来的引脚疲劳断裂风险。从安装边界来看，该封装本体长度为24.6mm，宽度方向包含凸耳总尺寸为6.4mm，本体高度4.31mm，在PCB布局时，器件本体下方无需预留额外避让空间，两侧凸耳对应的焊盘可直接与接地铜箔连接，进一步强化散热效果，同时凸耳上开设的缺口结构，可在焊接时排出焊锡内的气体，减少虚焊、气泡等焊接缺陷。引脚的成型角度做了适配自动化插装的微外张设计，插装时引脚可顺利导入PCB钻孔，不会出现引脚顶偏、弯折的问题，封装本体表面的标识区域做了微凹处理，激光打印的型号标识不会因插装、周转过程中的摩擦出现磨损模糊，方便生产过程中的器件核对与后期维修识别。在小功率电源管理、低速信号转换、工业逻辑控制模块的设计中，这类带散热凸耳的PDIP14封装可替代常规无散热结构的同引脚数封装，在不改变原有PCB布局布线的前提下，直接替换使用，降低电路热设计的复杂度，尤其适合密闭外壳内自然散热的小型控制设备，无需额外增加散热结构即可满足器件的工作温度要求。
