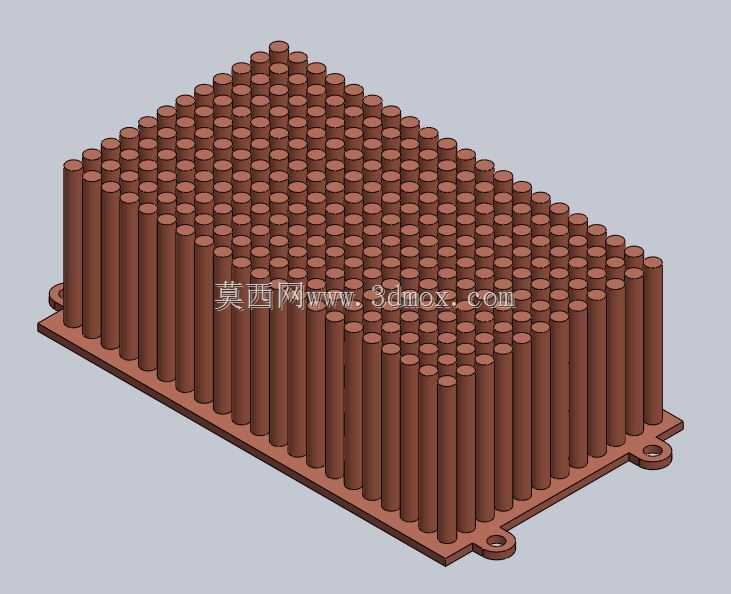

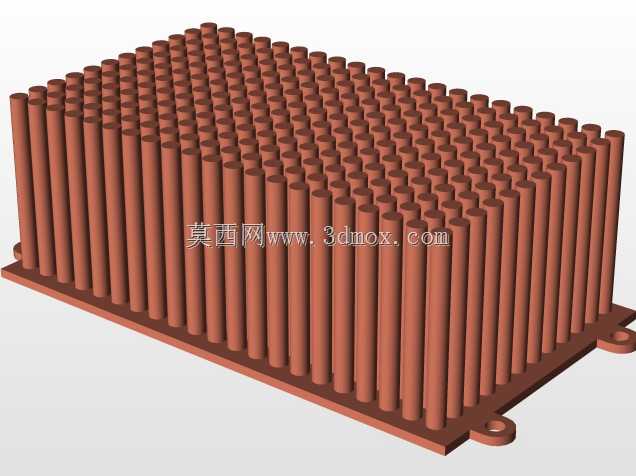

带安装耳密齿型紫铜散热结构设计

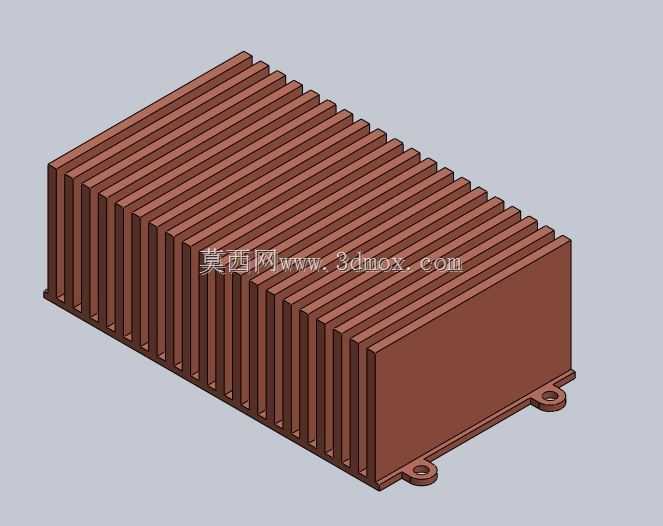

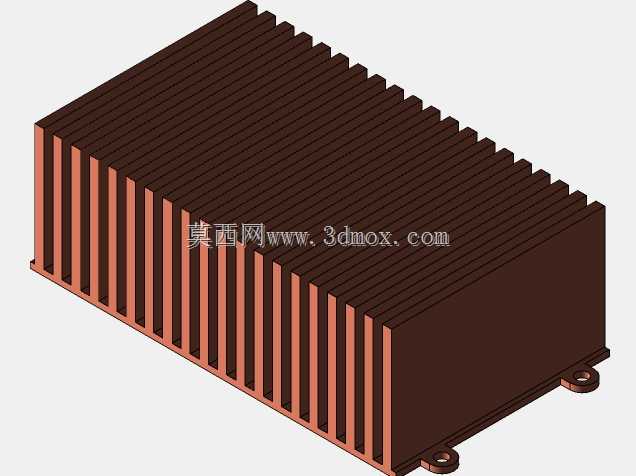

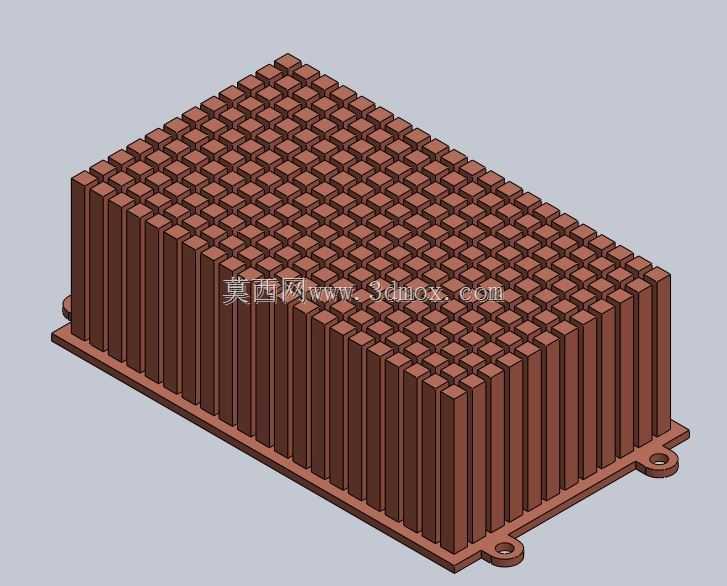

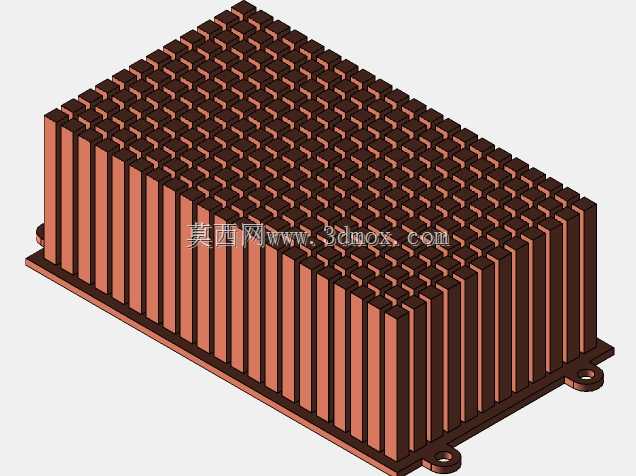

在高功率密度电子设备、工控功率模块、车载电控单元的热管理场景中，被动式铜质散热结构始终是小空间高热流密度散热需求的首选方案，本次设计的密齿铜散热结构，正是针对这类安装空间受限、热负荷集中的工况开发。不同于常规铝挤散热片的齿厚与齿距配比，这款铜散热结构采用等间距平行直齿布局，齿片厚度控制在1.2mm，齿间通风间隙为1.8mm，在有限的外形体积内最大化拓展了散热接触面积，铜材质本身的高导热系数可以快速将发热源的热量均匀传导至每一片齿片表面，避免局部热堆积造成功率器件降频或失效。结构底部预留了两个带安装孔的固定耳，安装孔位做了沉台设计，可适配M3规格的沉头螺丝，安装时螺丝头部完全沉入沉台内，不会突出散热片底面，保证散热片底面与发热器件表面可以完全贴合，减少接触热阻，两个安装耳的中心距按照常规功率模块的安装孔位标准设计，可直接匹配市面上多数TO封装、功率模组的安装尺寸，无需额外加工转接板。散热主体的外形为规整长方体，侧边无突出结构，除底部固定耳外整体轮廓齐平，可适配密闭机箱内的贴装需求，不会与周边电容、接插件等元器件产生干涉。设计过程中优先考虑了加工可行性，直齿结构可通过精铣加工一次成型，齿片根部做了R0.5的圆角过渡，既避免铣加工时应力集中造成齿片变形，也能减少热量传导过程中的热阻断点，提升整体导热效率。散热片的底面粗糙度要求控制在Ra1.6以内，安装时配合导热硅脂或导热垫片使用，可进一步降低接触界面的热阻，让发热器件的热量快速传导至散热主体。在自然对流工况下，平行直齿的走向顺着热空气上升的方向排布，热空气可顺着齿间通道快速向上流通，形成稳定的自然对流循环，无需额外加装风扇即可满足15-25W热耗器件的散热需求，若搭配强制风冷，齿间的通风通道可引导气流均匀扫过每一片齿面，散热效率可提升40%以上，适配更高热耗的使用场景。固定耳与散热主体为一体化加工成型，没有拼接焊缝，避免了拼接结构带来的接触热阻，同时也提升了安装结构的结构强度，多次拆装也不会出现固定耳断裂、松动的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于散热效率提升与安装便利性，可直接用于各类需要被动散热的电子、工控类产品的热管理设计中，也可作为同类型散热结构设计的参考原型，根据实际热耗需求调整齿片密度、整体长宽高尺寸即可快速衍生出适配不同工况的散热方案。
