直插式NPN型双极晶体管结构设计

这款直插封装的NPN型双极结型晶体管，是电子电路设计领域应用极广的分立半导体器件，日常做电路三维布局时经常会用到这类元件的精准模型，毕竟PCB布局、结构件避让都需要完全贴合实物的外形参数才能避免后期装配干涉。从实际应用场景来看，这类小功率NPN管常被用于低频小信号放大、开关控制电路中，不管是学生做课程设计的信号调理电路，还是工业控制板卡上的信号通断控制、小功率负载驱动，都能见到TO-92封装三极管的身影，做整机结构设计时如果忽略了这类直插元件的引脚伸出长度、本体高度，很容易在装配时和外壳、相邻接插件产生空间冲突。

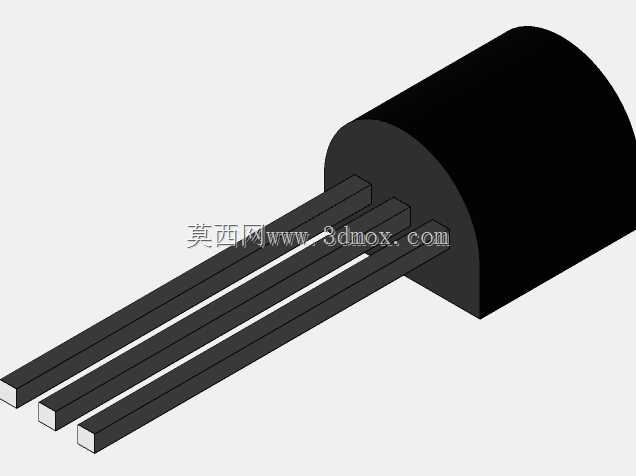

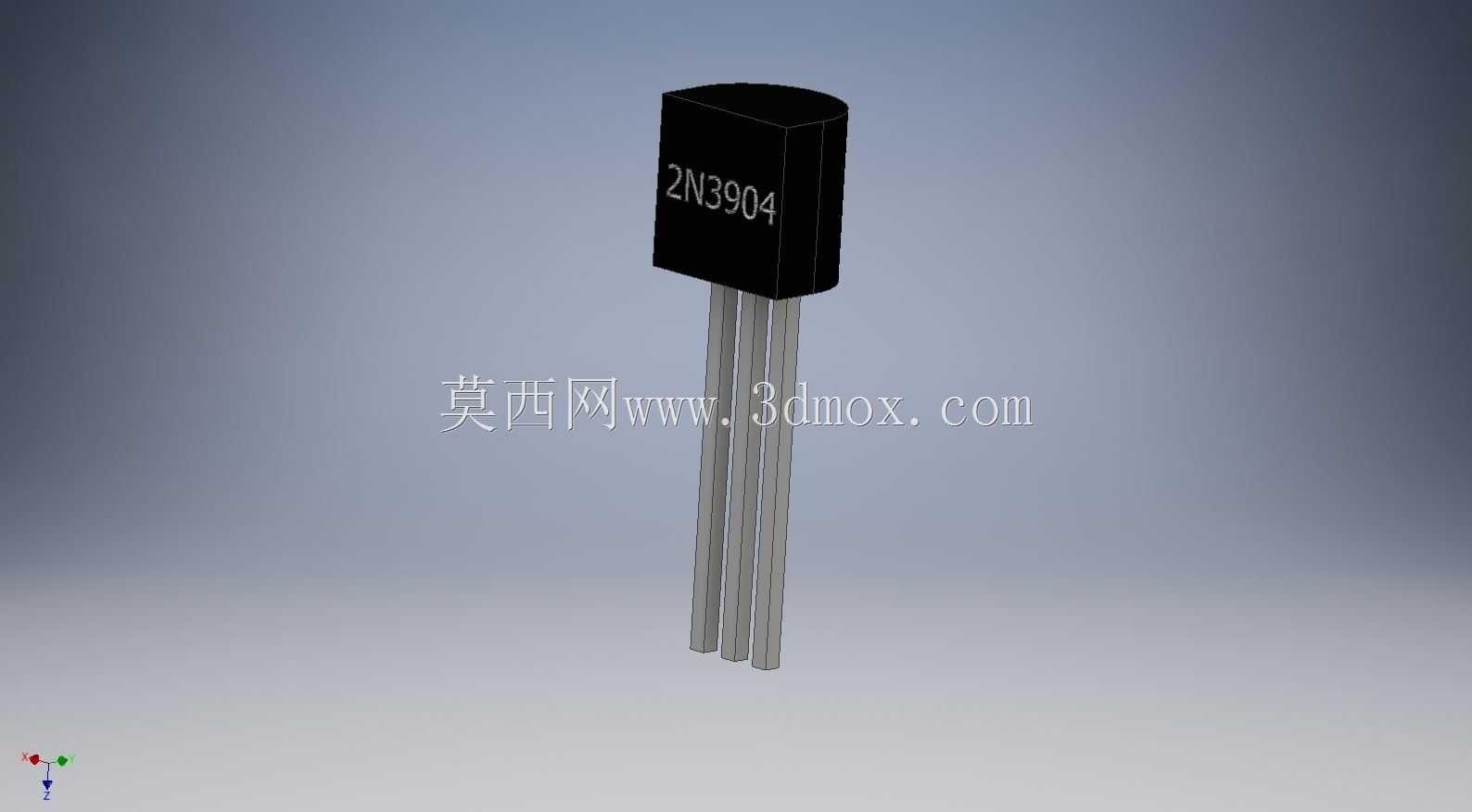

从设计思路上看，这个模型完全还原了TO-92封装的典型结构特征：半圆柱状的塑封本体采用平面定位设计，安装时平面对准PCB丝印标识即可快速确认引脚排序，避免装反导致电路功能失效；三根平行直插引脚采用等间距排布，适配标准2.54mm网格的PCB焊盘，引脚截面为正方形，端部做了微小的倒角处理，既方便插装时顺利穿过焊盘孔，也能在波峰焊时保证焊锡充分浸润，减少虚焊概率。

做结构设计时需要明确这类元件的安装边界：本体半圆面的最大外径、引脚伸出本体的长度、引脚末端到本体平面的距离都是必须严格对齐实物的参数，在做三维装配检查时，要预留出引脚弯折的操作空间，尤其是手工焊接的样机场景，不能把相邻元件排布得过于紧凑，否则会给焊接操作、后期维修拆换带来不便。另外塑封本体的耐热温度有限，建模时还原的本体材质特征也能提醒结构设计人员，在布置发热元件时要和这类半导体器件保持足够的安全距离，避免长期高温烘烤导致塑封老化、器件性能衰减。

这类分立元件的三维模型看似结构简单，但在做整机数字化样机搭建时，每一个小元件的外形精度都会影响最终的装配验证结果，很多新手做设计时随便找个简化方块代替三极管，等到打样回来才发现元件高度超标装不上外壳，或者引脚和旁边的电解电容碰在一起，反而增加了改板成本。精准还原的元件模型能在设计阶段就完成空间干涉检查，确认焊接操作空间、走线避让距离是否符合工艺要求，不管是做面包板搭试的前期验证，还是正式PCB的结构适配，都能给设计人员提供可靠的空间参考。
