德州仪器多通道音频编解码器芯片结构

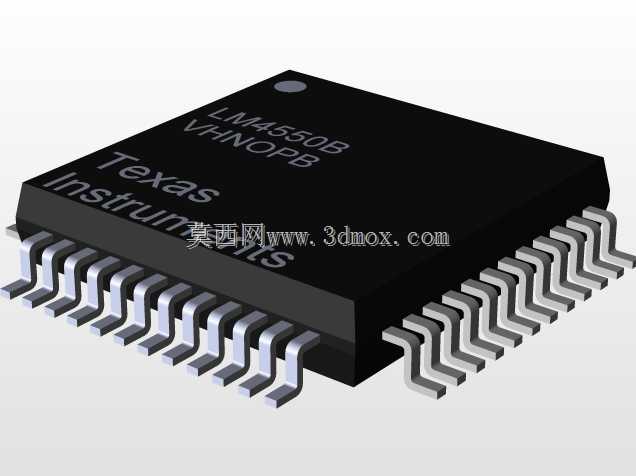

这款音频编解码器件主要面向消费类音频设备、工业音频终端、车载影音系统的板级集成场景，作为音频信号链路的核心处理单元，承担模拟音频信号与数字信号之间的双向转换工作，同时可完成多通道音频信号的混音、增益调节、采样率转换等处理任务，是搭建音频输入输出通路不可或缺的核心器件。从结构设计来看，该器件采用LQFP贴片封装形式，引脚沿封装本体四侧均匀排布，引脚为鸥翼型弯折结构，这种设计既能够在SMT回流焊接过程中保证焊锡的爬升浸润效果，降低虚焊风险，也能在后期维修拆焊时减少对焊盘的损伤，同时引脚间距符合常规表贴加工的工艺公差要求，适配多数消费电子、工业控制板卡的PCB加工精度等级。在安装边界设计上，建模过程严格遵循器件实际的物理尺寸约束，封装本体的长宽尺寸、引脚伸出长度、引脚共面度公差都按照器件实际规格还原，在PCB布局阶段，可直接调用该模型完成器件与周边阻容件、结构壳体的干涉检查，避免出现板卡组装时器件顶壳、引脚与周边走线安全距离不足等问题。设计这类芯片三维模型时，首先要保证封装外形与引脚尺寸的准确性，因为板级设计中器件的安装干涉问题大多出在封装尺寸偏差上，其次要还原器件表面的标识信息，方便生产环节的物料核对与目检作业，同时模型的细节层级做了合理取舍，既保留了引脚弯折弧度、本体倒角、定位标记等关键结构特征，也没有过度增加模型的面数，保证在大型板卡装配体中调用时不会出现卡顿问题。在实际应用中，这类多通道音频编解码器常搭配主控芯片、音频功放、输入输出接口构成完整的音频子系统，模型的精准度直接影响结构评审阶段的判断准确性，比如在紧凑型音频设备设计中，板卡上方的壳体避让空间往往只有几毫米，若芯片模型的高度尺寸存在偏差，很可能导致开模后壳体与器件干涉，造成模具返工。另外，该器件的引脚排布顺序与实际 datasheet 完全对应，在做PCB与结构的协同设计时，可通过模型直观核对引脚的出线方向，辅助优化走线布局，减少高频信号的走线长度，降低音频信号的干扰风险。对于结构工程师而言，这类半导体器件的三维模型不需要还原内部晶圆结构，重点是把外部安装相关的所有尺寸特征做准确，包括本体上的定位圆点标记，这个标记是SMT贴装时的方向识别基准，模型中还原该特征可帮助生产环节提前核对钢网与器件的方向对应关系，减少贴装反向的质量问题。
