带安装耳铝制梳齿型散热构件

这类带双侧安装耳的铝制梳齿散热件，常应用在小功率工控板卡、嵌入式主控模块、小型通讯中继单元的发热源被动散热场景中，无需额外搭配风冷结构即可完成热量传导扩散，适配密闭性要求较高、无预留风道空间的小型设备舱内部安装。构件主体采用纯铝基材加工，利用铝材质高热传导率的特性，将发热芯片表面的温度快速传导至整片散热基底，再通过密集排布的梳齿状鳍片增大与周边空气的接触面积，依靠自然对流完成热量交换，避免局部热量堆积造成元器件工作温度超限。

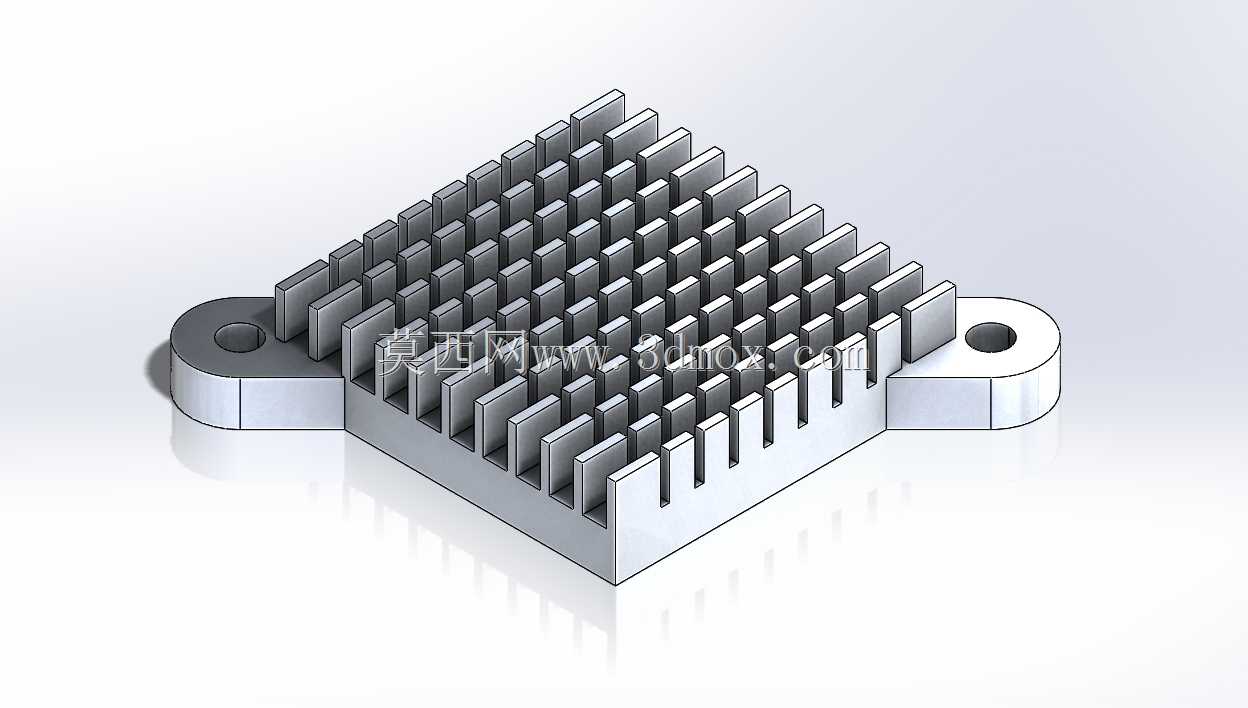

设计阶段首先锁定了37.8*37.8毫米的方形基底尺寸，刚好覆盖常规TO封装功率器件、40毫米边长以内的BGA芯片的发热面，基底厚度预留足够的热容空间，避免瞬时高负载下温度陡升。两侧延伸出的带孔安装耳，与散热基底为一体化铣削成型，没有拼接缝隙带来的热阻损耗，安装孔位可直接匹配M3规格的固定螺丝，安装时无需额外加装固定支架，直接通过螺丝将散热件锁紧在PCB板对应的安装柱上，安装耳与基底的过渡位置做了圆弧倒角处理，既消除加工应力集中问题，也避免安装时锐角划伤电路板阻焊层。

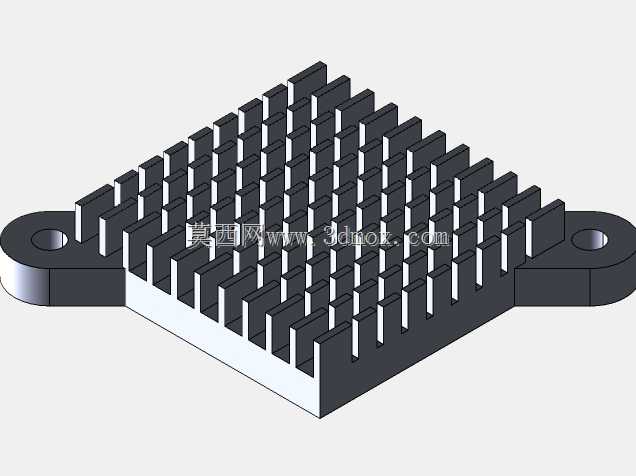

鳍片排布采用等间距阵列设计，每一片鳍片的厚度、高度保持一致，相邻鳍片的间隙经过核算，既保证足够的散热总面积，也避免间隙过小造成空气流通阻滞，鳍片顶端做了微小的倒角处理，去除加工毛刺的同时，也减少装配过程中鳍片磕碰变形的概率。整个构件的安装边界清晰，安装后整体突出PCB板的高度控制在合理范围，不会和周边的电容、接插件等 taller 元器件产生空间干涉，适配大部分紧凑型电子设备的内部堆叠要求。实际选型使用时，只需在发热源与散热基底之间涂覆均匀的导热硅脂，填补接触面微观空隙降低接触热阻，即可达到设计预期的散热效果，在环境温度40摄氏度以内的工况下，可将15W以内发热功率的元器件表面温度控制在元器件额定工作温度范围内，保障设备长期稳定运行。
