超导供电木质模块化数据中心机架结构

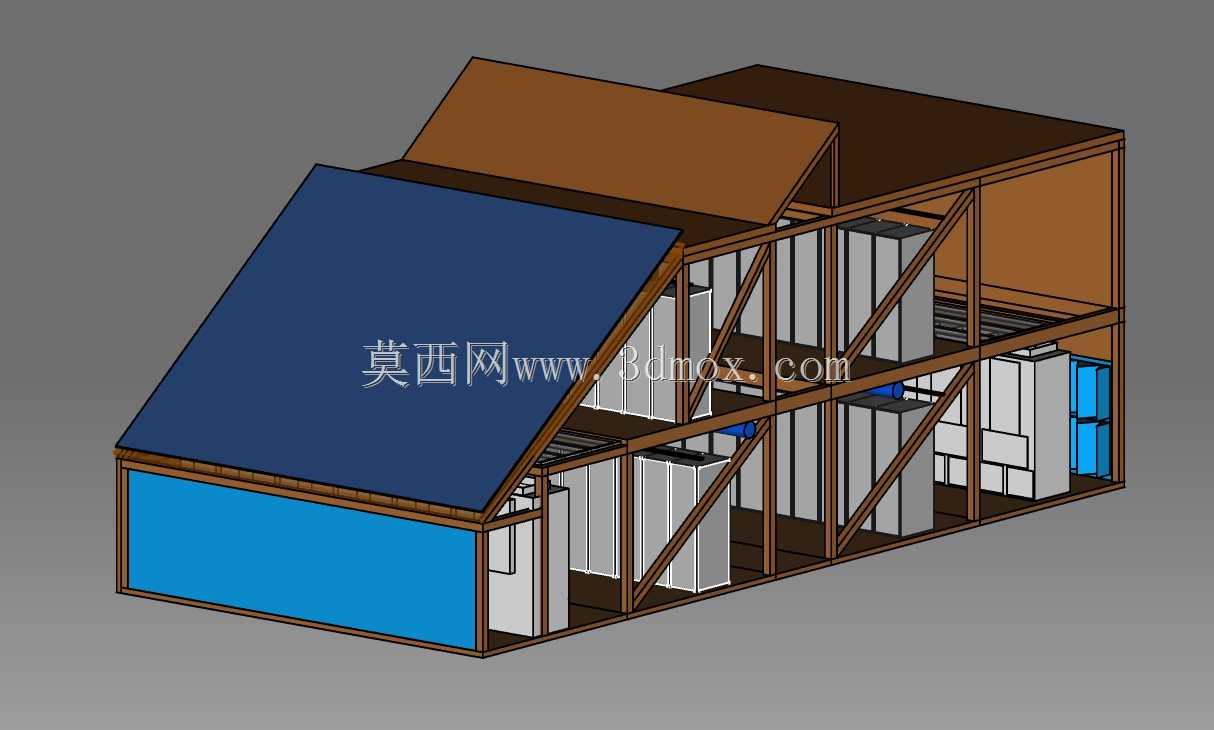

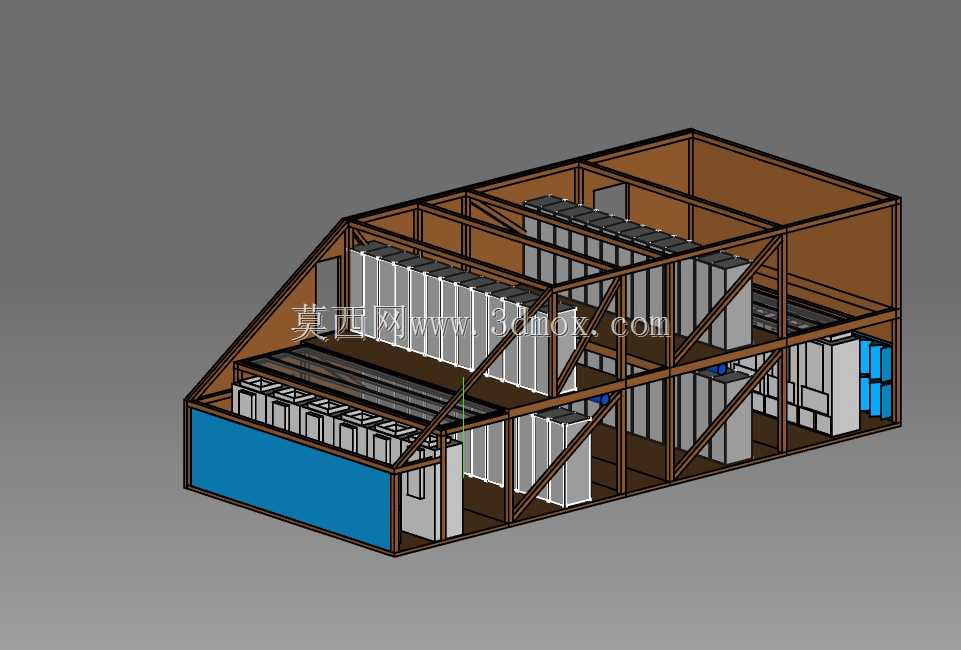

这套结构针对百兆瓦级超导供电数据中心的预制化部署需求设计，采用全木质框架作为承载主体，适配OCP标准机架的快速拼装场景，可在远离传统混凝土机房的郊野、临时算力部署点位快速搭建算力承载空间，无需复杂的土建施工流程，大幅缩短算力集群的上线周期。整体框架采用斜顶分层布局，上层预留超导母线的走线与绝缘防护空间，下层划分为52个标准机架安装位，单点位可承载25千瓦IT负载，配套12组云冷却器的安装接口，冷却管路沿木质框架的立柱内侧预设走管槽，避免管线外露占用机架安装空间，同时木质材料的低导热特性可减少外部环境热量向机架内部传递，降低冷却系统的空载能耗。设计阶段优先考虑现场无重型设备的拼装需求，所有木质构件均采用标准化榫卯加螺栓的复合连接形式，单根构件重量控制在两人可搬运范围内，框架的斜向支撑构件沿受力方向布置，可抵御户外部署时的侧向风压，同时抵消机架满载时的竖向载荷形变，顶层的斜向盖板可向上翻起，方便后期超导母线的检修与扩容作业，侧面的蓝色围护板采用快拆结构，无需专用工具即可拆卸，方便运维人员进入框架内部开展设备维护。安装边界方面，整体模块的长宽尺寸适配标准集装箱的内部装载空间，可直接通过陆运、海运完成整体运输，到场后仅需固定底部地脚即可完成主体结构部署，机架安装位的间距严格遵循OCP标准的运维通道要求，冷热通道的分隔结构与木质框架一体化设计，无需额外加装隔断构件，超导母线的连接端预留标准化快插接口，可与上游供电模块直接对接，冷却系统的进出水接口统一布置在模块侧端底部，与外部冷却管网的对接作业可在模块外部完成，无需进入机架区域施工。木质框架的所有节点均做绝缘处理，避免超导母线运行时的杂散电流通过框架传导，同时木材的减震特性可降低IT设备运行时的共振传递，减少硬盘等精密存储部件的故障概率，框架内部预留的走线槽可同时容纳强电、弱电两类线缆，两类线缆的走线槽之间设置木质隔离挡板，避免电磁信号干扰。
