桌面单声道GSD曲面扬声器结构设计

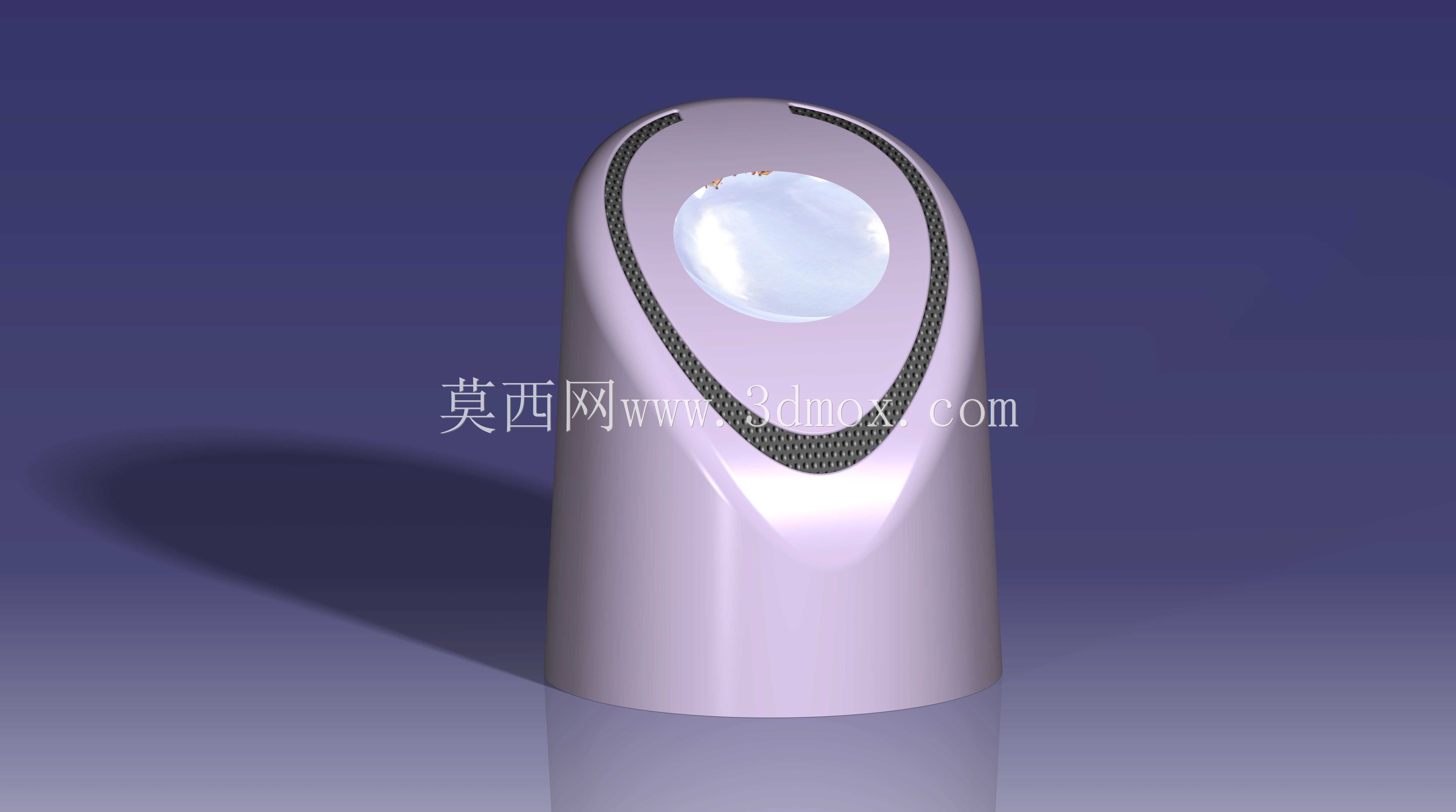

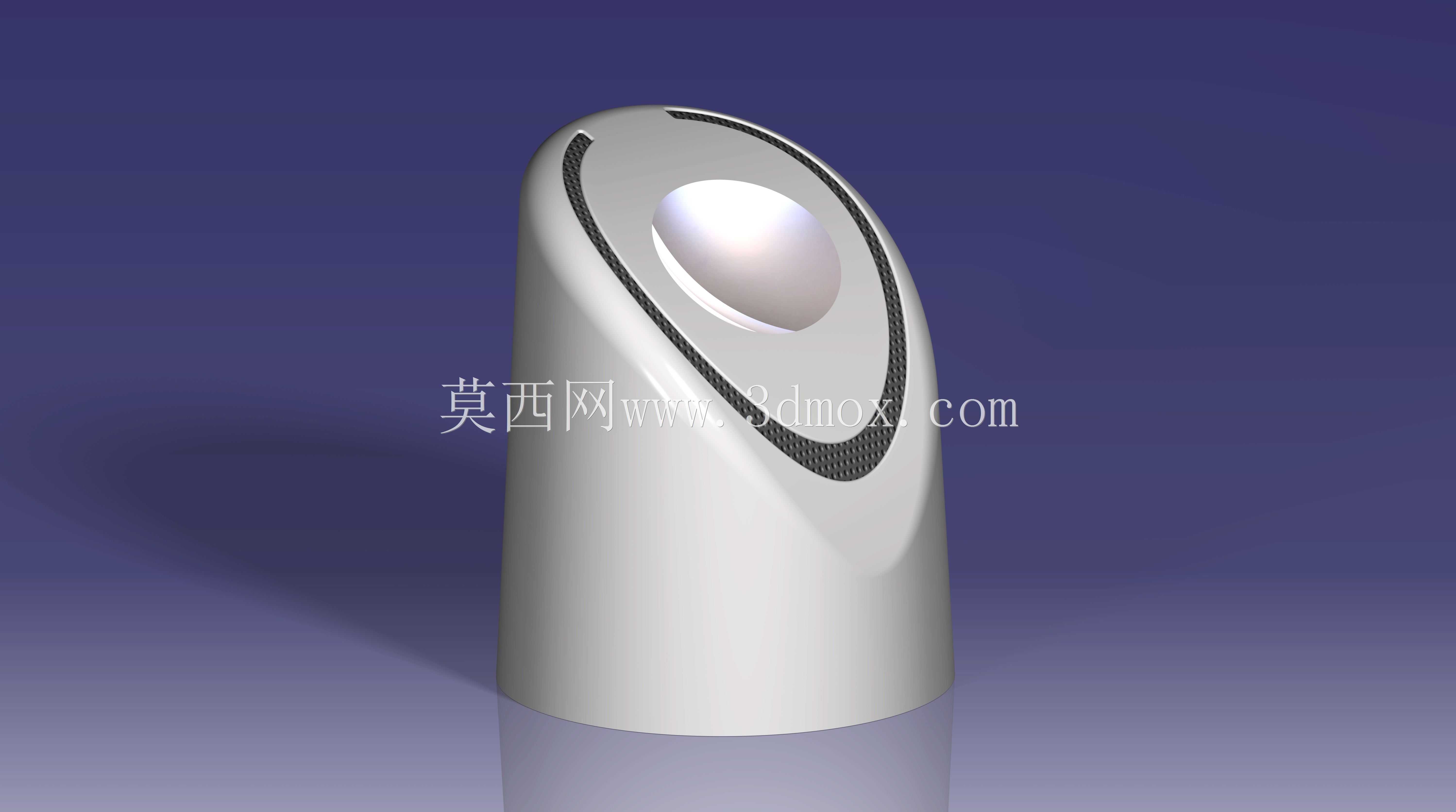

这款桌面扬声器的设计面向近场听音场景，主要适配个人桌面办公、小型居家休闲区域的音频播放需求，可直接放置于书桌、置物架等平整台面，无需额外安装支架，单台即可覆盖10平米以内空间的中高频音频回放，也可成对搭配组建双声道桌面系统。从结构设计层面看，整体采用一体化立式曲面壳体，底部做平切处理保证放置稳定性，壳体上窄下宽的锥度设计既降低了整体重心，避免日常误碰倾倒，也为内部音腔预留了足够的容积空间，出声面设置在壳体顶部的内凹区域，采用环形装饰圈包覆发声单元，出声方向略微向上倾斜，适配用户坐姿状态下的听音高度，减少桌面反射带来的音质损耗。设计过程中优先采用GSD曲面建模思路构建壳体外形，所有曲面过渡均做G2连续处理，避免外观面出现褶皱、棱线不顺的问题，壳体壁厚均匀控制在2mm，既满足注塑成型的工艺要求，也能减少壳体谐振带来的音染。内部音腔采用密闭式结构设计，发声单元与壳体的安装位做了环形止口结构，可搭配泡棉密封圈实现音腔的气密性，避免声短路影响低频表现，壳体内部预留了功放电路板、接线端子的安装卡槽，所有安装位的筋位均做了圆角过渡，避免应力集中导致的壳体开裂。从安装边界来看，整体底部直径约80mm，整体高度约150mm，放置时仅需占用极小的桌面空间，底部可粘贴防滑硅胶垫，进一步提升放置稳定性，壳体侧面无突出结构，多台并排摆放时也不会出现干涉。出声面的环形装饰圈采用可拆卸结构，可根据使用需求更换不同表面处理的装饰件，适配不同的桌面装修风格，壳体的合模线设置在曲面的视觉弱化区域，减少合模线对外观整体性的影响。在结构细节处理上，发声单元的安装面与壳体主曲面做了角度匹配，保证单元安装后与壳体表面齐平，无突出或凹陷，接线口设置在壳体背面的下部区域，走线时可沿壳体背面垂落，不会影响正面的视觉整洁度，整体结构无复杂的装配关系，仅需通过卡扣加少量螺丝即可完成整机组装，适合小规模量产的工艺要求。
