Creo参数化设计带镂空槽异形支撑块

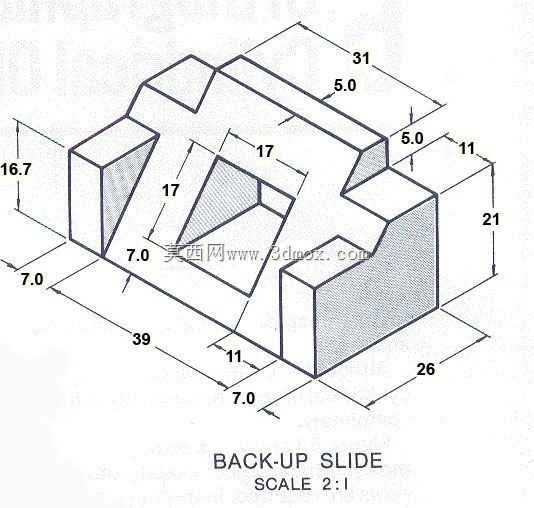

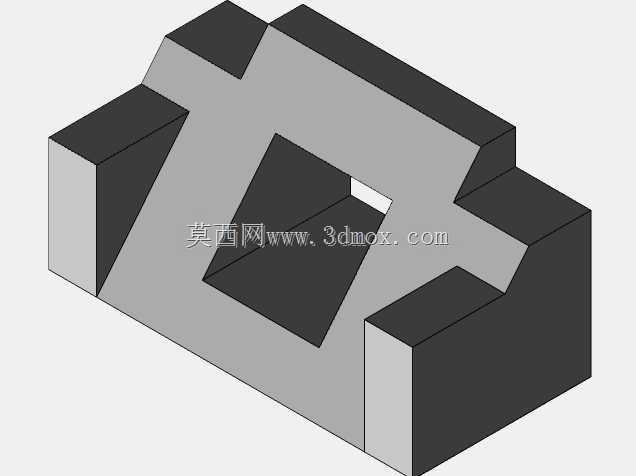

这类带中心镂空的异形块状构件，多应用在工装夹具的定位支撑环节、非标自动化生产线的工件承托工位，也可作为小型专用设备的机加成型基座使用，区别于标准矩形支撑块，其非对称的凸台布局能适配工件表面的异形轮廓，避免装夹过程中与工件的凸起结构发生干涉，在小批量多品种的机加工装场景里，这类定制化支撑件的使用频率远高于标准型材裁切的支撑块。从结构设计逻辑来看，构件两侧分布的高低错落凸台，是根据被支撑工件的底部贴合面轮廓做的仿形设计，每个凸台的顶面平面度要求控制在0.02mm以内，保证与工件接触时不会出现点接触导致的装夹应力集中，中心区域的三角形镂空并非单纯为了减重，一方面是为了给工件底部的突出定位销预留避让空间，另一方面也能减少构件整体的材料用量，同时在数控铣削加工时，镂空结构可以分散切削应力，避免整块实体加工时出现的热变形翘曲问题。做这类构件的三维建模时，首先要确定整体的安装基准面，也就是构件的底部平面，所有凸台的高度、镂空的深度都要以这个基准面做尺寸标注基准，避免后续加工时出现基准不重合导致的尺寸误差；建模过程中要注意凸台与主体连接位置的圆角过渡，不能做成直角连接，否则在后续热处理或者受力承载时，直角位置会出现应力集中，长期受交变载荷容易出现开裂问题。从安装边界来看，构件的整体长宽尺寸适配常规150mm规格的平口钳装夹范围，底部不需要额外做安装孔，直接靠钳口夹紧即可固定在机床工作台上，如果是用于自动化线的固定工位，可在构件两侧的凸台侧面加工螺纹孔，通过内六角螺丝与线体型材框架连接，安装时要保证构件的支撑面与工件的受力方向垂直，避免出现侧向分力导致支撑块移位。这类异形支撑块的镂空边缘要做0.5mm的倒角处理，一方面是去除加工毛刺避免划伤操作人员，另一方面也能在工件落位时起到导向作用，即使工件与支撑块存在小范围的位置偏差，也能顺着倒角滑入正确的支撑位置，不会因为硬碰撞损坏工件表面或者支撑块的定位面。在实际生产场景中，这类构件多采用45号钢铣削成型后做发黑处理，若用于有防锈要求的工位，也可替换为6061铝合金材质加工，不同材质的建模过程不需要调整结构尺寸，只需要在后续工程图标注时注明对应的材料和表面处理要求即可，建模时预留的加工余量要根据所选材料的切削性能调整，钢材件单边预留0.2mm的精铣余量，铝合金件可适当减少到0.15mm，保证最终加工后的尺寸精度符合装夹使用要求。
