FE1.1s高速USB2.0四端口集线器控制芯片

在消费电子、工业控制、嵌入式设备的接口扩展场景中，USB集线器控制芯片是实现单主机端口多外设挂载的核心器件，这款FE1.1s规格的USB2.0高速集线器控制芯片，正是面向多设备并发连接需求设计的集成控制单元。从实际应用来看，这类芯片常被用于桌面扩展坞、工业工控机前置接口面板、嵌入式设备外接扩展模块、车载USB拓展接口等场景，能够在不占用主机额外USB通道的前提下，将单个上行USB2.0端口扩展为4个独立下行端口，满足键盘、鼠标、U盘、串口调试模块、低速数据采集设备等多外设同时接入的需求，且支持各端口独立过流检测，避免单端口外设故障影响整条总线的正常运行。

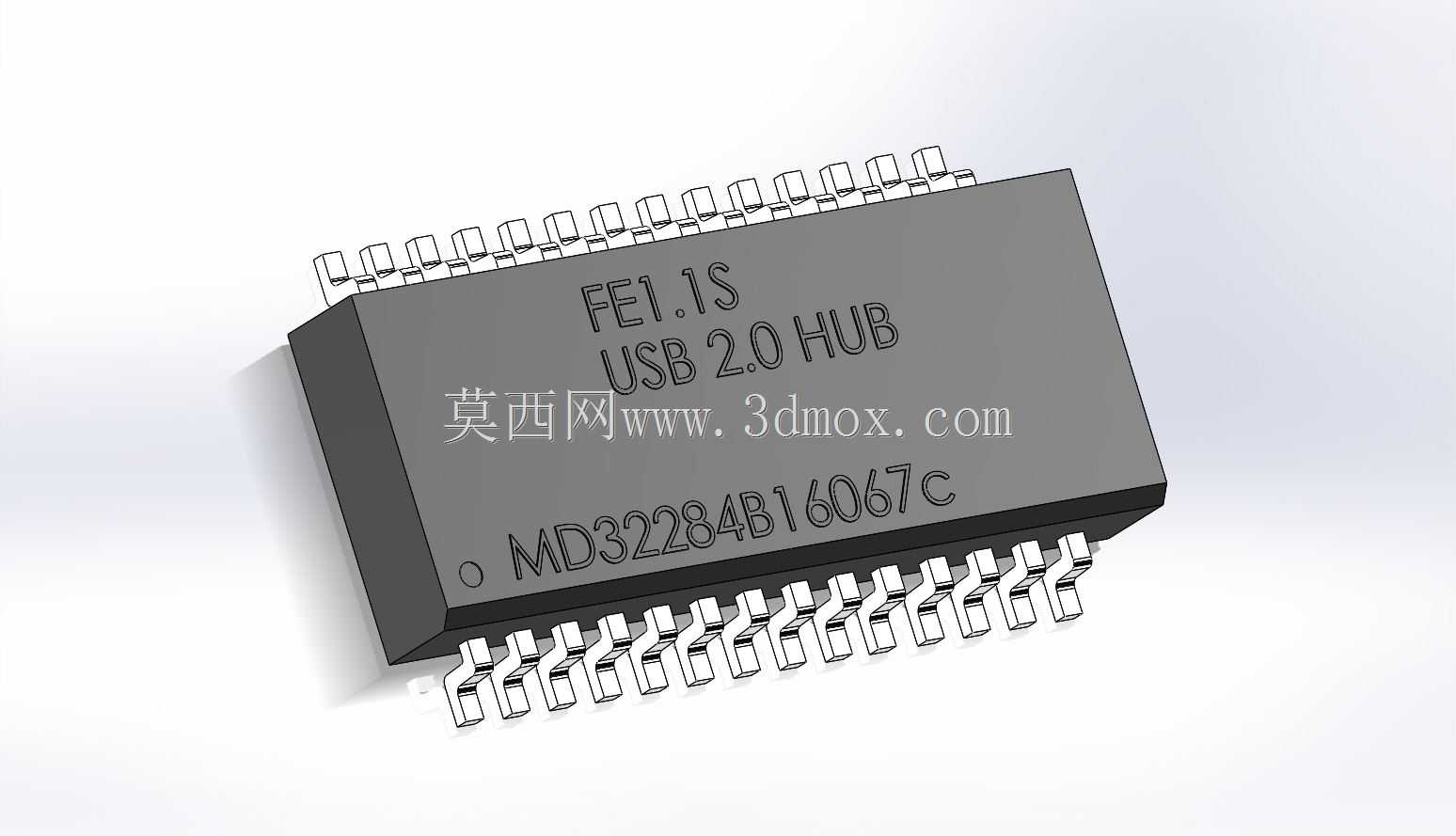

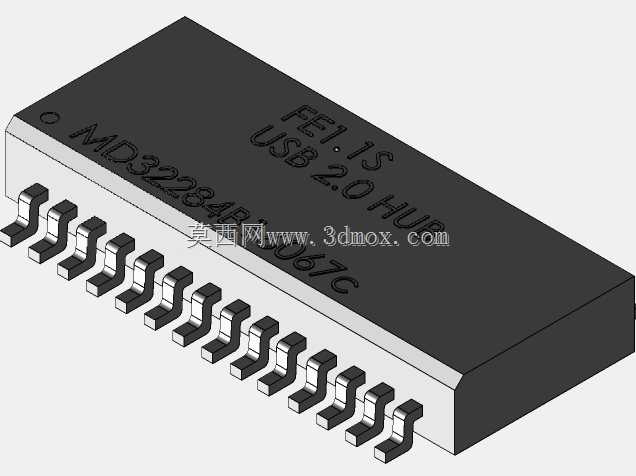

从设计维度来看，该芯片采用SSOP贴片封装形式，引脚沿封装本体两侧对称排布，这种封装选型充分考虑了量产SMT贴片的工艺适配性，引脚间距符合常规表面贴装工艺的精度要求，无需特殊钢网设计即可完成批量焊接，同时封装本体的厚度控制适配消费类电子产品薄型化的堆叠需求，在扩展坞、便携HUB这类对内部空间有严格限制的产品中，不会占用过多垂直安装空间。建模过程中需要严格把控引脚的共面度参数，引脚的成型角度、伸出长度与封装本体的相对位置公差需要控制在贴片工艺允许的范围内，避免出现虚焊、连锡等生产问题；芯片本体表面的丝印标识区域做了平整化处理，对应实际生产中的激光打标区域，建模时保留了丝印字符的凸起特征，还原芯片量产时的标识印刷效果。

在电路设计适配层面，该芯片的外围电路仅需少量阻容件、晶振及USB接口防护器件即可完成完整功能搭建，芯片内部已经集成了USB2.0高速收发器、集线器控制器、端口电源管理单元，无需额外扩展主控芯片即可实现全速、低速、高速USB设备的自动识别与带宽分配，下行端口支持独立的电源开关控制，可配合外围电路实现端口过流保护、端口状态指示等功能。建模时除了还原芯片本身的外形结构，也充分考虑了PCB布局时的安装边界，芯片本体下方预留了足够的铺铜散热区域，对应实际应用中芯片工作时的散热需求，两侧引脚的伸出长度匹配常规PCB焊盘的设计尺寸，结构工程师在进行整机堆叠设计时，可以直接调用该模型进行干涉检查，确认芯片与周边结构件、接插件的安全距离，避免生产组装时出现结构冲突。

不同于通用接口芯片，这款四端口USB集线器控制芯片在设计上兼顾了工业场景的稳定性需求与消费电子的成本控制需求，工作温度范围覆盖常规商用与宽温工业场景的要求，端口的数据传输稳定性经过多外设并发传输验证，不会出现带宽抢占导致的设备掉线、数据丢包问题。在进行三维建模时，对芯片的边角做了符合实际注塑封装的圆角处理，没有采用生硬的直角建模，还原真实芯片封装的工艺特征，引脚的弯折弧度也完全对应实际贴片元器件的成型工艺，保证模型导入PCB结构协同设计环境时，能够完全匹配实际元器件的安装尺寸，为结构工程师、硬件工程师的协同设计提供精准的三维参考。
