运动状态监测用安装固定支架结构

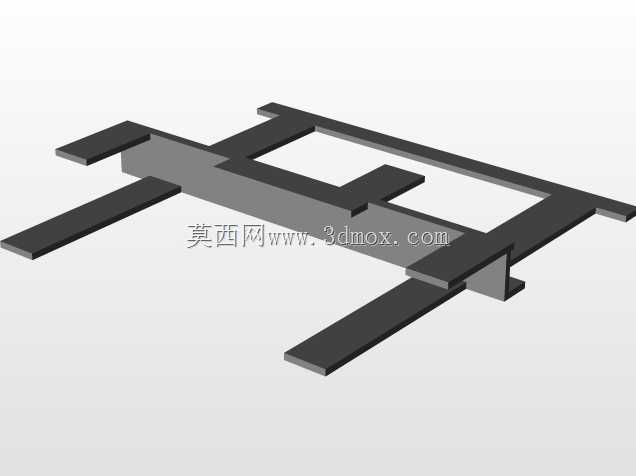

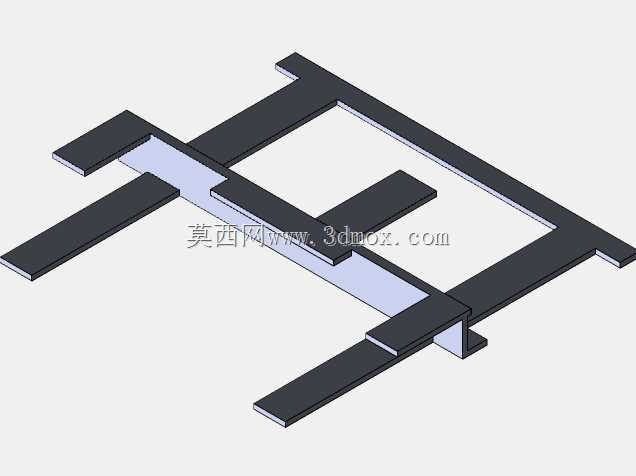

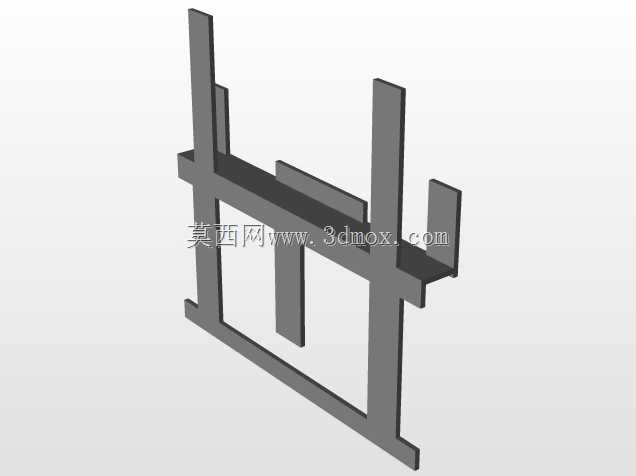

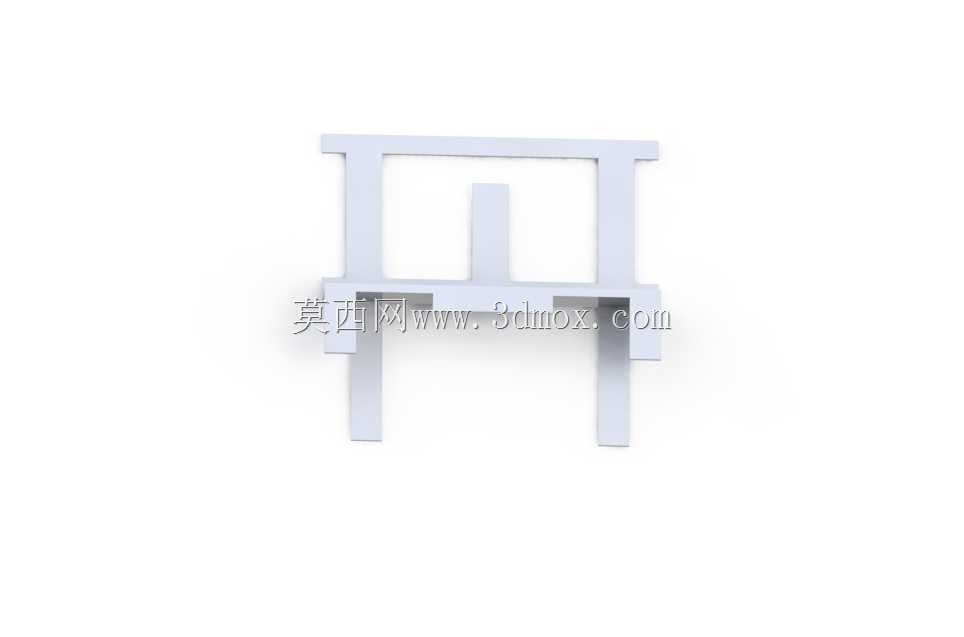

这类支撑固定结构多用于工业现场运动状态监测类传感组件的安装承载，在生产线设备运维、自动化工位状态采集场景中，需要依托这类刚性支架将监测模块稳定固定在指定安装位，避免设备运行过程中的振动导致监测位偏移，保障状态数据采集的准确性。从结构设计来看，整体采用对称式框架构型，上部的横向框体用于嵌合固定监测模块主体，预留的框内空间刚好匹配监测模块的外形尺寸，不需要额外加装固定压片即可实现模块的卡合定位，下部延伸出的两组插装支脚，对应安装基座上的预留插孔，插装后可通过侧边的紧定螺丝完成锁止，安装过程不需要复杂的调校，单人即可快速完成装拆，适合需要定期更换监测模块的运维场景。设计阶段充分考虑了安装边界的适配性，整体外轮廓的横向宽度控制在常规工业铝型材安装面的宽度范围内，支脚的中心距与常用安装基板的孔位参数匹配，不需要对现有安装基面做二次打孔改造，即可直接完成装固。结构的壁厚经过受力校核，在满足整体刚性要求的前提下尽可能缩减材料用量，既不会因为壁厚过薄导致长期受振动出现结构形变，也不会因为整体重量过大增加安装基面的承载负担。上部框架的内侧做了微小的导向倒角，在嵌装监测模块时可以起到导向作用，即使安装时存在微小的位置偏差，也能顺着倒角将模块滑入固定位，降低现场安装的对位难度。支脚的末端做了圆角处理，避免插装过程中锐角刮伤安装基面的防腐涂层，同时也能减少插装时的卡滞问题。这类结构在实际应用中，除了承载运动状态监测模块，也可根据现场需求适配同尺寸的其他传感采集模块，不需要重新设计加工支架，只需要调整模块与支架的嵌合间隙即可通用，大幅降低了现场安装配件的备货种类。结构的受力路径经过优化，设备运行产生的振动会通过上部框架传导至两侧的竖向支撑筋，再顺着支脚传递到安装基面，整体受力均匀，不会出现局部应力集中导致的结构断裂问题，即使在长期高频振动的工位上使用，也能保持稳定的固定效果，保障监测模块始终处于预设的采集位置，不会因为支架形变导致监测数据出现偏差。
