欧规双插脚充电器壳体结构设计

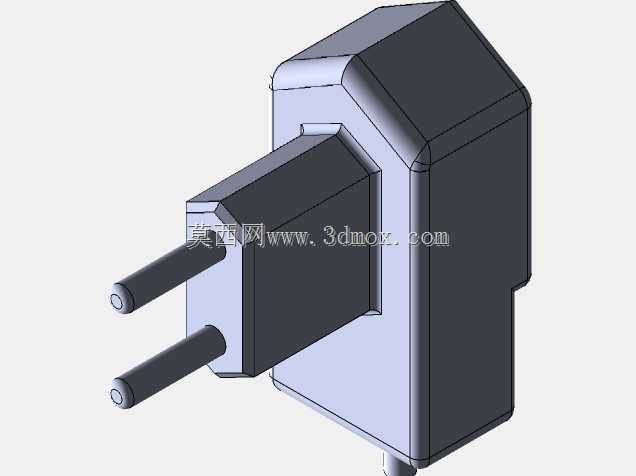

这款双插脚式充电器壳体，主要适配小功率消费类电子设备的墙插取电场景，日常可覆盖手机、小型数码外设、低功耗智能家居单品的供电转换载体需求，是民用取电配件里应用量级极大的结构品类。从结构设计逻辑来看，整体采用上下扣合的壳体分模方式，插脚区域与主体塑壳做了限位凸台结构，既可以保证插脚装配后的垂直度，避免插脚歪斜导致的插拔卡滞、接触不良问题，也能在插脚承受插拔侧向力时，将受力分散到壳体加强筋上，避免插脚根部塑壳开裂。外形上主体做了切角过渡处理，没有尖锐棱角，既符合民用电器的安全设计要求，也能减少注塑成型时的应力集中问题，降低壳体翘曲变形的概率。插脚采用标准欧规圆柱插脚设计，插脚中心距、伸出长度都严格匹配通用墙插的尺寸边界，插脚根部做了台阶限位，插入墙插时可以保证插入深度符合安全规范，不会出现带电部分外露的风险。壳体内部预留了PCB板安装位、电源模块的避让空间，上下壳的扣合位置设计了卡扣与超声焊接线，装配时可以先通过卡扣预固定，再通过超声焊接实现壳体的密封固定，不需要额外打螺丝，既可以提升装配效率，也能避免螺丝孔带来的进灰、绝缘风险。从安装边界来看，整体外轮廓尺寸控制在常规墙插的单工位占用范围内，不会遮挡相邻的插座工位，适配多联排插、墙面暗装插座的使用场景。壳体表面做了细晒纹处理，既可以提升握持插拔时的摩擦力，也能掩盖注塑过程中可能产生的轻微缩痕、流痕，提升成品外观一致性。插脚与内部PCB的连接位置预留了焊片槽位，可以保证焊片装配后不会出现窜动，避免长期插拔使用后出现焊点脱开的接触失效问题。在结构强度设计上，插脚对应的壳体内壁做了多条放射状加强筋，既可以提升壳体的抗挤压能力，避免运输、堆叠过程中壳体受压变形，也能在插拔受力时为插脚提供足够的支撑力，保证长期使用后的结构稳定性。
