可配置多引脚绕线式DILIC插座结构

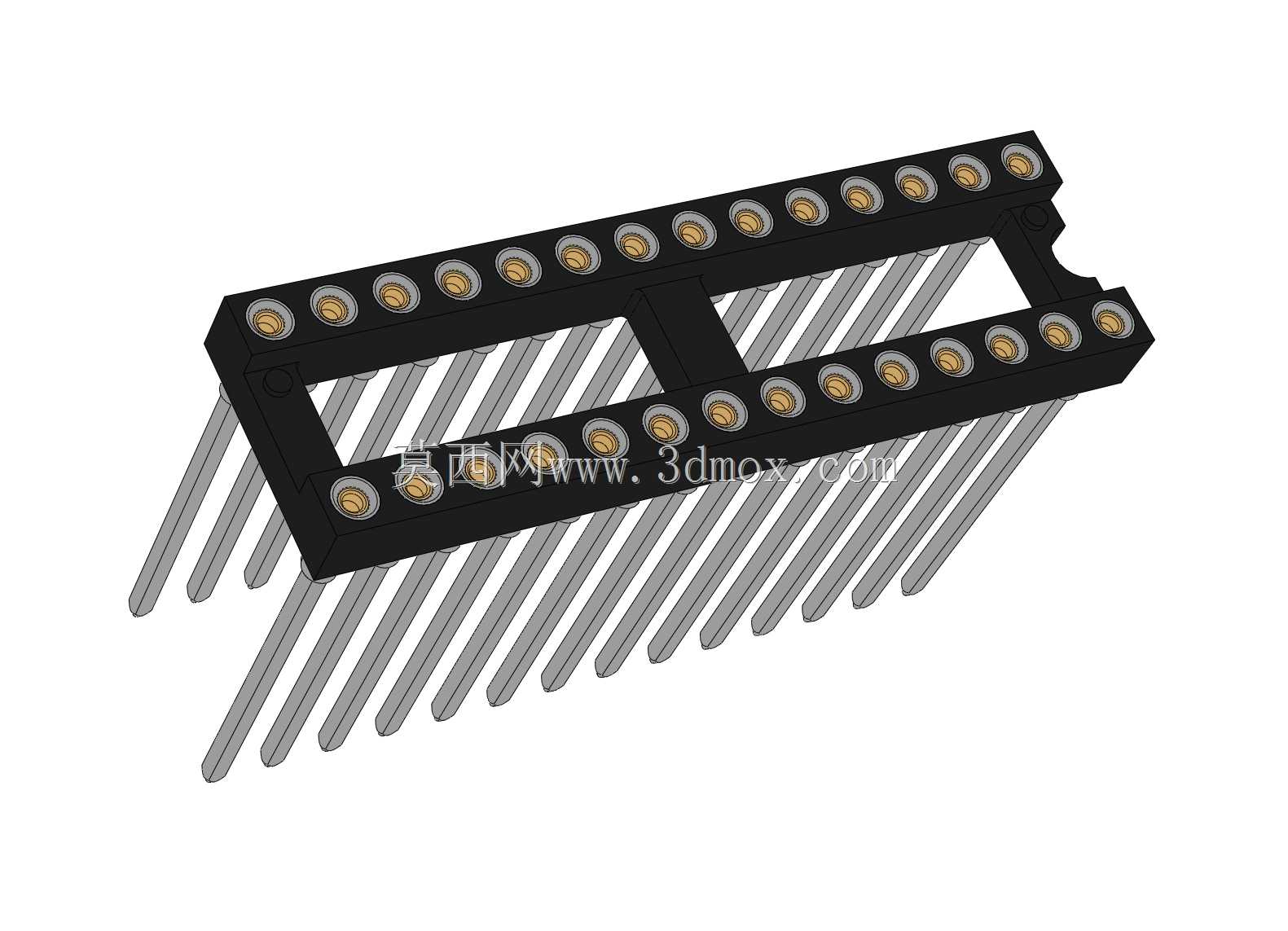

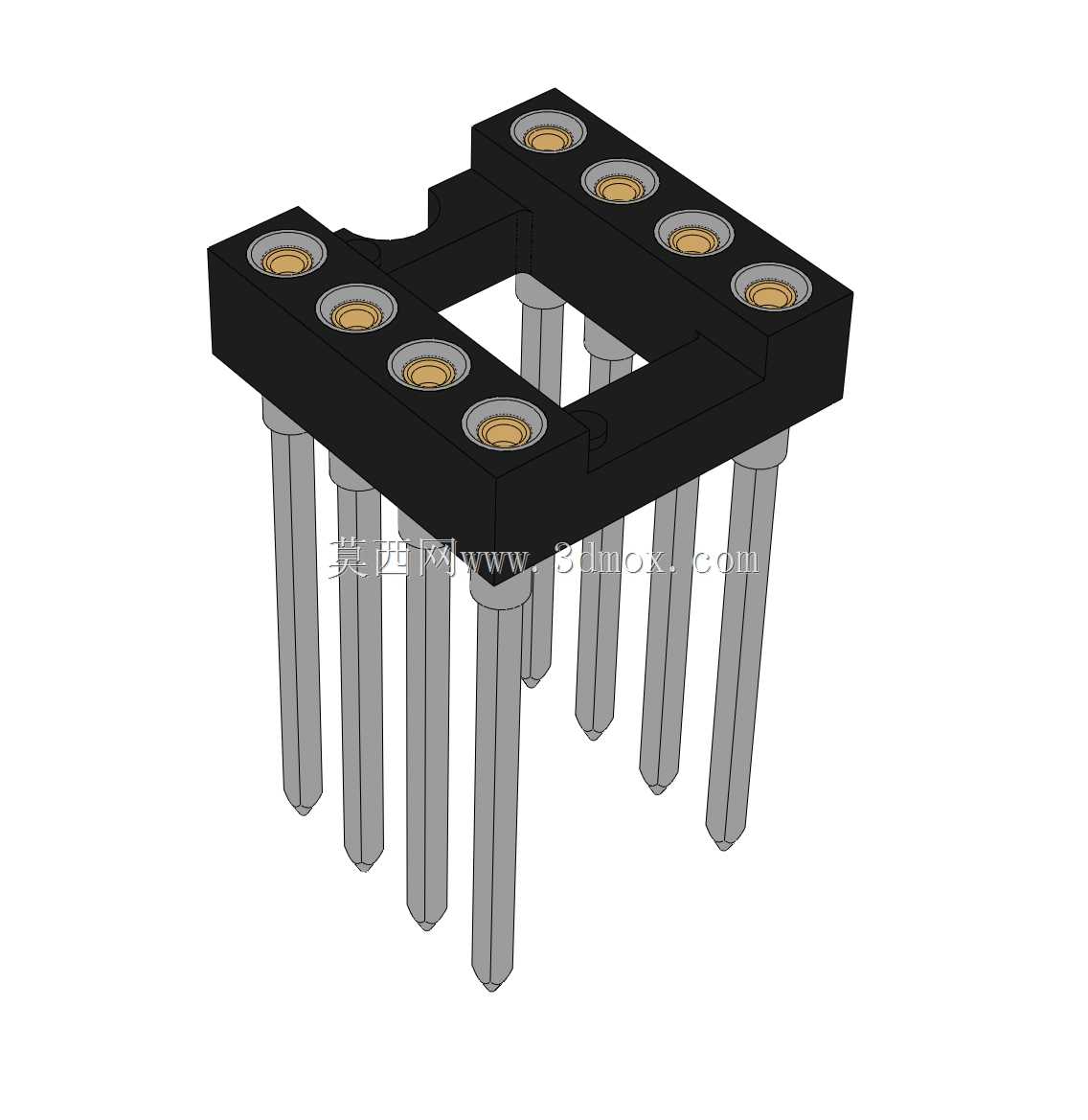

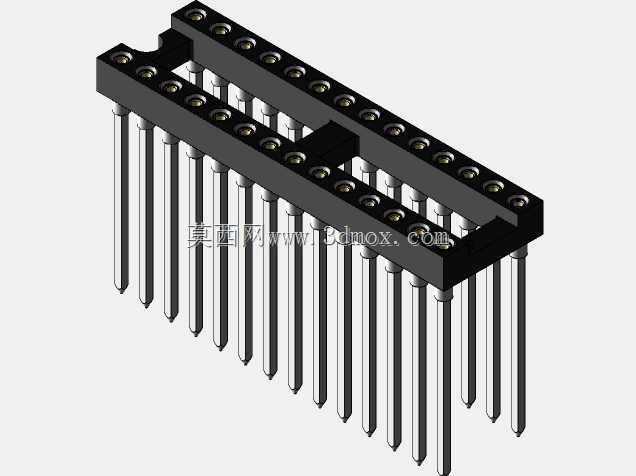

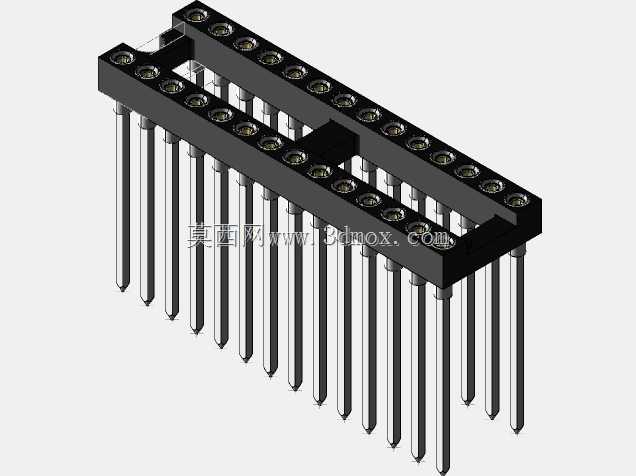

在电路板试制、小批量电子设备装联以及老式工业控制板卡维修场景中，绕线式DILIC插座是替代焊接直插、实现器件可拆换同时保证连接可靠性的核心接插件，这类插座不需要焊锡固定，通过绕线工艺就能和导线形成气密式冷压连接，在需要频繁更换芯片、调试电路参数的实验室环境，或是无法开展焊接作业的防爆、高洁净装配场景里，应用占比远高于普通焊接式IC插座。这款插座的设计首先围绕引脚适配性展开，可覆盖4至28引脚的标准双列直插芯片安装需求，引脚间距严格遵循0.1英寸的行业通用规范，能和市面绝大多数标准DIL封装芯片、通用面包板、原型验证PCB的安装孔位完全匹配，不会出现引脚错位、插装干涉的问题。插座本体采用绝缘耐高温的工程塑料基座，基座上的引脚插孔内嵌铜质接触环，接触环内壁做了镀金处理，既可以降低接触电阻，也能避免长期使用出现氧化导致的接触不良，每个插孔对应一根垂直引出的长直引脚，引脚端部做了倒角处理，方便绕线操作时快速套入绕线枪的导嘴，绕线连接后引脚和导线的接触拉力能满足工业级设备的抗振动要求，不会因为设备运行中的持续振动出现松脱。从安装边界来看，插座的宽度尺寸为0.3英寸，对应10.16mm的本体宽度，在PCB布局时不需要额外预留多余的避让空间，相邻插座可以按照标准间距排布，不会出现本体干涉。基座中间的镂空设计一方面是为了节省原材料，降低插座自身重量，另一方面可以在芯片插装后观察芯片底部的引脚对位情况，避免插装时引脚弯折卡在基座内部。设计过程中特意将引脚的长度做了统一规范，既满足绕线操作需要的引脚夹持长度，也不会因为引脚过长导致相邻引脚之间的绝缘距离不足，在高压信号传输场景下也能避免爬电距离不够的问题。和普通焊接式IC插座不同，这款绕线式插座不需要预先在PCB上焊接固定，可以直接通过绕线连接实现飞线式装配，在设备改造、板卡功能追加的场景里，不需要重新设计制作PCB，就能快速扩展芯片安装位，大幅缩短样机调试的周期。同时插座的基座边角做了圆角处理，避免装配过程中尖锐边角划伤导线绝缘层或是操作人员的手部，接触环和塑料基座之间采用过盈压装的固定方式，长期插拔芯片也不会出现接触环松动、被引脚带出基座的问题，能承受上百次的芯片插拔循环，接触性能不会出现明显衰减。
