小型液压驱动装载执行机构设计

项目分类:3D模型 发布时间:2021-09-23 ID:287120

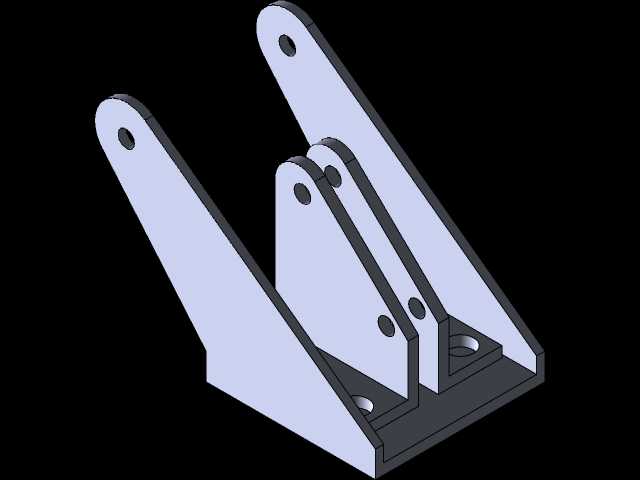

  • 小型液压驱动装载执行机构设计

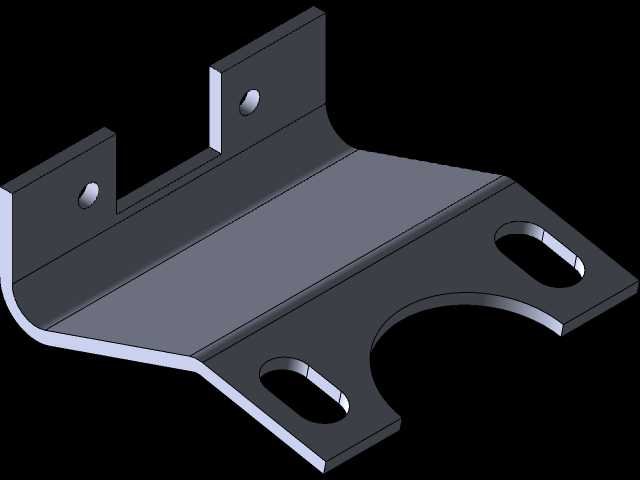

  • 小型液压驱动装载执行机构设计

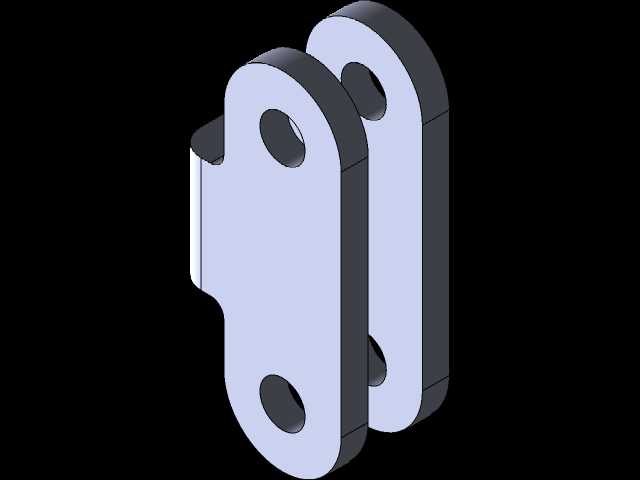

  • 小型液压驱动装载执行机构设计

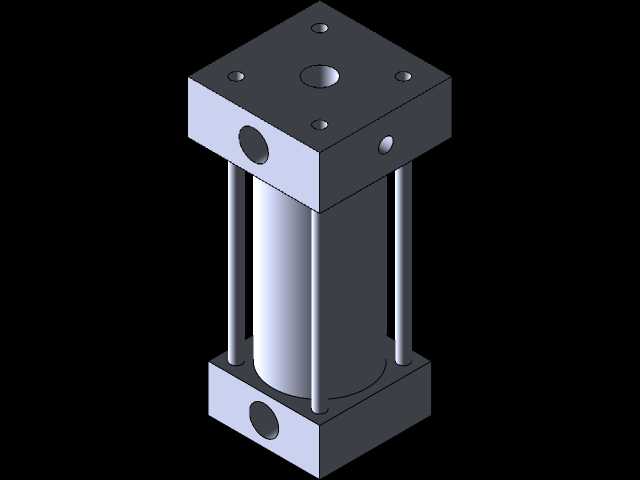

  • 小型液压驱动装载执行机构设计

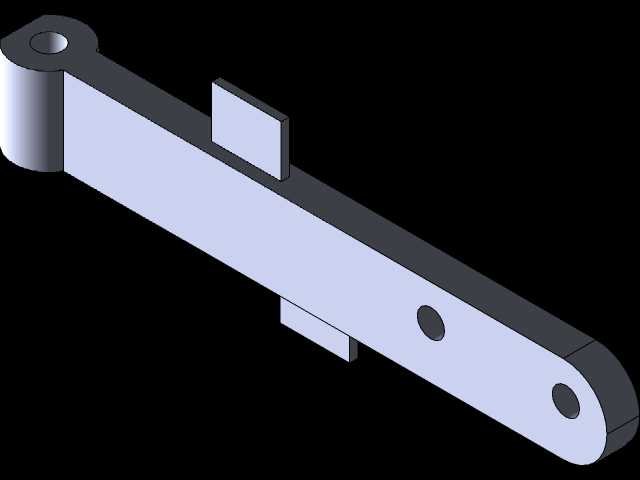

  • 小型液压驱动装载执行机构设计

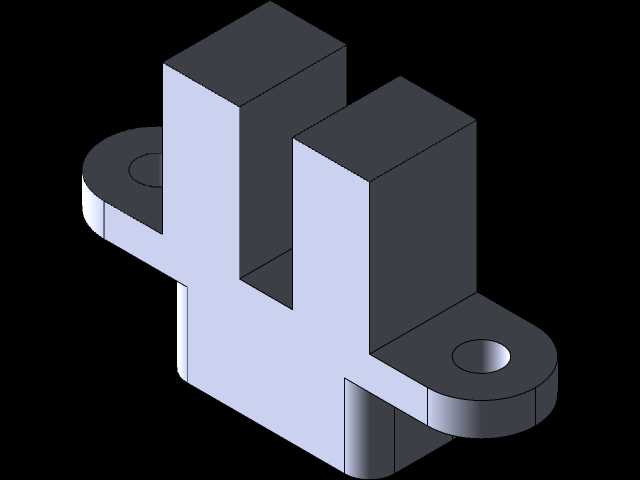

  • 小型液压驱动装载执行机构设计
  • 小型液压驱动装载执行机构设计
  • 小型液压驱动装载执行机构设计
  • 小型液压驱动装载执行机构设计

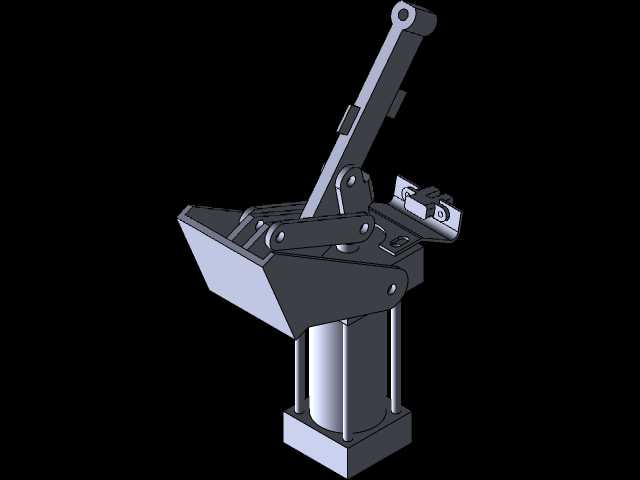

在小型工程机械、实训教学台架、非标自动化物料转运场景中,这类带铲斗的液压执行组件常作为末端作业单元,承担小载荷散料归集、轻量工件转移、工位间物料推送的功能,区别于大型工程设备的装载臂,该结构更紧凑,适配安装空间受限的作业点位。从结构设计逻辑来看,整套机构采用立式单液压缸作为动力输出源,缸体底部设置方形安装法兰,法兰面预留四个对称安装孔,可直接固定在设备基座或移动小车上,安装时需保证缸体轴线与安装面垂直度公差控制在0.1mm以内,避免偏载造成活塞杆密封件过早磨损。上部的连杆机构采用多铰接点设计,摇臂、铲斗拉杆、支撑臂之间通过销轴连接,铰接处均设计有衬套安装位,可加注润滑脂降低转动副的摩擦损耗,铲斗采用敞口式焊接结构,斗唇做加厚处理,适配砂石、金属切屑、小型塑料件等不同性状物料的铲取作业,作业时液压缸活塞杆伸出,通过连杆的力传递带动摇臂抬升,同时联动拉杆调整铲斗倾角,实现物料的举升与卸料动作,活塞杆收回时则带动铲斗复位至低位,完成下一次铲取循环。设计过程中需要重点校核各铰接点的受力情况,尤其是液压缸与摇臂的连接耳板位置,需根据额定推力做应力校核,避免作业过程中出现耳板撕裂的情况,同时要控制各连杆的运动干涉边界,当活塞杆处于全缩位置时,铲斗下沿与安装法兰上表面的预留间隙不小于15mm,防止运动过程中铲斗与基座发生碰撞;当活塞杆处于全伸位置时,铲斗的最大举升高度可根据连杆长度参数匹配不同作业高度需求,整套机构的横向安装宽度控制在较小范围内,可并排安装在多工位转运设备上,实现多点位同步作业。在实际应用中,该结构可根据作业载荷更换不同缸径的液压缸,也可调整连杆的长度比例来改变铲斗的翻转角度与举升行程,适配不同的作业需求,铰接销轴采用标准圆柱销设计,便于后期磨损后的快速更换,降低维护成本。
