小型轴流散热扇七叶叶轮结构设计

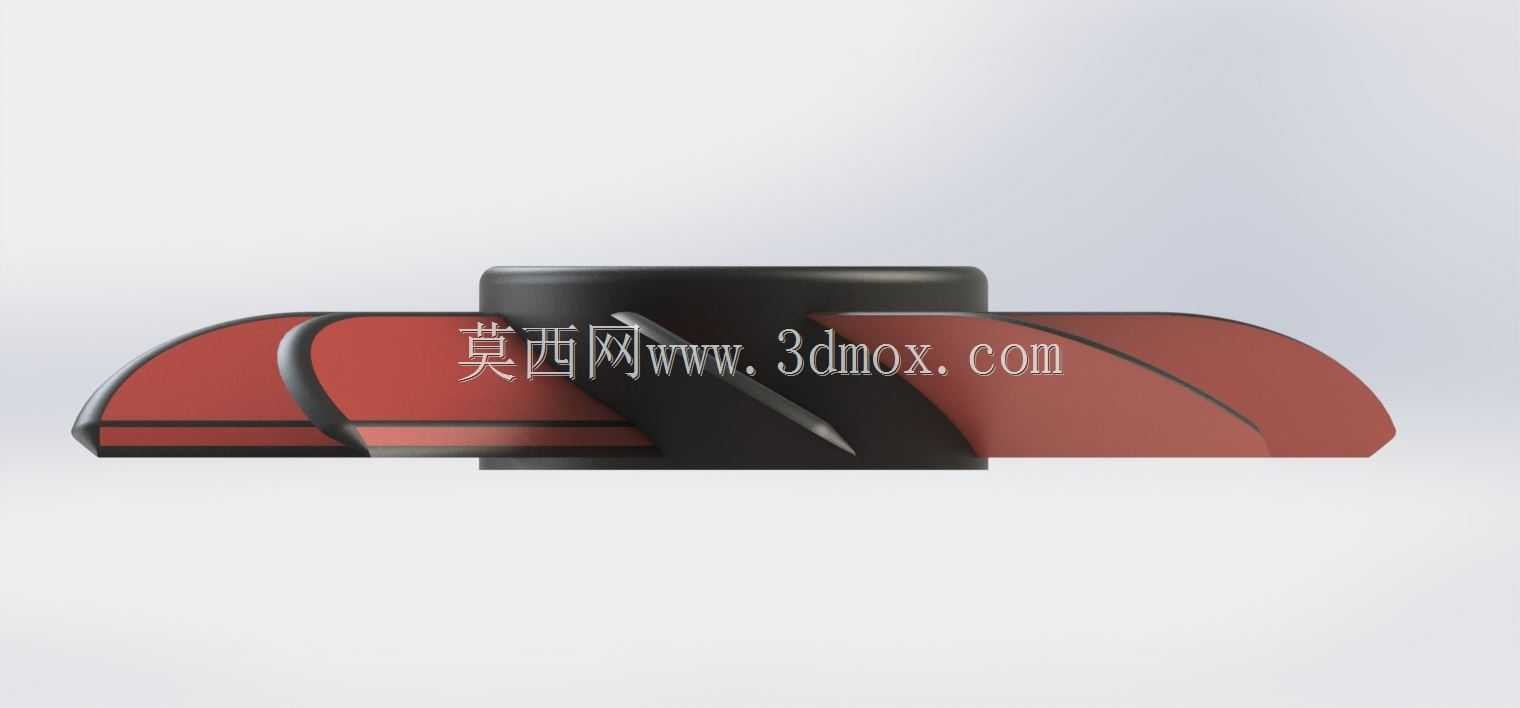

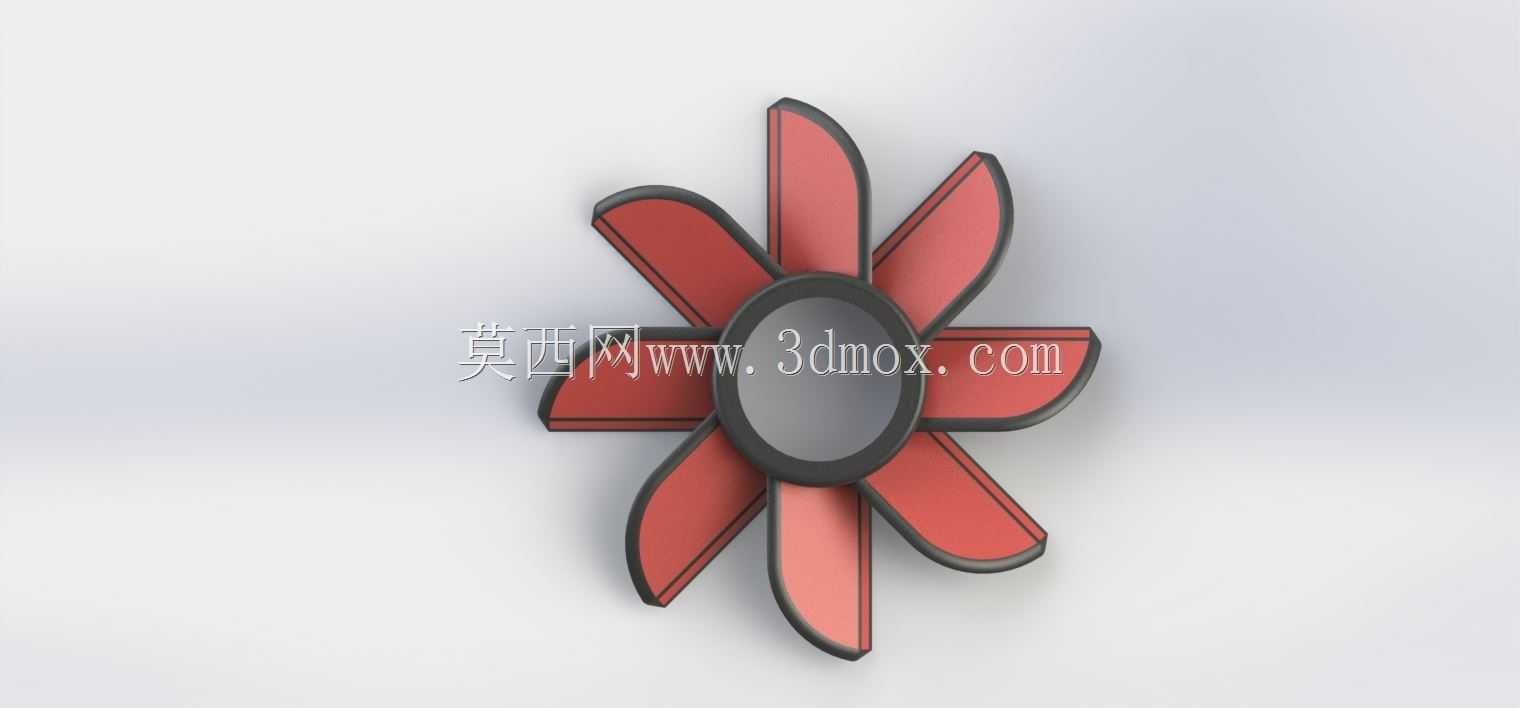

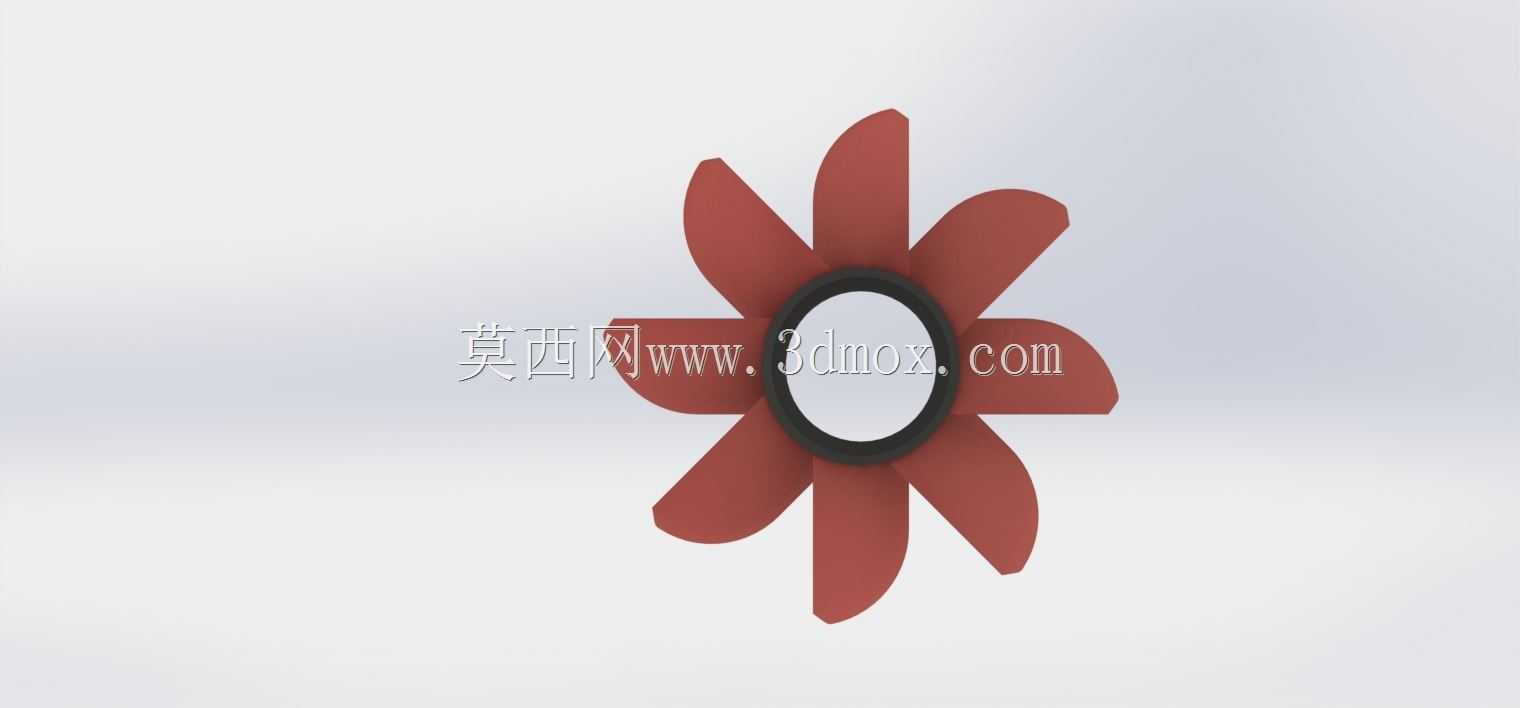

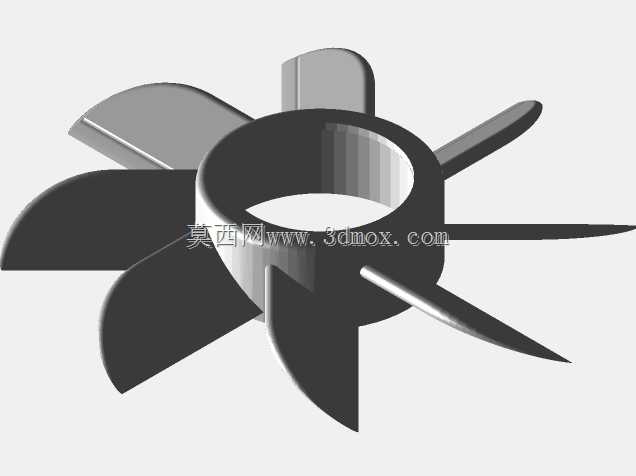

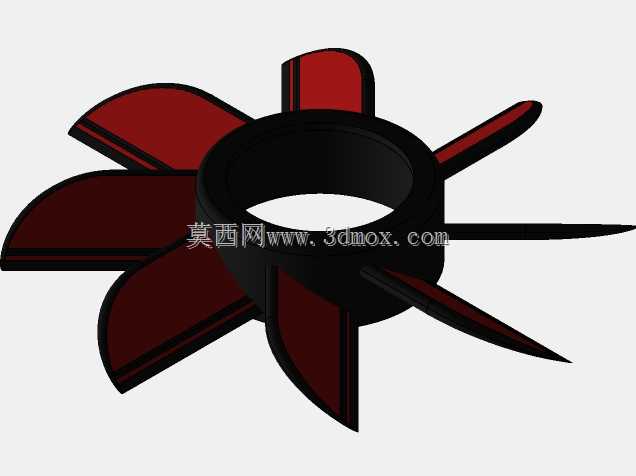

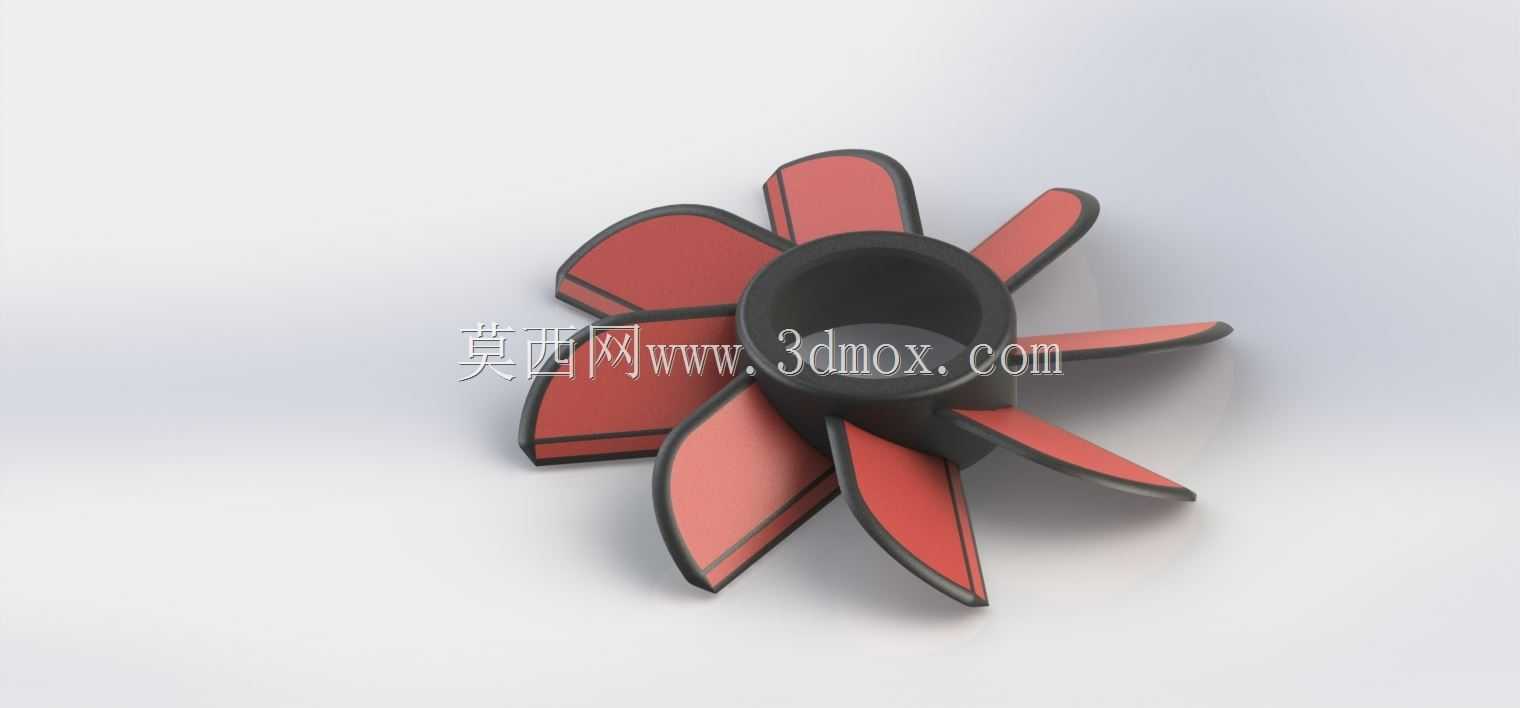

这款七叶叶轮主要适配小型轴流散热场景，常见于桌面电子设备散热、小型工控机箱通风、3D打印机喷头周边风冷、微型机柜局部散热等工况，核心作用是通过定向旋转推动空气形成稳定气流，带走发热元器件表面累积的热量，避免局部积温过高导致电子元件性能衰减、寿命缩短。从结构设计来看，叶轮采用中心轮毂加七片等距分布叶片的布局，中心轮毂为带中心通孔的圆柱结构，通孔用于与电机输出轴配合安装，轮毂内壁可根据配套电机轴径设计过盈配合公差或者加装顶丝固定位，确保高速旋转时不会出现打滑、偏摆问题，轮毂外壁做了平滑过渡处理，减少叶片根部的应力集中，同时降低气流在轮毂处的紊流损耗。七片叶片采用等夹角圆周排布，相比常规五叶结构，相同转速下能输出更均匀的气流，降低叶片旋转时的气流脉动，减少运行过程中的风切噪音，叶片本身采用带弧度的翼型截面，从根部到叶尖的弦长、安装角做了渐变处理，根部安装角更大以适配轮毂处较低的线速度，叶尖安装角逐步收小匹配更高的线速度，让整个叶片工作面的风压分布更均匀，避免叶尖处出现气流分离导致的效率下降。外形尺寸上，叶轮最大回转半径为110mm，安装时需要预留至少120mm的径向空间，避免叶尖与周边护网、壳体发生刮蹭，轴向安装深度需要匹配轮毂长度，确保电机轴插入轮毂后有足够的配合长度，同时叶片前后侧需要预留至少10mm的通风间隙，避免进风侧被遮挡导致进风量不足。设计过程中需要重点做动平衡校验，每片叶片的重量偏差控制在极小范围内，避免高速旋转时产生径向振动，传递到电机端导致轴承磨损加快，叶片与轮毂的连接位置做了加厚圆角过渡，既提升连接强度，也能减少注塑成型时的缩痕问题，适配批量注塑生产的工艺要求。实际选型使用时，需要匹配对应转速的直流无刷电机，根据需要的风压风量调整供电电压，这类叶轮的工作转速通常在2000-4000转区间，既可以提供足够的散热风量，也能把运行噪音控制在可接受范围内，叶片表面做光滑处理减少风阻，红色的外观涂层也能起到标识作用，方便设备组装时快速识别零件规格，避免错装。
