六叶轴流散热风叶结构设计方案

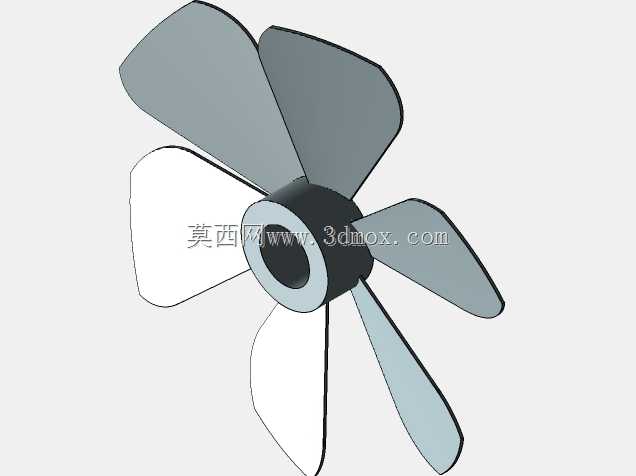

这类六叶结构的风叶，目前在民用通风、工业散热场景的应用覆盖度极高，小到桌面小型送风设备、机柜散热风道，大到厂房岗位式通风机组、小型风冷换热设备的送风端，都能见到同结构叶轮的身影。不同于常规等距等宽的三叶、四叶风叶，这款风叶采用非对称叶形排布，相邻叶片的安装角存在细微差值，能在运转时打散通过叶道的气流涡旋，降低特定频段的气动噪声，避免常规等角距风叶运转时产生的尖锐啸叫，适配对运行噪音有要求的室内使用场景。从结构设计逻辑来看，轮毂部分采用阶梯式轴孔设计，中心通孔预留了标准轴系的配合公差，轴孔外侧的环形凸台一方面用于提升轮毂与驱动轴连接的轴向定位精度，避免高速运转时叶轮出现径向窜动，另一方面凸台端面预留了紧定螺钉的安装平面，无需额外加工定位键槽就能完成叶轮与驱动轴的锁止固定，适配小功率驱动电机的快装需求。叶片部分从根部到叶梢采用渐变厚度设计，叶根位置厚度最大，可承载运转时的离心力载荷，避免长期运转出现叶根断裂的疲劳失效问题，叶梢位置做了圆弧收边处理，能减少叶梢与风道内壁间隙处的气流回流损失，提升整体送风效率。叶片的曲面扭转角从根部到叶梢逐步递减，符合轴流叶轮的气流做功规律，可保证气流沿轴向平稳导出，减少径向紊流带来的能量损耗。从安装边界来看，这款风叶的径向最大尺寸适配常规小功率驱动单元的安装空间，轮毂的轴向长度控制在合理范围，安装时不会与电机端盖、风道护网产生结构干涉，叶片外缘做了钝化处理，即便安装过程中出现轻微磕碰，也不会出现叶片边缘崩缺的问题。实际选型应用时，这类风叶可直接匹配常规单相异步电机、直流无刷电机的输出轴，无需额外定制转接件，能大幅缩短通风散热设备的组装调试周期。在风洞测试场景下，这款风叶的风压特性曲线较为平缓，在不同风道阻力工况下都能保持稳定的送风量，不会出现风道阻力稍大就风量骤降的问题，适配滤网前置、带导流罩的各类通风散热设备使用。
