显示模块嵌入式注塑外壳结构设计

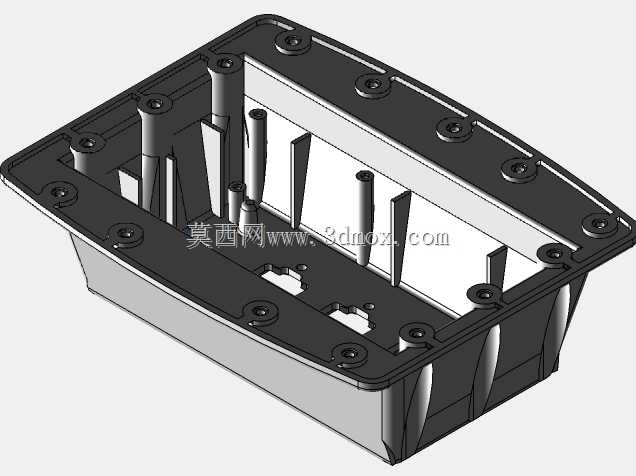

这款注塑外壳主要面向工业显示模块的嵌入式安装场景，常见于设备操作面板、小型工控终端、车载显示单元的外露部件防护，核心作用是承载显示模组、内置线路板与接口组件，同时隔绝外部粉尘、溅液对内部电子元件的侵蚀，也能避免装配、运维过程中直接触碰电路板造成的元器件损坏。从结构设计来看，壳体采用带翻边的框型布局，翻边区域均匀排布了多组安装孔位，孔位对应位置内置了带加强筋的支撑柱，支撑柱高度与壳体内部安装腔深度匹配，既可以通过螺丝穿过翻边孔将壳体固定在设备面板的预留开孔处，也能通过支撑柱承托内部的显示模组与PCB板，让内部元件与壳体底部预留出足够的走线空间，避免线路挤压弯折。壳体内部设置了多道纵横交错的加强筋，部分筋位同时充当内部元件的分隔挡边，能够将电源模块、显示驱动板、接口区域做物理分隔，减少不同模块之间的信号干扰，同时筋位的走向也兼顾了注塑成型的熔体流动路径，能够降低壳体注塑过程中的翘曲变形概率，提升成型尺寸的稳定性。壳体侧壁做了小幅的拔模斜度，外侧壁带有内凹的防滑纹理区域，既方便注塑脱模，也能在人工装配嵌装时增加摩擦力，便于对位安装。安装边界方面，翻边的外轮廓尺寸需要匹配设备面板的开孔公差，通常单边预留0.1-0.2mm的装配间隙，支撑柱的端面平面度控制在0.05mm以内，保证内部PCB板安装后不会出现倾斜，避免显示模组装配后出现视角偏移。壳体的内部腔体深度根据常规显示模块的厚度设计，预留了柔性排线的弯折空间，边角位置做了圆角过渡，避免应力集中导致的壳体开裂，同时也能减少组装过程中排线被锐角划伤的风险。
