机箱硬盘导轨及2.5英寸硬盘适配结构

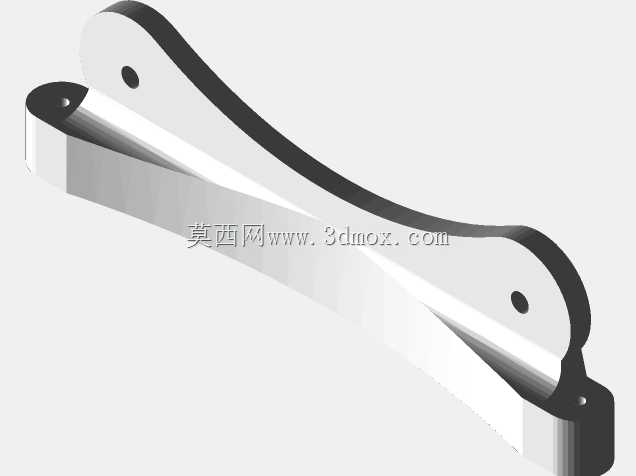

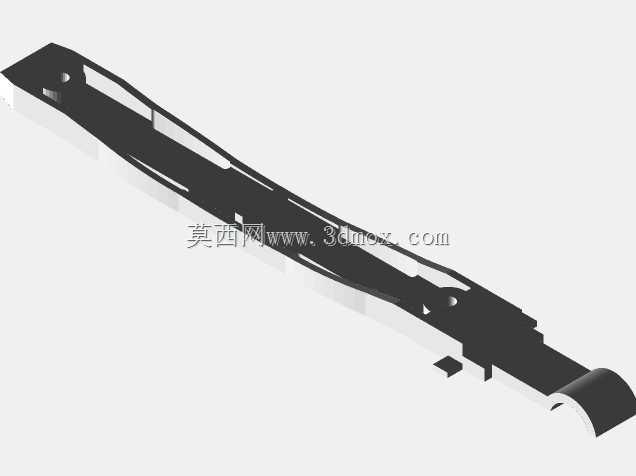

在老旧服务器机箱的存储扩容场景中，不少早年推出的塔式、机架式机箱仅预留了3.5英寸硬盘的安装位，且配套的原装导轨经过长期使用容易出现滑扣、断裂、丢失的问题，直接导致2.5英寸规格的固态硬盘、机械硬盘无法直接固定安装，强行用扎带捆绑不仅会影响机箱内部风道走向，长期运行下硬盘受震动影响还容易出现坏道、接口松脱的故障，给存储数据带来安全隐患。这款适配结构针对Chieftec BL系列机箱的原有导轨安装位做了匹配设计，在还原原有导轨滑动卡扣结构的基础上，集成了2.5英寸硬盘的安装位，无需对机箱原有结构做破坏性改造，就能直接沿用机箱的导轨插槽完成固定。从结构设计来看，主体采用长条形悬臂式结构，前端做了圆弧导向处理，对准机箱导轨插槽推入时可以自动导正位置，不需要反复对位调整，尾部设置了与机箱卡槽匹配的限位凸点，推入到位后会自动卡入机箱的定位孔，避免硬盘受震动时从插槽中滑出。安装面上预留了对应2.5英寸硬盘标准孔位的安装孔，适配M3规格的固定螺钉，孔位公差控制在合理范围内，既不会因为孔位偏差导致螺钉无法拧入，也不会因为间隙过大造成硬盘安装后出现旷量。考虑到机箱内部的气流组织，适配结构在硬盘安装区域做了镂空导流设计，不会阻挡硬盘表面的散热气流，避免硬盘因为散热不畅出现运行温度过高的问题，结构边缘做了倒角处理，安装过程中不会划伤手部或者硬盘的PCB电路板。在安装边界上，整体厚度控制在原有导轨的厚度范围内，推入机箱后不会和相邻的硬盘位、机箱内部走线、散热风扇产生干涉，适配结构的承重能力经过结构校核，完全可以承载常规2.5英寸机械硬盘、固态硬盘的重量，长期使用不会出现形变下垂的问题。针对原有导轨结构强度不足的问题，这款适配结构在受力弯折区域做了局部加厚处理，反复抽拉安装也不会出现断裂变形的问题，相比原装导轨的结构强度有明显提升，同时兼顾了安装便捷性和使用可靠性，解决了老旧机箱扩容2.5英寸硬盘的安装痛点，不需要更换整个机箱存储笼就能完成存储升级，大幅降低了老旧设备升级的改造成本。
