适配DIN顶帽导轨的Pi Zero带夹安装外壳

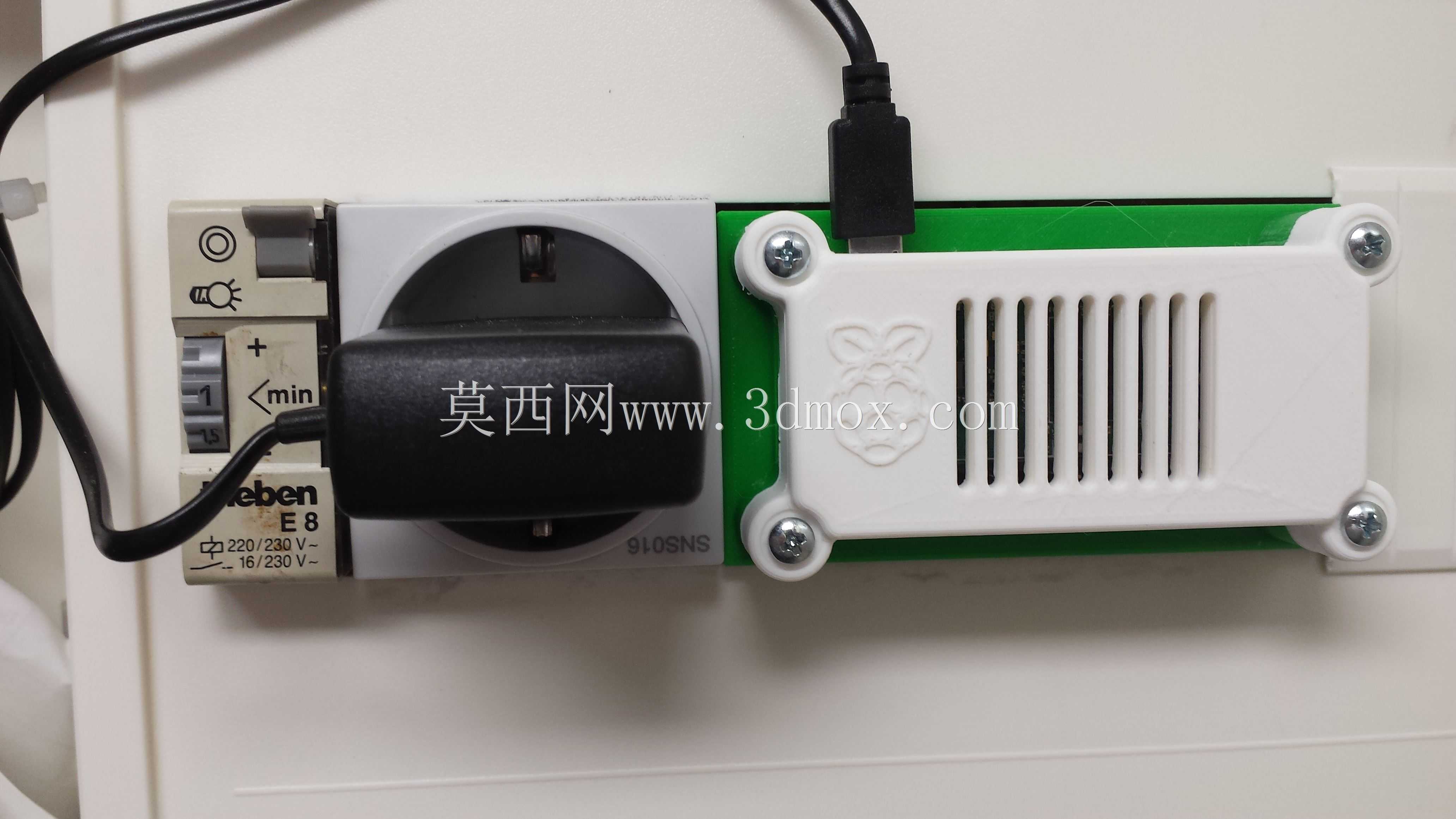

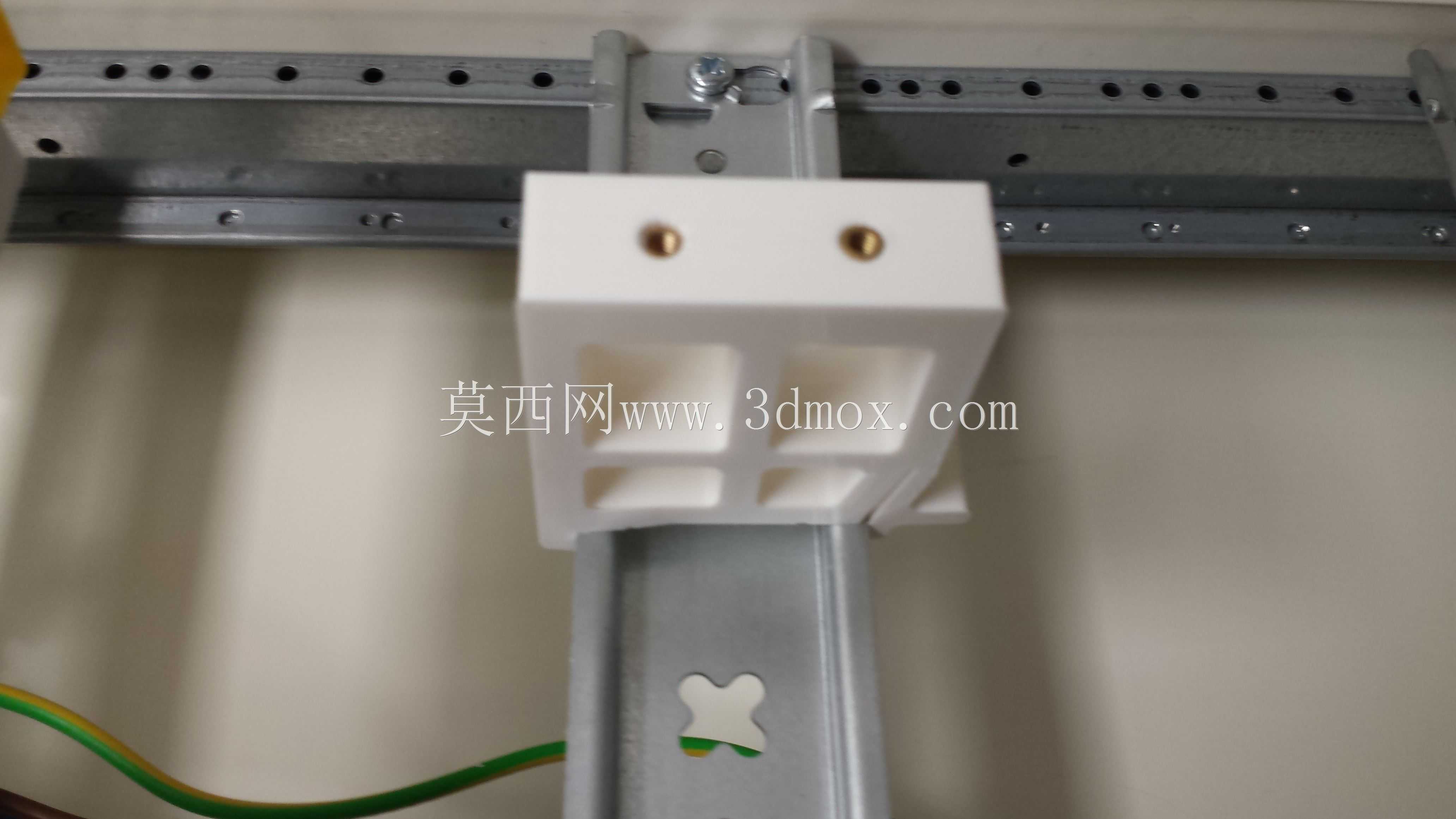

在工业控制柜、嵌入式测控节点的现场部署场景中，小型单板计算机的安装固定一直是容易被忽略却直接影响运维效率的环节，这款适配Pi Zero的导轨安装外壳，正是针对DIN顶帽导轨（即Hutschiene导轨，工控柜内通用安装载体）的安装需求开发的结构件。日常做柜内集成时，零散的单板如果用扎带、双面胶固定，不仅走线杂乱，后期检修拆换时也极易碰损周边接线，这款外壳直接通过背部集成的卡扣结构卡接在标准DIN顶帽导轨上，无需额外打孔或者加装转接件，卡入后能和导轨形成稳定的限位配合，不会因为柜内设备运行的振动出现松脱移位。

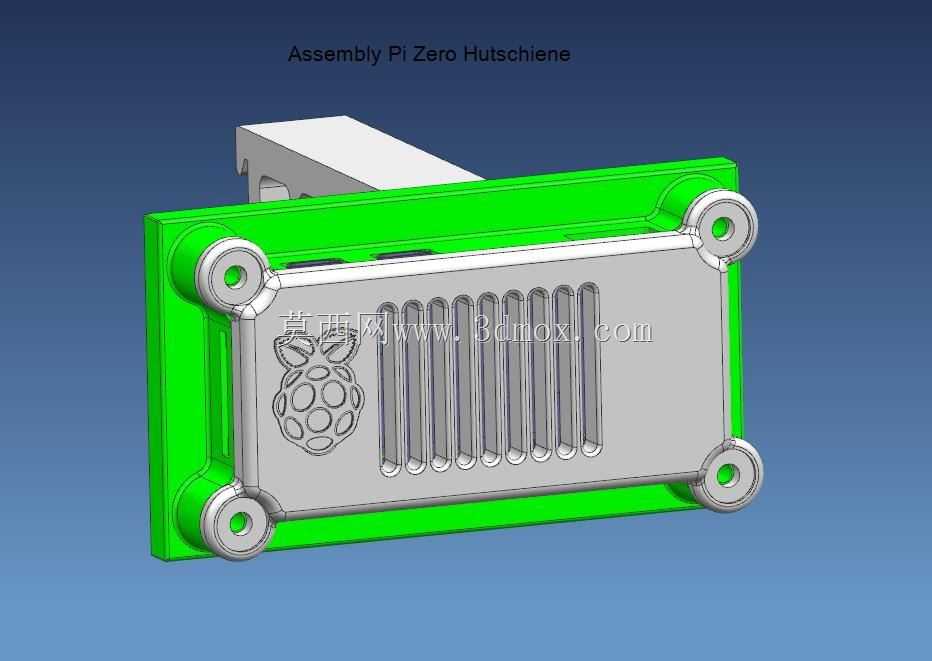

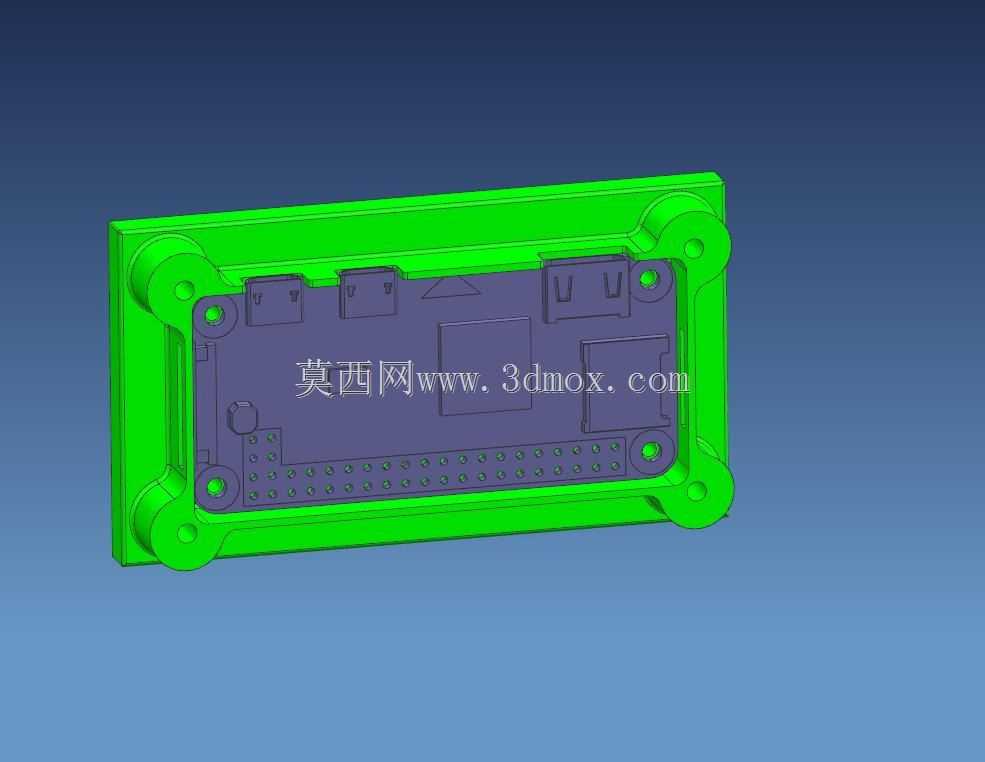

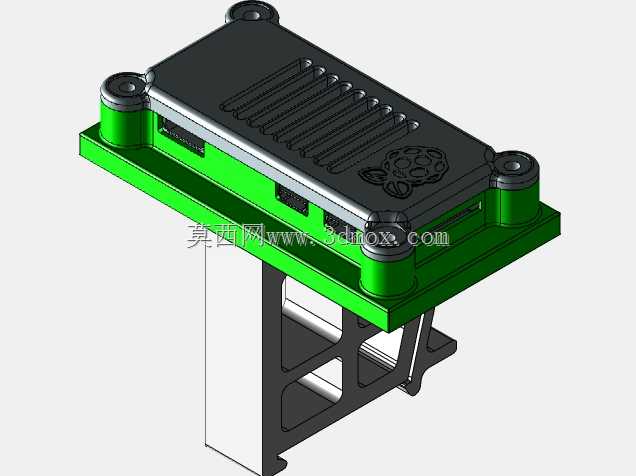

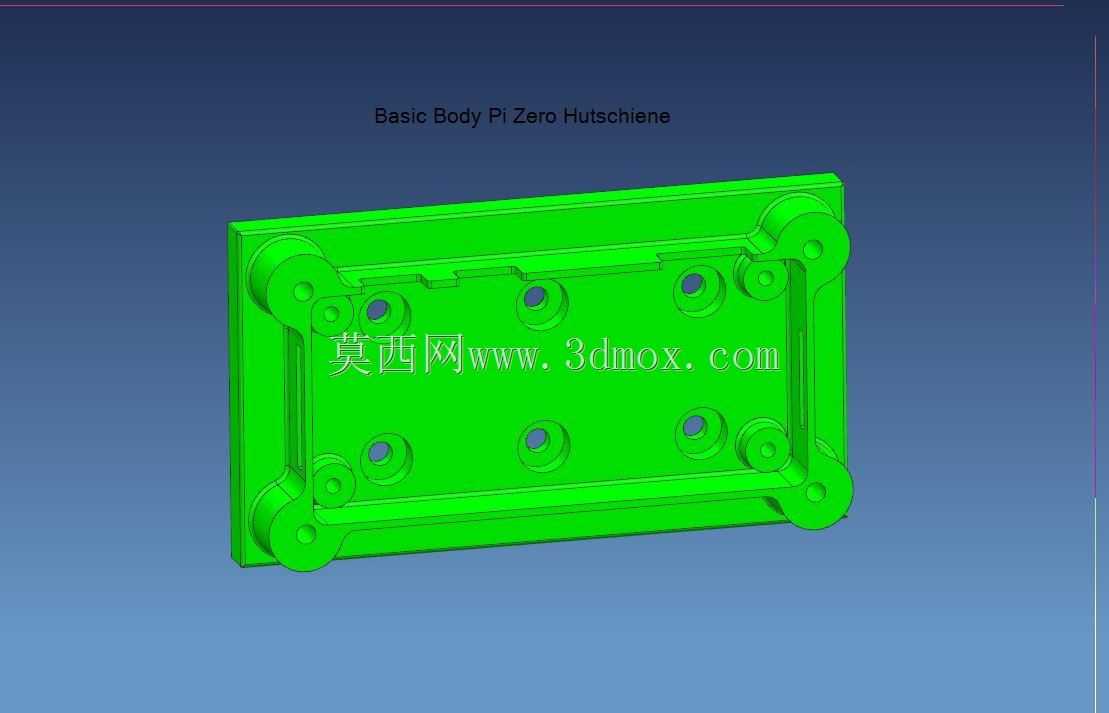

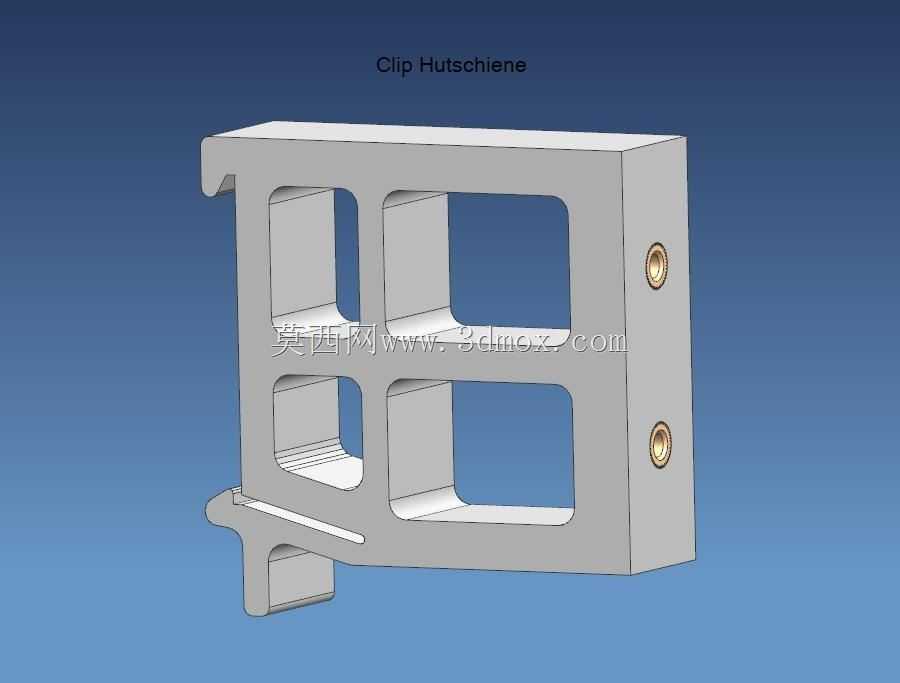

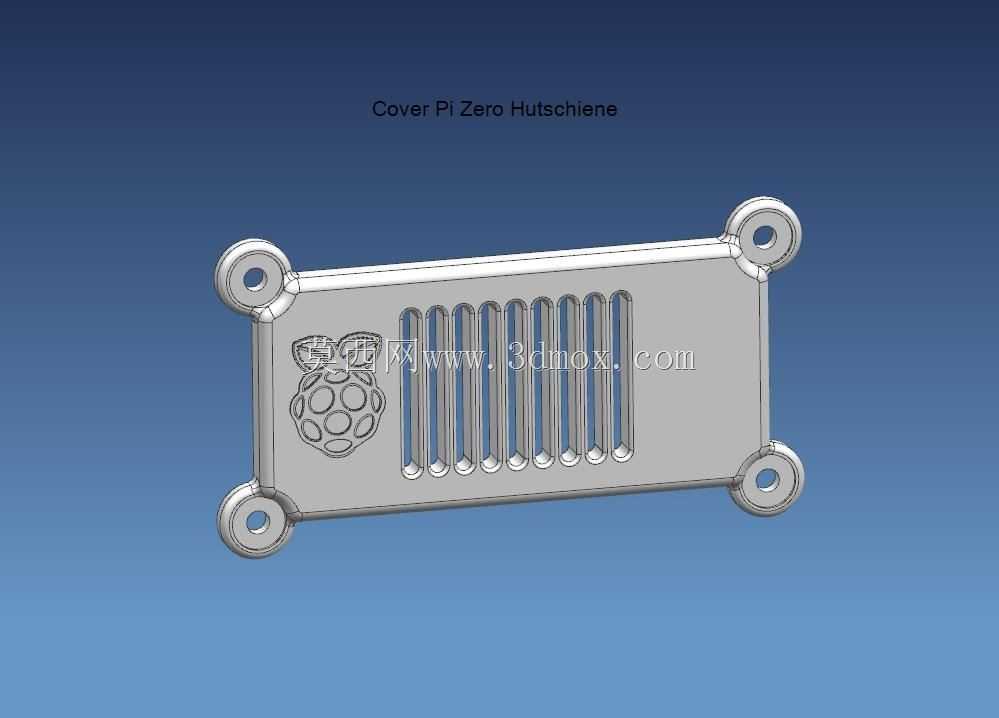

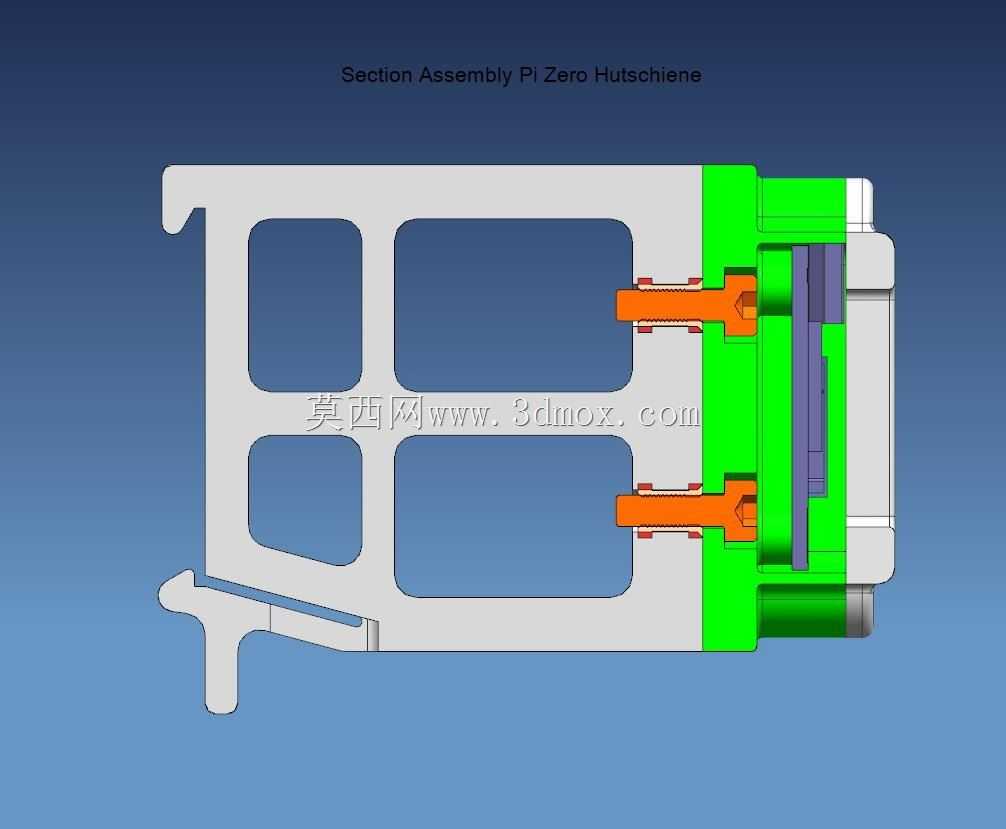

从结构设计来看，外壳分为导轨卡扣基座和单板容纳腔体两部分，基座的卡扣做了弹性让位设计，安装时只需对准导轨边缘轻推即可卡入，拆卸时用一字螺丝刀撬动卡扣的解锁位就能快速取下，不需要整排拆卸相邻的柜内元件。腔体部分完全匹配Pi Zero的板型轮廓，四角的固定柱对应单板的安装孔位，装入后不会出现窜动，正面预留的散热格栅正对单板的核心发热区域，格栅的开槽宽度做了控制，既能保证空气流通带走运行热量，又能避免柜内的金属碎屑、线头落入造成短路。腔体正面的树莓派标识区域做了下沉式浮雕处理，既做了产品识别，也不会因为突出的结构影响相邻元件的排布。

安装边界方面，外壳卡接在导轨上之后，整体突出导轨表面的厚度控制在合理范围，不会占用柜内过多的纵深空间，左右两侧的预留间隙可以兼容常规的USB、HDMI排线插接，不会因为外壳侧壁遮挡导致插头无法插到底。这款外壳同时兼容带摄像头模组的Pi Zero安装版本，腔体对应摄像头的位置做了适配空间，不需要额外打磨修改壳体就能直接装入带摄像头的单板，适合做柜内状态视觉采集、小型边缘计算节点的安装载体。在实际柜内布线时，外壳的侧边可以顺着导轨走向理线，让供电线、信号线沿着导轨侧边排布，整体柜内布局更规整，也能减少线缆被拉扯导致的接口松脱问题。做结构设计时，卡扣的卡接力经过反复验证，既能保证日常使用的固定可靠性，又不会因为卡接过紧导致拆卸时损坏壳体或者导轨，壳体的边角都做了圆角处理，安装操作时不会划伤手部，也不会刮破线缆的绝缘层。
