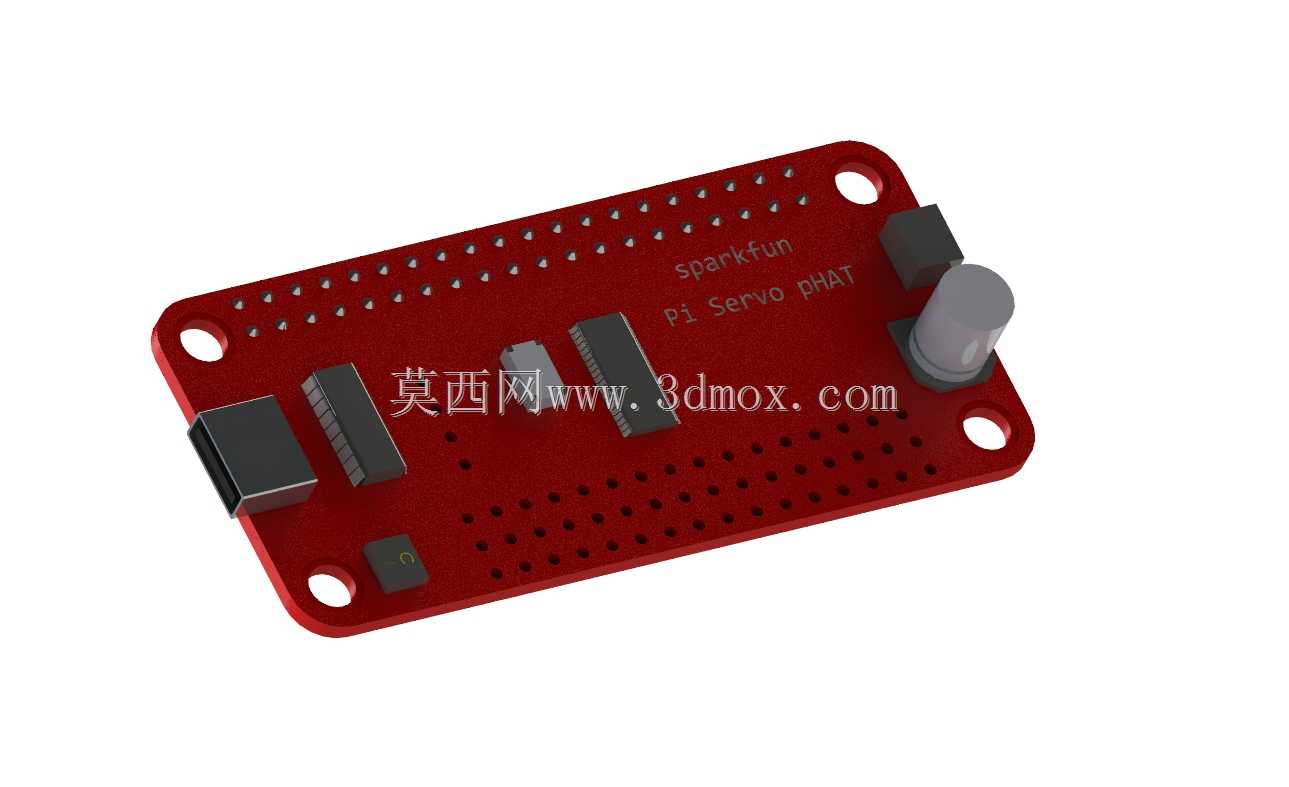

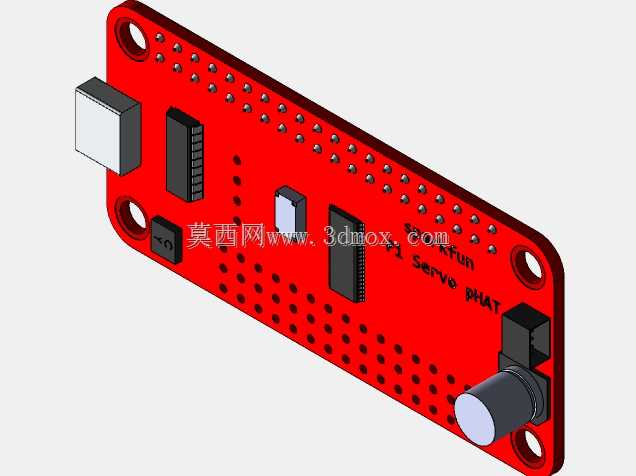

树莓派适配伺服驱动扩展板结构设计

这款适配树莓派的伺服驱动扩展板，主要面向小型桌面级自动化装置、教育类机器人实训平台、创客类小型运动控制场景设计，可直接叠装在树莓派主板上方，无需额外转接排线就能完成硬件对接，大幅降低小型运动控制项目的接线复杂度。从实际使用场景来看，这类扩展板常被用于多自由度小型机械臂关节驱动、桌面云台角度控制、小型自动化分拣工位的执行件驱动，以及学生课程设计中的运动控制验证环节，相比通用驱动模块，它的叠装结构能极大缩小整套控制单元的占用空间，适合集成到体积受限的小型设备内部。

设计过程中优先考虑了安装兼容性，板体四角预留的固定孔位完全匹配树莓派主板的安装孔距，叠装后不会遮挡树莓派本身的外接接口，包括USB、HDMI、以太网等常用接口都能正常插拔使用，不会出现干涉问题。板上的元件布局做了针对性避让，电容、接插件等较高的元件都布置在板体边缘区域，避开树莓派主板上的凸起元件位置，叠装后两块板之间留有均匀间隙，既保证空气流通散热，也不会出现元件挤压短路的风险。

功能层面，板载的伺服接口采用标准排针布局，可直接对接市面上主流的9g微型舵机、标准尺寸模拟/数字伺服电机，每个通道都做了独立的电源走线处理，避免多舵机同时动作时的电压波动影响控制信号稳定性。板上预留的电源输入接口支持独立供电，可根据外接伺服的功率需求选择适配电源，不会占用树莓派本身的供电负载，避免大电流动作时导致树莓派重启。信号走线做了等长处理，保证多路伺服同时控制时的信号同步性，减少角度控制偏差。

外形尺寸上，板体整体轮廓与树莓派主板完全对齐，长宽尺寸与树莓派3B/4B系列主板保持一致，厚度方向包含最高元件的总高度控制在12mm以内，叠装后整套控制单元的总厚度不会超过30mm，可直接装入常规的树莓派通用保护壳中，无需额外定制外壳。安装边界方面，板体边缘没有突出的接插件，所有外接接口都布置在板体侧边，与树莓派原有接口方向对齐，方便外部线缆整理固定，在小型设备内部安装时，可直接沿用树莓派的固定柱位，不需要额外打孔调整安装位置。

从结构设计的细节来看，板体采用圆角处理，四角的安装孔做了金属化包边，多次拆装也不会出现孔位磨损开裂的问题。板上的丝印标识清晰标注了每个通道的信号定义、电源正负极方向，避免接线时出现反接损坏元件的问题。元件选型上全部采用工业级贴片元件，焊接后的元件高度统一，不会出现高低错落导致的安装干涉，同时贴片工艺也保证了板体整体的结构强度，在频繁移动的小型机器人平台上使用也不会出现元件虚焊脱落的问题。
