双轨式摄像滑动承载装置结构设计

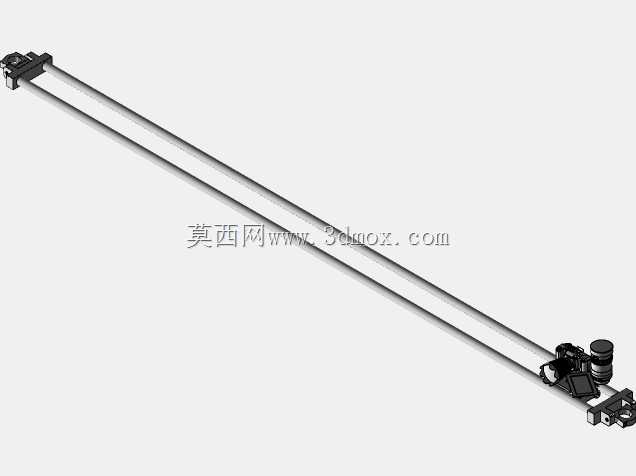

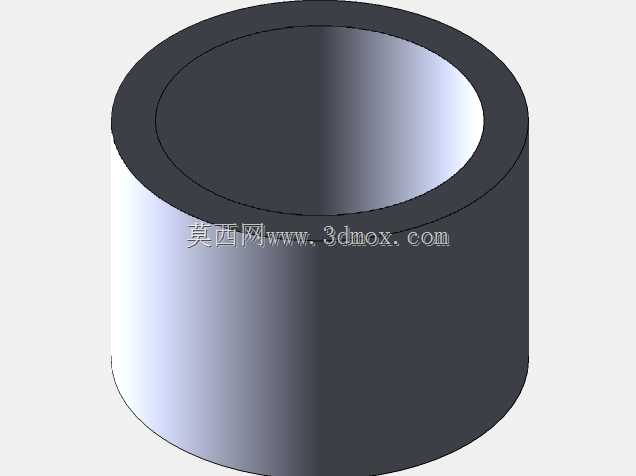

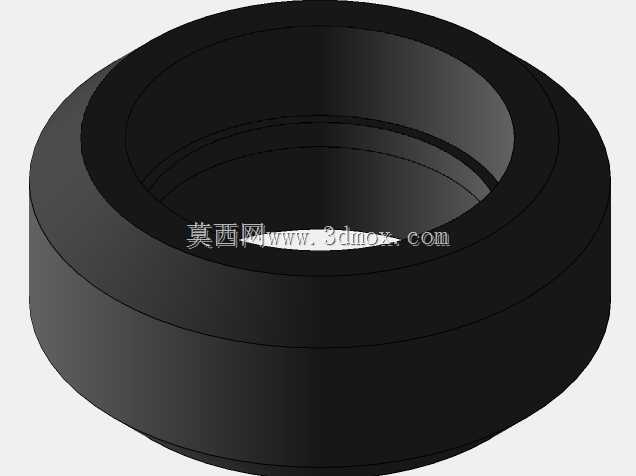

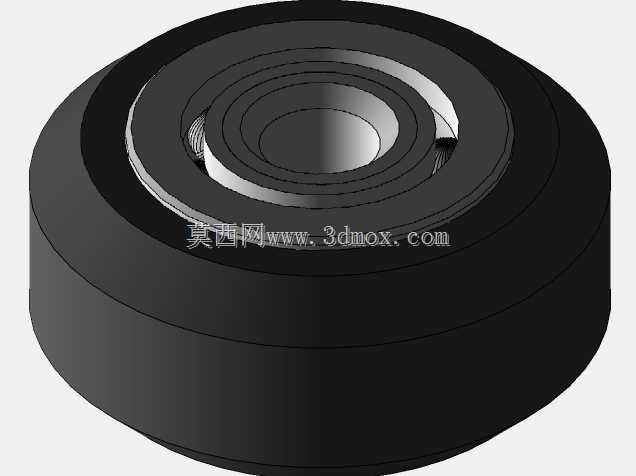

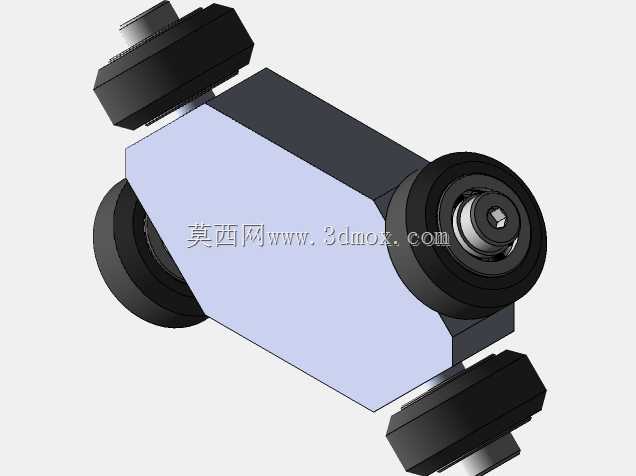

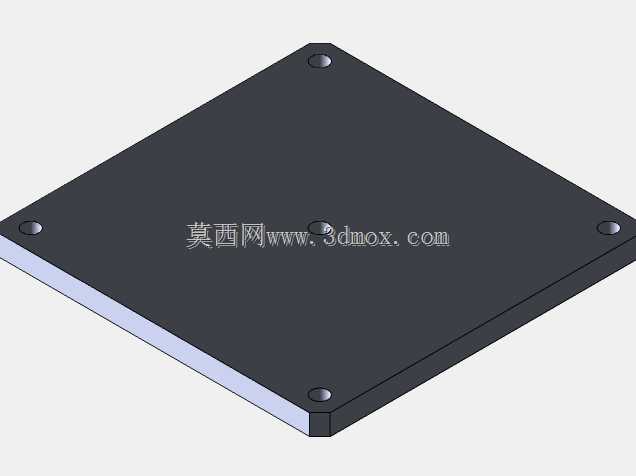

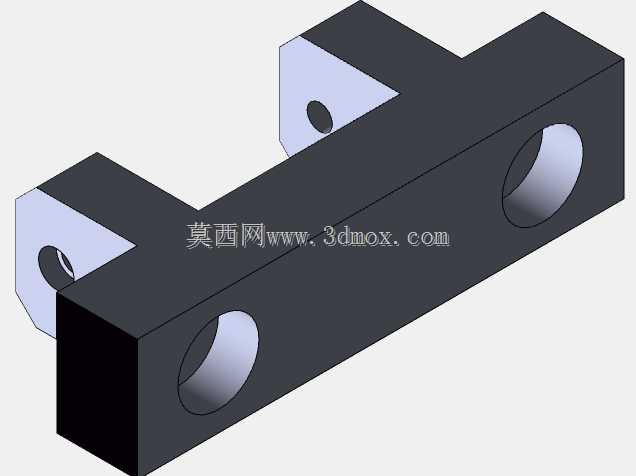

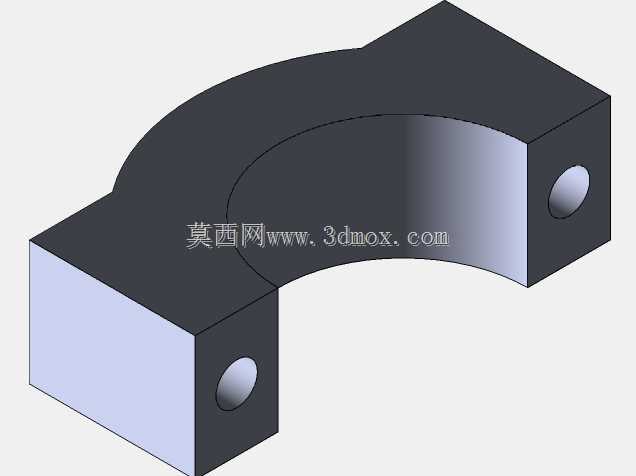

该滑动承载装置主要面向影视拍摄、微距产品摄影、工业视觉检测等需要平稳直线位移的作业场景，可搭载单反相机、工业相机、小型摄像模组完成匀速直线运动拍摄，避免手持拍摄产生的画面抖动，保障运动镜头的画面连贯性。整套机构采用平行双光轴作为导向承载主体，光轴两端通过端座固定支撑，形成稳定的直线导向基准，光轴表面经硬化处理，摩擦系数低且耐磨性能优异，可长期承受往复滑动的磨损消耗。滑动组件采用跨骑式结构包裹双光轴，内置直线轴承与光轴配合，滑动过程无卡滞、无径向窜动，可保障搭载设备在全程位移过程中光轴保持水平，不会出现俯仰或侧倾偏移。滑块上预留通用相机安装螺孔，兼容标准快装板与相机三脚架接口，无需额外转接件即可完成摄像设备的固定，安装时仅需保证设备重心落在滑块承载面中心区域，即可避免滑动过程中出现偏重卡顿。设计过程中优先考虑滑动平顺性，光轴跨距经过受力校核，在搭载常规全画幅相机加标准镜头的负载下，光轴中部挠度控制在允许范围内，不会因负载产生明显下弯影响滑动精度。两端的限位结构可防止滑块脱出导轨，同时预留缓冲接触位，避免滑块硬碰撞端座产生震动影响拍摄画面。整套机构的安装边界可根据实际使用需求调整光轴长度，端座预留沉头安装孔，可直接固定在桌面、支架或定制机架上，适配不同拍摄高度与场景的搭建需求。滑动阻尼可通过滑块上的调节件微调，既可以实现手动轻推完成匀速滑动，也可外接同步带、丝杆等驱动组件实现电控匀速位移，满足延时摄影、自动扫描检测等不同工况的使用需求。结构上无复杂异形零件，所有零部件均为通用机械标准件组合，加工与装配难度低，日常维护仅需定期清洁光轴表面、补充润滑脂即可长期保持滑动精度，不会因粉尘、轻微污渍出现滑动卡滞问题。
