钢橡复合主风式笔记本散热托架结构

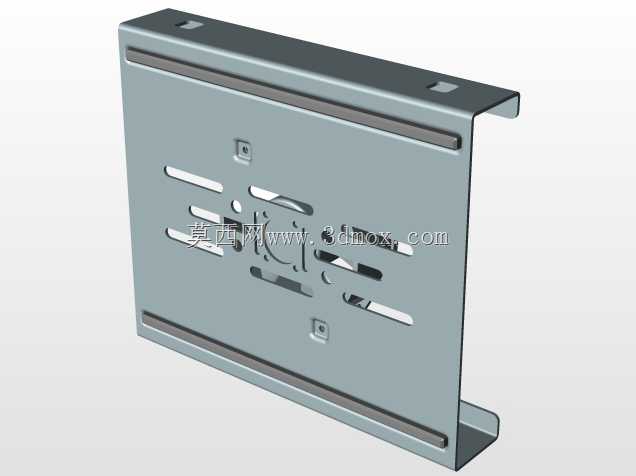

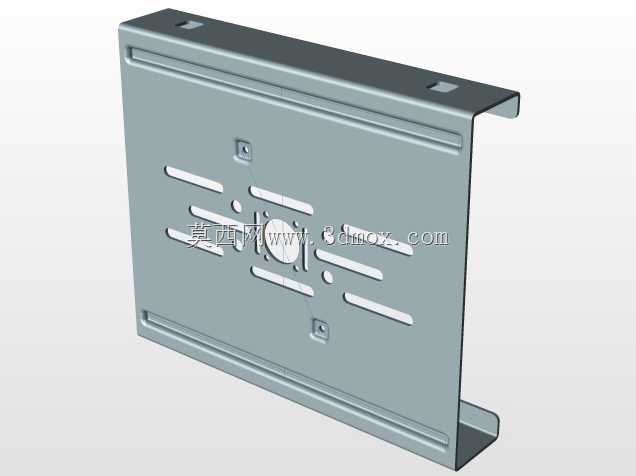

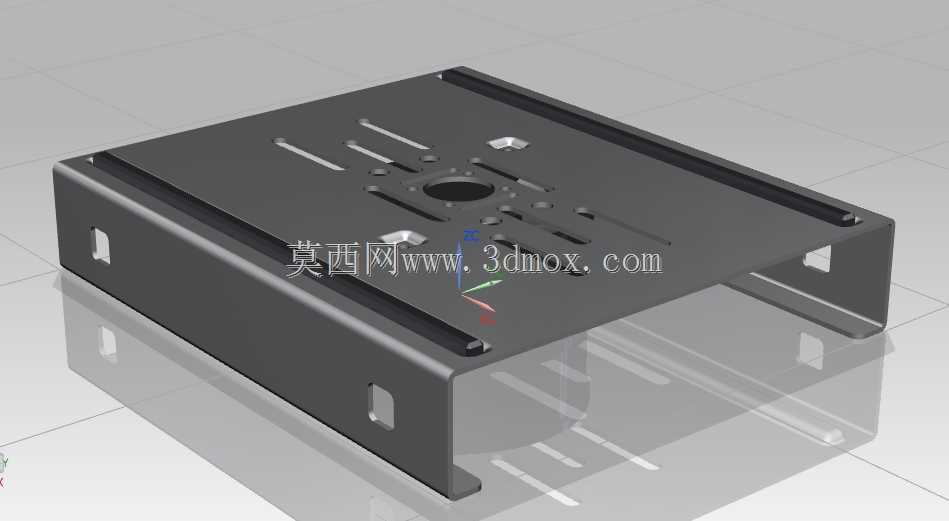

日常办公场景中，高负载运行的笔记本常因进风空间不足出现核心温度过高、频率降频的问题，这款散热托架的设计初衷就是填补笔记本底部与桌面之间的进风间隙，通过主动风道引导气流穿过笔记本底部进风栅格，带走核心硬件传导至机身外壳的热量。整体采用钣金弯折成型的主体框架，搭配橡胶防滑接触垫，既保证了结构承重强度，又能避免金属框架刮蹭笔记本外壳漆面。主体承载面开设多组长条型通风槽，中心预留对应常规散热风扇的安装位，气流可以从通风槽进入后直吹笔记本核心发热区域，相比全封闭底座的散热结构，这种开槽设计能减少风阻，提升气流利用率。框架两侧的弯折翻边既作为结构加强筋提升整体抗形变能力，也预留了走线空间，避免供电线缆被托架或笔记本挤压破损。底部的支撑脚将托架整体抬升一定高度，形成下部进风腔，避免桌面杂物堵塞进风路径，同时让托架底部空气可以顺畅流通，不会出现局部积热的问题。设计过程中优先考虑了不同尺寸笔记本的适配性，承载面的长宽尺寸覆盖主流14到17英寸笔记本的放置需求，防滑垫的位置避开了多数笔记本底部的脚垫位置，不会出现放置不稳的情况。安装边界上，托架整体高度控制在合理范围，不会抬高笔记本过多导致打字时手腕角度不适，边缘做了圆角钝化处理，避免搬运或使用过程中划伤手部。橡胶垫采用嵌入式安装方式，与钣金框架连接牢固，长期使用不会出现脱落移位的问题。风道设计上，通风槽的排布方向顺着气流流动方向，减少气流紊流产生的风噪，中心风扇位的安装孔位兼容常规尺寸的直流风扇，用户可以根据自身散热需求更换不同转速的风扇组件。框架的钣金厚度经过承重校核，放置满配的重型游戏本也不会出现中部凹陷变形的情况，两侧的翻边高度经过优化，既保证结构强度，又不会遮挡笔记本侧面的接口，不影响外接U盘、线缆等设备的正常插拔。
