IP68级水下摄像设备防护壳体结构

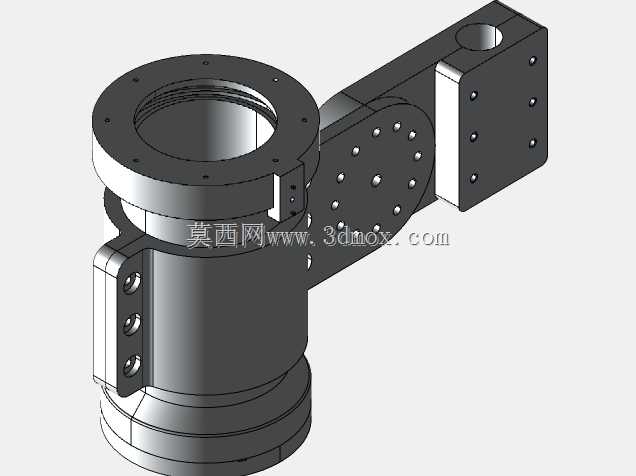

这款壳体主要面向水下视觉检测、水下作业监控、海洋勘探观测、水产养殖水下监测等场景的摄像设备搭载需求，核心作用是为内置的摄像模组、感光元件、信号传输线路提供可靠的密封防护，隔绝水下高压、水体腐蚀、泥沙侵入等外界干扰，保障摄像设备在深水环境下长期稳定运行。从结构设计来看，主体采用筒式承压结构，上端的法兰端面预留了均匀分布的安装孔位，可匹配透明防护视窗的压装密封，端面处设计了密封槽位，可嵌入O型密封圈实现径向与端面的双重密封，满足MIL-IP68防护等级要求，能够在指定水深范围内抵御外部水压，避免壳体渗漏。侧伸的连接臂采用多安装孔阵列设计，不同位置的通孔可适配不同角度的安装支架，既可以将摄像壳体固定在水下机器人、潜航器的挂载位，也能适配固定点位的水下监控桩安装，安装孔位的间距经过统一规划，可兼容常规的水下设备安装标准，减少现场改装的工作量。连接臂与主体筒体的衔接处做了加厚过渡处理，避免水下洋流冲击、设备碰撞时出现应力集中导致的结构开裂，筒体侧面预留的侧向安装位可集成补光灯、深度传感器等配套组件，无需额外拓展挂载结构，压缩整体设备的径向尺寸，降低水下运行的水流阻力。筒体下端采用阶梯式接口设计，可匹配线缆密封接头或者后端端盖，线缆从下端接入时可通过格兰头实现线缆处的动静态密封，避免水体顺着线缆间隙渗入壳体内部。整体结构的壁厚经过承压校核，在满足深水抗压强度的前提下尽可能控制壳体重量，避免给搭载的水下运动平台增加过多负载。所有外露的安装孔位均设计为盲孔或者带密封垫的通孔结构，杜绝连通内外的渗漏路径，壳体的边角处均做了圆角过渡，减少水下挂扯渔网、水草的概率，同时降低应力集中带来的结构失效风险。在实际选型适配时，可根据内置摄像模组的尺寸调整筒体内径，上端法兰的视窗开口尺寸匹配摄像镜头的视场角，避免遮挡成像视野，侧装的连接臂可根据实际安装需求调整延伸长度与孔位布局，适配不同的挂载间距要求。
